Android View体系（九）自定义View

相关文章
Android View体系（一）视图坐标系
Android View体系（二）实现View滑动的六种方法
Android View体系（三）属性动画
Android View体系（四）从源码解析Scroller
Android View体系（五）从源码解析View的事件分发机制
Android View体系（六）从源码解析Activity的构成
Android View体系（七）从源码解析View的measure流程
Android View体系（八）从源码解析View的layout和draw流程

前言

学习了以上的文章后，接下来我们来讲讲自定义View，自定义View一直被认为是高手掌握的技能，因为情况太多，想实现的效果又变化多端，但它也要遵循一定的规则，我们要讲的就是这个规则，至于那些变化多端的酷炫的效果就由各位来慢慢发挥了。但是需要注意的是凡事都要有个度，自定义View毕竟不是规范的控件，如果不设计好不考虑性能反而会适得其反，另外适配起来可能也会产生问题，笔者的建议是如果能用系统控件的还是尽量用系统控件。

1.自定义View简介

自定义View按照笔者的划分，分为两大类，一种是自定义View，一种是自定义ViewGroup；其中自定义View又分为继承View和继承系统控件两种。这篇文章首先先了解下两大类的其中一种：自定义View。

2.继承系统控件的自定义View

这种自定义View在系统控件的基础上进行拓展，一般是添加新的功能或者修改显示的效果，一般情况下我们在onDraw()方法中进行处理。这里举一个简单的例子：

public class InvalidTextView extends TextView {    private Paint mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);    public InvalidTextView(Context context) {        super(context);        initDraw();    }    public InvalidTextView(Context context, AttributeSet attrs) {        super(context, attrs);        initDraw();    }    public InvalidTextView(Context context, AttributeSet attrs, int defStyleAttr) {        super(context, attrs, defStyleAttr);        initDraw();    }    private void initDraw() {        mPaint.setColor(Color.RED);        mPaint.setStrokeWidth((float) 1.5);    }    @Override    protected void onDraw(Canvas canvas) {        super.onDraw(canvas);        int width = getWidth();        int height = getHeight();        canvas.drawLine(0, height / 2, width, height / 2, mPaint);    }}

这个自定义View继承TextView，并且在onDraw()方法中画了一条红色的横线，接下来在布局中引用这个InvalidTextView：

   <com.example.liuwangshu.mooncustomview.InvalidTextView       android:id="@+id/iv_text"       android:layout_width="200dp"       android:layout_height="100dp"       android:background="@android:color/holo_blue_light"       android:gravity="center"       android:textSize="16sp"       android:layout_centerHorizontal="true"       />

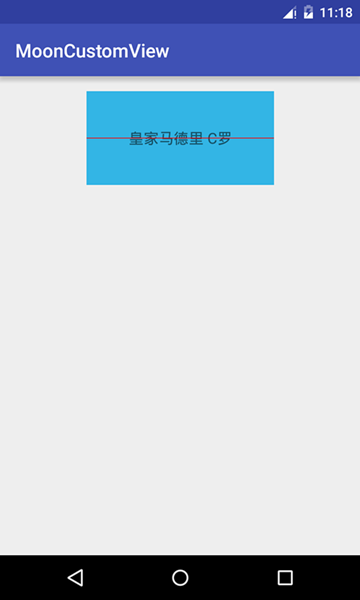

运行程序看看效果：
这里写图片描述

3.继承View的自定义View

与上面的继承系统控件的自定义View不同，继承View的自定义View实现起来要稍微复杂一些，不只是要实现onDraw()方法，而且在实现过程中还要考虑到wrap_content属性以及padding属性的设置；为了方便配置自己的自定义View还会对外提供自定义的属性，另外如果要改变触控的逻辑，还要重写onTouchEvent()等触控事件的方法。

简单实现继承View的自定义View

按照上面的例子我们再写一个RectView类继承View来画一个正方形：

public class RectView extends View {    private Paint mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);    private int mColor=Color.RED;    public RectView(Context context) {        super(context);        initDraw();    }    public RectView(Context context, AttributeSet attrs) {        super(context, attrs);        initDraw();    }    public RectView(Context context, AttributeSet attrs, int defStyleAttr) {        super(context, attrs, defStyleAttr);        initDraw();    }    private void initDraw() {        mPaint.setColor(mColor);        mPaint.setStrokeWidth((float) 1.5);    }    @Override    protected void onDraw(Canvas canvas) {        super.onDraw(canvas);        int width = getWidth();        int height = getHeight();        canvas.drawRect(0, 0, width, height, mPaint);    }}

在布局中引用RectView：

  <com.example.liuwangshu.mooncustomview.RectView        android:id="@+id/rv_rect"        android:layout_width="200dp"        android:layout_height="200dp"        android:layout_below="@id/iv_text"        android:layout_marginTop="50dp"        android:layout_centerHorizontal="true"/>

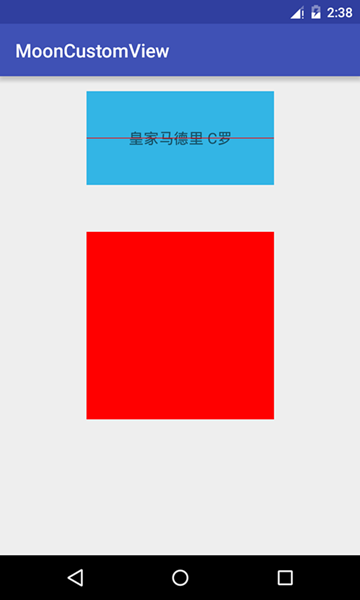

运行程序查看效果：
这里写图片描述

对padding属性进行处理

如果我在布局文件中设置pading属性，发现没有任何的作用，看来还得对padding属性进行处理，只需要在onDraw()方法中稍加修改就可以了，在绘制正方形的时候考虑到padding属性就可以了：

 @Override    protected void onDraw(Canvas canvas) {        super.onDraw(canvas);        int paddingLeft=getPaddingLeft();        int paddingRight=getPaddingRight();        int paddingTop=getPaddingTop();        int paddingBottom=getPaddingBottom();        int width = getWidth()-paddingLeft-paddingRight;        int height = getHeight()-paddingTop-paddingBottom;        canvas.drawRect(0+paddingLeft, 0+paddingTop, width+paddingRight, height+paddingBottom, mPaint);    }

修改布局文件加入padding属性：

    <com.example.liuwangshu.mooncustomview.RectView        android:id="@+id/rv_rect"        android:layout_width="200dp"        android:layout_height="200dp"        android:layout_below="@id/iv_text"        android:layout_marginTop="50dp"        android:layout_centerHorizontal="true"        android:padding="10dp"/>

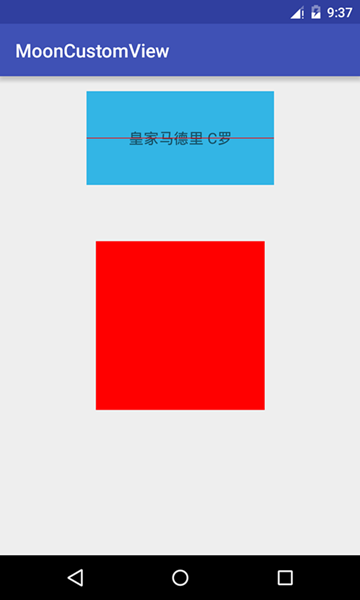

运行程序看效果：
这里写图片描述

对wrap_content属性进行处理

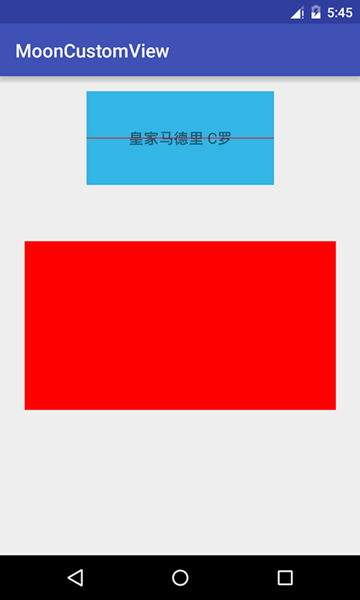

修改布局文件，让RectView的宽度分别为wrap_content和match_parent效果都是一样的：
这里写图片描述

导致这种情况的原因请查看Android View体系（七）从源码解析View的measure流程这篇文章。对于这种情况需要我们在onMeasure()方法中指定一个默认的宽和高，在设置wrap_content属性时设置此默认的宽和高就可以了：

  @Override    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {        super.onMeasure(widthMeasureSpec, heightMeasureSpec);        int widthSpecMode = MeasureSpec.getMode(widthMeasureSpec);        int heightSpecMode = MeasureSpec.getMode(heightMeasureSpec);        int widthSpecSize=MeasureSpec.getSize(widthMeasureSpec);        int heightSpecSize=MeasureSpec.getSize(heightMeasureSpec);        if(widthSpecMode==MeasureSpec.AT_MOST&&heightSpecMode==MeasureSpec.AT_MOST){            setMeasuredDimension(400,400);        }else if(widthSpecMode==MeasureSpec.AT_MOST){            setMeasuredDimension(400,heightSpecSize);        }else if(heightSpecMode==MeasureSpec.AT_MOST){            setMeasuredDimension(widthSpecSize,400);        }    }

需要注意的是setMeasuredDimension()方法接收的参数的单位是px，来看看效果：
这里写图片描述

自定义属性

android系统的控件以android开头的比如android:layout_width，这些都是系统自带的属性，为了方便配置RectView的属性，我们也可以自定义属性，首先在values目录下创建 attrs.xml：

<?xml version="1.0" encoding="utf-8"?><resources>    <declare-styleable name="RectView">        <attr name="rect_color" format="color" />    </declare-styleable></resources>

这个配置文件定义了名为RectView的自定义属性组合，我们定义了rect_color属性，它的格式为color，接下来在RectView的构造函数中解析自定义属性的值：

 public RectView(Context context, AttributeSet attrs) {        super(context, attrs);        TypedArray mTypedArray=context.obtainStyledAttributes(attrs,R.styleable.RectView);        //提取RectView属性集合的rect_color属性，如果没设置默认值为Color.RED        mColor=mTypedArray.getColor(R.styleable.RectView_rect_color,Color.RED);        //获取资源后要及时回收        mTypedArray.recycle();        initDraw();    }

最后修改布局文件：

  <com.example.liuwangshu.mooncustomview.RectView        xmlns:app="http://schemas.android.com/apk/res-auto"        android:id="@+id/rv_rect"        android:layout_width="wrap_content"        android:layout_height="200dp"        android:layout_below="@id/iv_text"        android:layout_marginTop="50dp"        android:layout_centerHorizontal="true"        android:padding="10dp"        app:rect_color="@android:color/holo_blue_light"        />

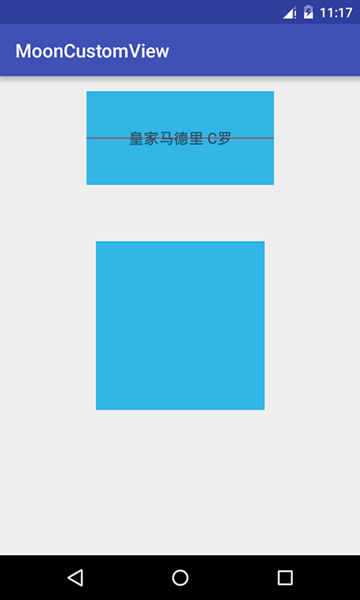

使用自定义属性需要添加schemas： xmlns:app=”http://schemas.android.com/apk/res-auto”，其中app是我们自定义的名字，最后我们配置新定义的app:rect_color属性为android:color/holo_blue_light，来看看效果：

这里写图片描述

最后贴出RectView的完整代码：

package com.example.liuwangshu.mooncustomview;import android.content.Context;import android.content.res.TypedArray;import android.graphics.Canvas;import android.graphics.Color;import android.graphics.Paint;import android.util.AttributeSet;import android.view.View;public class RectView extends View {    private Paint mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);    private int mColor=Color.RED;    public RectView(Context context) {        super(context);        initDraw();    }    public RectView(Context context, AttributeSet attrs) {        super(context, attrs);        TypedArray mTypedArray=context.obtainStyledAttributes(attrs,R.styleable.RectView);        //提取RectView属性集合的rect_color属性，如果没设置默认值为Color.RED        mColor=mTypedArray.getColor(R.styleable.RectView_rect_color,Color.RED);        //获取资源后要及时回收        mTypedArray.recycle();        initDraw();    }    public RectView(Context context, AttributeSet attrs, int defStyleAttr) {        super(context, attrs, defStyleAttr);        initDraw();    }    private void initDraw() {        mPaint.setColor(mColor);        mPaint.setStrokeWidth((float) 1.5);    }    @Override    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {        super.onMeasure(widthMeasureSpec, heightMeasureSpec);        int widthSpecMode = MeasureSpec.getMode(widthMeasureSpec);        int heightSpecMode = MeasureSpec.getMode(heightMeasureSpec);        int widthSpecSize=MeasureSpec.getSize(widthMeasureSpec);        int heightSpecSize=MeasureSpec.getSize(heightMeasureSpec);        if(widthSpecMode==MeasureSpec.AT_MOST&&heightSpecMode==MeasureSpec.AT_MOST){            setMeasuredDimension(400,400);        }else if(widthSpecMode==MeasureSpec.AT_MOST){            setMeasuredDimension(400,heightSpecSize);        }else if(heightSpecMode==MeasureSpec.AT_MOST){            setMeasuredDimension(widthSpecSize,400);        }    }    @Override    protected void onDraw(Canvas canvas) {        super.onDraw(canvas);        int paddingLeft = getPaddingLeft();        int paddingRight = getPaddingRight();        int paddingTop = getPaddingTop();        int paddingBottom = getPaddingBottom();        int width = getWidth() - paddingLeft - paddingRight;        int height = getHeight() - paddingTop - paddingBottom;        canvas.drawRect(0 + paddingLeft, 0 + paddingTop, width + paddingRight, height + paddingBottom, mPaint);    }}

github源码下载
