android-个人化进度条

1.案例效果图

2.准备素材






3.原理

采用一张图片作为ProgressBar的背景图片(一般采用颜色比较浅的)。另一张是滚动条的图片(一般采用颜色比较深的图片)。进度在滚动是：滚动图片逐步显示，背景图片逐步隐藏，达到上面的效果。

4.灵感来自Android控件提供的源码

4.1 默认带进度的滚动条，如下图

    <ProgressBar    android:id="@+id/progressBar2"   style="@android:style/Widget.ProgressBar.Horizontal"    android:layout_width="268dp"    android:layout_height="wrap_content"    android:progress="45" />

注意：关键是style属性在起作用

4.2 找到样式定义的位置

     鼠标放在style属性值上，按下Ctrl键，出现超链接，点击超链接跳转到样式的定义位置

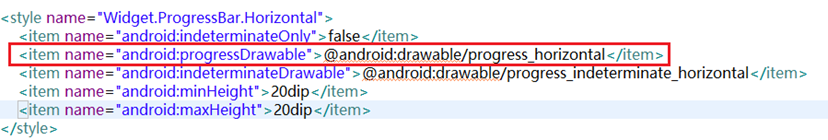

    样式定义的内容如下

重点研究：

android:progressDrawable：滚动条的样式

@android:drawable/progress_horizontal：样式定义的文件

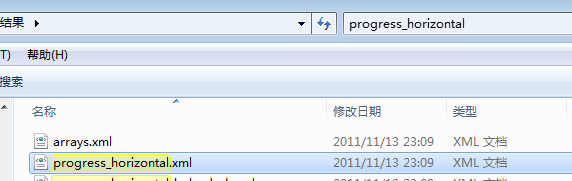

在android-sdk-windows\platforms\android-14\data\res目下搜索progress_horizontal.xml文件，搜索结果如下：



打开progress_horizontal.xml文件，内容如下

<layer-listxmlns:android="http://schemas.android.com/apk/res/android">      <itemandroid:id="@android:id/background">       <shape>           <cornersandroid:radius="5dip"/>           <gradient                   android:startColor="#ff9d9e9d"                   android:centerColor="#ff5a5d5a"                   android:centerY="0.75"                   android:endColor="#ff747674"                   android:angle="270"           />       </shape>   </item>      <itemandroid:id="@android:id/secondaryProgress">       <clip>           <shape>               <cornersandroid:radius="5dip"/>               <gradient                       android:startColor="#80ffd300"                       android:centerColor="#80ffb600"                       android:centerY="0.75"                       android:endColor="#a0ffcb00"                       android:angle="270"               />           </shape>       </clip>   </item>      <itemandroid:id="@android:id/progress">       <clip>           <shape>               <cornersandroid:radius="5dip"/>               <gradient                       android:startColor="#ffffd300"                       android:centerColor="#ffffb600"                       android:centerY="0.75"                       android:endColor="#ffffcb00"                       android:angle="270"               />           </shape>       </clip>   </item></layer-list>

释义：

     <item android:id="@android:id/background">：定义滚动条的背景样式

     <item android:id="@android:id/secondaryProgress">：第二滚动条的样式

    <item android:id="@android:id/progress">：滚动条的样式

思考：如果我想做垂直滚动条，怎么办了？

关键在clip元素的属性上做修改

<clip
    android:clipOrientation="vertical"    定义滚动的方向 vertical为垂直方向
    android:drawable="@drawable/progress1"  定义滚动的图片
    android:gravity="bottom" >  定义滚动的开始位置
</clip>

5.定义样式文件progress_vertical.xml

progress_vertical.xml文件代码如下

<?xmlversion="1.0"encoding="utf-8"?><layer-listxmlns:android="http://schemas.android.com/apk/res/android">   <itemandroid:id="@android:id/progress">       <clip           android:clipOrientation="vertical"           android:drawable="@drawable/progress1"           android:gravity="bottom">       </clip>   </item></layer-list>

6.应用自定义的样式

   <Button       android:id="@+id/btStart"       android:layout_width="fill_parent"       android:layout_height="wrap_content"       android:layout_marginTop="150dp"       android:text="开始"/>    <ProgressBar       android:id="@+id/pbPic"       style="@android:style/Widget.ProgressBar.Horizontal"       android:layout_width="50dp"       android:layout_height="68dp"       android:background="@drawable/progress2"       android:max="100"       android:progress="0"       android:progressDrawable="@drawable/progress_vertical"/><!-- 在此属性上应用 -->    <TextView       android:id="@+id/txtProgress"       android:layout_width="wrap_content"       android:layout_height="wrap_content"/><span style="font-family: Arial, Helvetica, sans-serif; background-color: rgb(255, 255, 255);"> </span>

7.点击按钮模拟滚动的效果

publicclass ProgressActivity extends Activity {          ProgressBar pb =null;     TextView txtProgress;     Handler handler =new Handler();     @Override     publicvoid onCreate(BundlesavedInstanceState) {          super.onCreate(savedInstanceState);          setContentView(R.layout.main);          System.out.println("主题=" + getTheme() + "");          pb = (ProgressBar) findViewById(R.id.pbPic);

<pre code_snippet_id="609749" snippet_file_name="blog_20150301_5_812240" name="code" class="java"><span style="white-space:pre">	</span>   //按钮

Button btnStart = (Button) findViewById(R.id.btStart);

<pre code_snippet_id="609749" snippet_file_name="blog_20150301_5_812240" name="code" class="java"> <span style="white-space:pre">	</span>   //显示进度

txtProgress = (TextView) findViewById(R.id.txtProgress);

<pre code_snippet_id="609749" snippet_file_name="blog_20150301_5_812240" name="code" class="java"><span style="white-space:pre">	</span>   //按钮点击事件

btnStart.setOnClickListener(new OnClickListener() { publicvoid onClick(Viewv) {

<pre code_snippet_id="609749" snippet_file_name="blog_20150301_5_812240" name="code" class="java"><span style="white-space:pre">		</span>    //创建并启动线程，使用线程执行模拟的任务

new Thread(new Runnable() { publicvoid run() { for (inti = 0; i < 100;i++) {//循环100遍 try { handler.post(new Runnable() { //更新界面的数据 publicvoid run() { pb.incrementProgressBy(1);//增加进度

<pre code_snippet_id="609749" snippet_file_name="blog_20150301_5_812240" name="code" class="java"><span style="white-space:pre">								</span>  //显示完成的进度

txtProgress.setText(pb.getProgress() + "%"); } }); Thread.sleep(100); } catch (InterruptedExceptione) { } } } }).start(); } }); }}
