赵雅智_android_frame动画

在开始实例讲解之前，先引用官方文档中的一段话：

Frame动画是一系列图片按照一定的顺序展示的过程，和放电影的机制很相似，我们称为逐帧动画。Frame动画可以被定义在XML文件中，也可以完全编码实现。

如果被定义在XML文件中，我们可以放置在/res下的anim或drawable目录中(/res/[anim | drawable]/filename.xml)，文件名可以作为资源ID在代码中引用；如果由完全由编码实现，我们需要使用到AnimationDrawable对象。

如果是将动画定义在XML文件中的话，语法如下：

<?xml version="1.0" encoding="utf-8"?>  <animation-list xmlns:android="http://schemas.android.com/apk/res/android"      android:oneshot=["true" | "false"] >      <item          android:drawable="@[package:]drawable/drawable_resource_name"          android:duration="integer" />  </animation-list>

配置图片资源文件
在activity中实现frame动画

实例：

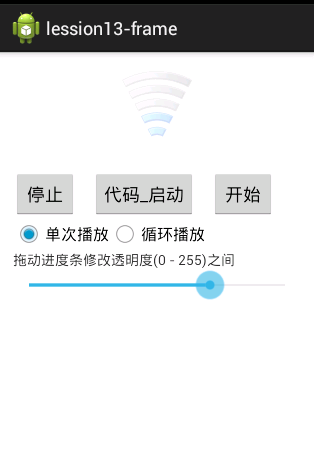

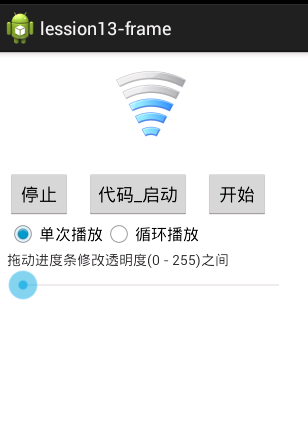

运行效果：

步骤

把图片放到res/drawable目录下

分别取名为：a1.png，a2.png，a3.png，a4.png，a5.png，a6.png。

在res/anim目录下创建一个XML配置文件

我们可以将frame.xml文件放置于drawable或anim目录，官方文档上是放到了drawable中了，大家可以根据喜好来放置，放在这两个目录都是可以运行的。

<?xml version="1.0" encoding="utf-8"?>    <!--       根标签为animation-list    其中oneshot代表着是否只展示一遍，设置为false会不停的循环播放动画      根标签下，通过item标签对动画中的每一个图片进行声明    android:duration 表示展示所用的该图片的时间长度   -->  <animation-list xmlns:android="http://schemas.android.com/apk/res/android" android:oneshot="false">      <item android:drawable="@drawable/a1" android:duration="1000"></item>      <item android:drawable="@drawable/a2" android:duration="1000"></item>      <item android:drawable="@drawable/a3" android:duration="1000"></item>      <item android:drawable="@drawable/a4" android:duration="1000"></item>      <item android:drawable="@drawable/a5" android:duration="1000"></item>      <item android:drawable="@drawable/a6" android:duration="1000"></item>  </animation-list>

animation-list：动画的总标签，这里面放着帧动画 <item>标签
- oneshot代表着是否只展示一遍
  - true 则表示动画只播发一次
  - false会不停的循环播放动画
item：记录着每一帧的信息，对动画中的每一个图片进行声明
- android:drawable="@drawable/a"表示这一帧用的图片为"a"，下面以此类推。
- android:duration="1000" 表示这一帧持续1000毫秒，可以根据这个值来调节动画播放的速度

在res/layout目录下创建layout配置文件activity_main.xml

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools"    android:layout_width="match_parent"    android:layout_height="match_parent"    android:paddingBottom="@dimen/activity_vertical_margin"    android:paddingLeft="@dimen/activity_horizontal_margin"    android:paddingRight="@dimen/activity_horizontal_margin"    android:paddingTop="@dimen/activity_vertical_margin"    tools:context=".MainActivity" >    <ImageView        android:id="@+id/imageView1"        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:layout_centerHorizontal="true" />    <Button        android:id="@+id/btn_begin"        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:layout_below="@+id/imageView1"        android:layout_marginTop="30dp"        android:layout_toRightOf="@+id/btn_codeBegin"        android:onClick="click"        android:text="开始" />    <Button        android:id="@+id/btn_stop"        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:layout_alignBottom="@+id/btn_begin"        android:layout_marginRight="15dp"        android:onClick="click"        android:text="停止" />    <RadioGroup        android:id="@+id/rg_num"        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:layout_below="@+id/btn_stop"        android:orientation="horizontal" >        <RadioButton            android:id="@+id/rb_one"            android:layout_width="wrap_content"            android:layout_height="wrap_content"            android:checked="true"            android:text="单次播放" />        <RadioButton            android:id="@+id/rb_more"            android:layout_width="wrap_content"            android:layout_height="wrap_content"            android:text="循环播放" />    </RadioGroup>    <TextView        android:id="@+id/textView1"        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:layout_below="@+id/rg_num"        android:text="拖动进度条修改透明度(0 - 255)之间" />    <SeekBar        android:id="@+id/sb_alpha"        android:layout_width="match_parent"        android:layout_height="wrap_content"        android:layout_below="@+id/textView1" />    <Button        android:id="@+id/btn_codeBegin"        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:layout_alignBottom="@+id/btn_stop"        android:layout_marginRight="15dp"        android:layout_toRightOf="@+id/btn_stop"        android:text="代码_启动"        android:onClick="click" /></RelativeLayout>

Activity代码

package com.example.lession13_frame;import android.app.Activity;import android.graphics.drawable.AnimationDrawable;import android.graphics.drawable.Drawable;import android.os.Bundle;import android.view.View;import android.widget.ImageView;import android.widget.RadioGroup;import android.widget.RadioGroup.OnCheckedChangeListener;import android.widget.SeekBar;import android.widget.SeekBar.OnSeekBarChangeListener;import android.widget.Toast;public class SplashActivity extends Activity {	private ImageView imageView;	private AnimationDrawable animationDrawable;	private RadioGroup rgNum;	private SeekBar sbalpha;	@Override	protected void onCreate(Bundle savedInstanceState) {		super.onCreate(savedInstanceState);		setContentView(R.layout.activity_main);		// 帧动画		imageView = (ImageView) findViewById(R.id.imageView1);		rgNum = (RadioGroup) this.findViewById(R.id.rg_num);		sbalpha = (SeekBar) this.findViewById(R.id.sb_alpha);		// 第一种方式实现的动画		/*		 * animationDrawable = (AnimationDrawable)		 * getResources().getDrawable(R.anim.framebyframe);		 * imageView.setBackgroundDrawable(animationDrawable);		 */		// 第二种方式实现的动画		// 设置背景资源		imageView.setBackgroundResource(R.anim.framebyframe);		animationDrawable = (AnimationDrawable) imageView.getBackground();		// animationDrawable.setOneShot(false);是否循环播放		// animationDrawable.stop();停止播放		// animationDrawable.isRunning();//是否播放		// animationDrawable.getNumberOfFrames();//播放帧		// animationDrawable.getFrame(index); 返回制定索引的 Drawable对象		// animationDrawable.getDuration(i);停留的时间		rgNum.setOnCheckedChangeListener(new OnCheckedChangeListener() {			@Override			public void onCheckedChanged(RadioGroup group, int checkedId) {				// TODO Auto-generated method stub				if (checkedId == R.id.rb_one) {					// 设置单次播放					animationDrawable.setOneShot(true);				} else if (checkedId == R.id.rb_more) {					// 设置循环播放					animationDrawable.setOneShot(false);				}				// 设置播放后重新启动				animationDrawable.stop();				animationDrawable.start();			}		});		// 监听的进度条修改透明度		sbalpha.setOnSeekBarChangeListener(new OnSeekBarChangeListener() {			@Override			public void onStopTrackingTouch(SeekBar seekBar) {			}			@Override			public void onStartTrackingTouch(SeekBar seekBar) {			}			@Override			public void onProgressChanged(SeekBar seekBar, int progress,					boolean fromUser) {				// TODO Auto-generated method stub				// 设置动画Alpha值				animationDrawable.setAlpha(progress);				// 通知imageView 刷新屏幕				imageView.postInvalidate();			}		});	}	public void click(View v) {		int id = v.getId();		switch (id) {		case R.id.btn_begin:			animationDrawable.start();			break;		case R.id.btn_stop:			animationDrawable.stop();			break;		case R.id.btn_codeBegin:			Toast.makeText(getApplicationContext(), "------------------", 0)					.show();			// 完全编码实现的动画效果			for (int i = 1; i <= 6; i++) {				// 根据资源名称和目录获取R.java中对应的资源ID				int picId = getResources().getIdentifier("a" + i, "drawable",						getPackageName());				// 根据资源ID获取到Drawable对象				Drawable drawable = getResources().getDrawable(picId);				// 将此帧添加到AnimationDrawable中				animationDrawable.addFrame(drawable, 300);			}			animationDrawable.setOneShot(false); // 设置为loop			imageView.setBackgroundDrawable(animationDrawable); // 将动画设置为ImageView背景			animationDrawable.start(); // 开始动画			break;		default:			break;		}	}}

AnimationDrawable 就是用来控制这个帧动画，这个类中提供了很多方法。

animationDrawable.start(); 开始这个动画
animationDrawable.stop(); 结束这个动画
animationDrawable.setAlpha(100);设置动画的透明度, 取值范围(0 - 255)
animationDrawable.setOneShot(true); 设置单次播放
animationDrawable.setOneShot(false); 设置循环播放
animationDrawable.isRunning(); 判断动画是否正在播放
animationDrawable.getNumberOfFrames(); 得到动画的帧数。

拖动进度条设置Alpha值的时候一定要使用 imageView.postInvalidate(); 方法来通知UI线程重绘屏幕中的imageView 否则会看不到透明的效果。

纯代码实现：

//完全编码实现的动画效果  		        for (int i = 1; i <= 6; i++) {  		            //根据资源名称和目录获取R.java中对应的资源ID  		            int picId = getResources().getIdentifier("a" + i, "drawable", getPackageName());  		            //根据资源ID获取到Drawable对象  		            Drawable drawable = getResources().getDrawable(picId);  		            //将此帧添加到AnimationDrawable中  		            animationDrawable.addFrame(drawable, 300);  		        }  		        animationDrawable.setOneShot(false); //设置为loop  		        imageView.setBackgroundDrawable(animationDrawable);  //将动画设置为ImageView背景  		        animationDrawable.start();   //开始动画  		   			break;
