谈一下android 布局 的优化

热度:526   发布时间:2016-05-01 20:45:52.0
谈谈android 布局 的优化

?

导言

? 设配android的屏幕一定是一个噩梦,就好比那些搞网页设计的为了折腾各种浏览器,废寝忘食的去设配,其实,这样想想,设配android屏幕还真和那些网页设计去设配浏览器没啥区别…最近,在写一套通过在view上绑定tag命令的小框架,特定的再回到API文档中,找找那些沉睡在api文档中好用的方法!

1.没有一劳永逸的方案!

? 有经常关注android官方文档的,一定知道在android4.0发布不久,官方就推出了一套UI设计教程,

官方原版:Android Design

非官方简体中文版:?非官方简体中文版

6寸e-ink pdf版:?6寸版本

? 有人会说,这不是UI设计吗?这是美工和设计干的事情,跟我们这些程序猿有什么关系!严重跑题!!!

? 关于一个程序猿要不要懂点设计,这个问题,不做讨论,不过,个人经验,有时候,可能因此而灵感闪现,解决了一个不大不小的问题.

很多人都尝试在屏幕设配上,找出一条通用的解决方案,可惜的是,就算是官方也没法提供这样的帮助, 更别说我们这些苦逼的程序员,这里有个小故事,大家都知道Instagram,android版吧,有个采访,Instagram的初始人就说,我每天收到最多的用户反馈就是为什么不能在他的android手机上运行,但是,我已经设配了几百个android手机了!!!

? 所以,想找出一条康庄大道几乎是不太可能的事情,不过,我们可以修内功,出现问题,不可怕,可怕的是出现问题无法解决,接下来,我就谈谈关于屏幕设配的一些经验之谈.

2.这世界究竟有多少种屏幕?

? 我们每天都在究竟怎么去设配屏幕,那么这世上有多少屏幕要让我们去设配呢?下面应用了一个官方的最新资料:有兴趣的可以直接到:官方统计的屏幕分布

取之2012/5/7

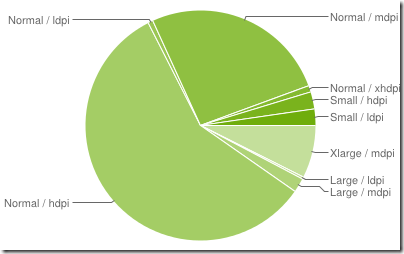

chart

ldpi???? mdpi???? hdpi???? xhdpi?
small???? 2.3%???????? 2.4%?????
normal???? 0.7%???? 26.2%???? 57.8%???? 0.9%?
large???? 0.3%???? 2%?????????
xlarge???????? 7.4%????????

?

? 很多人第一次看这个图的时候肯定会感到疑惑,怎么不是分辨率?这是什么鬼数据,这让人怎么去设配屏幕!买手机的时候可没有人会说”你好,我要一个Normal大小屏幕,密度最好是hdpi的手机”.

??描述过于模糊!!!这可能是为什么设配android屏幕是一件很困难的事情,关于什么是Normal,什么是hdpi,如果,不清楚这点朋友,我建议先去看看官方文档:Supporting Multiple Screens

有些东西竟然官方竟然告诉了我们,为啥还要去重复呢?

顺便推荐一个算DPI的在线小工具:DPI Calculator / PPI Calculator?大概计算一下,当前分辨率的手机处于哪个区间里面,至于详情,我还是建议大家去看一下官方文档,里面已经说得很清楚了!!

竟然,官方文档都写好了,还有你写来干嘛啊!那么接下来就开始说一些开发碰到的问题.

3.开始布一个局

?? 1,新建一个android项目,把新建一个Activity那个选项选上!然后用模拟器运行项目!什么?!!

?? 你没看错,记住照着做就没错了…因为,今天,我们要讲如何优化和兼容View ,所以,一切从研究View开始!

? 2,打开hierarchyviewer

?? 这是一个帮助我们优化view的非常重要的工具的,接下来的大部分时间,都会借住这个工具进行讲解,这个工具沉睡在android sdk 目录 tools下 hierarchyviewer.bat,或者用Everything这样的搜索硬盘的工具直接找到!

3,分析

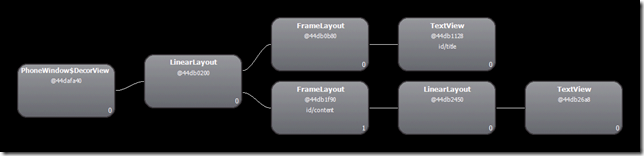

? 还记得我们第一步运行的项目吗?接着用hierarchyviewer这样的神器,就可以导出这样的图!

H

?

?? 这么一张图就是我们一个Hello,World项目的View 布局结构,在HierarchyViewer上你点击每个按钮就会有非常详细的布局信息,所以,这里对于hierarchyViewer的介绍到此为止!关于这个工具的详细使用,请查阅Debugging and Profiling User Interfaces?这里不做赘述!

? 4,如何布好一个局?

?? 关于这点我在开发中总结了一下几点

1.熟读API文档!

? 布局这东西不是比酷的东西,不是比谁的布局越复杂,那个人就越牛叉,以最少的步骤完成,设计图的要求,这应该是每个android开发程序员的宗旨!!

? 案例一:做一个带箭头的返回按钮

?? 经理:那个小与啊,你根据这设计图搞一个按钮

????image

?? 小与:这还不简单三分钟搞定

于是小于程序猿,敲下了如下代码

<RelativeLayout        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:gravity="center" >        <Button            android:id="@+id/button1"            android:layout_width="wrap_content"            android:layout_height="wrap_content"            android:background="@drawable/btn_headtita"            android:textColor="#ffffff"            android:text="@string/back" />        <ImageView            android:id="@+id/imageView1"            android:layout_width="wrap_content"            android:layout_height="wrap_content"            android:layout_alignParentLeft="true"            android:layout_centerVertical="true"            android:src="@drawable/header_back" />    </RelativeLayout>


看代码多累啊,我们用刚刚介绍的hierarchyviewer来分析一下,这个按钮有什么问题!


我们从这个图中,我们可以看到,为了这么一个按钮我们用了view的三个节点去完成!假设,我们的一个view 有三个类似的按钮就意味着我们要用9个节点去完成,我们可以简单得出这是一个3N级的复杂度布局,我们可以尝试去优化吗?

技巧一:熟读官方的API文档!

个人建议,常用的Widget的所有参数都尽量了解一遍!在阅读官方文档的时候我们发现了Button,有一个可以把图绘制在左边的参数:android:drawableLeft

于是,我们优化了一下小与的代码

    <Button        android:id="@+id/button1"        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:background="@drawable/btn_headtita"        android:drawableLeft="@drawable/header_back"        android:gravity="center"        android:padding="10dp"        android:text="@string/back"        android:textColor="#ffffff" />

用hierarchyviewer来分析一下


瞬间一个3N级复杂度的布局,变成了一个N级复杂的!所以,我建议各位android开发朋友,在考虑优化的时候先把api文档里面的内容烂熟与心,不然,这样折腾下去,很浪费时间!

有细心的朋友可能会问:android:padding="10dp"? 这个用来做什么了?

我先告诉大家,不用这个参数:你将会看到:


用了以后:


这下大家能够明白了吧?

所以,当你在进行布局的时候,如果碰到比较繁琐的时候,你先想想会不会已经API本身就有这样的参数呢?

简单是所有布局开始最重要的原则!

简单意味着不容易出现兼容问题!

简单意味着性能不错!

2.模块化布局

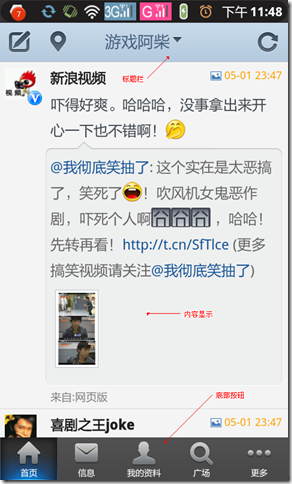

480x800_MarkMan

? 所谓,模块化布局就是要你熟悉使用<include /> 这个标签!

一个经典的Tab类布局由三部分组成,我们可以根据这三部分创建三个可以重用的布局

head_menu.xml

content_showweibo.xml

bottom_menu.xml

然后我们可以很灵活的组合我们要显示的,例如要完成上面的那个weibo布局

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"    android:layout_width="fill_parent"    android:layout_height="fill_parent"      android:orientation="vertical"     > <include android:id="@+id/head_menu" layout="@layout/head_menu" /> <include android:id="@+id/content" layout="@layout/content_showweibo" /> <include android:id="@+id/bottom_menu" layout="@layout/bottom_menu" />   </LinearLayout>

?

熟练的使用<include />标签就可以大大的减少我们日后都维护工作!

3.合并没必要的节点

还记得我们一开始的那个项目吗?



在高效布局里面,有一条准则就是,尽量的减少节点!!!!如图,我们发现,其实LinearLayout其实啥都没干,我们却耗费了那么一点性能去绘制了这么没用的节点!

接下来,我们为了消灭这个节点,我们需要一个这么的标签

<merge ></merge>

修改咱们的代码让它,性能更好!

<?xml version="1.0" encoding="utf-8"?><merge xmlns:android="http://schemas.android.com/apk/res/android">    <Button        android:id="@+id/button1"        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:background="@drawable/btn_headtita"        android:drawableLeft="@drawable/header_back"        android:gravity="center"        android:layout_gravity="center_vertical|center_horizontal"        android:padding="10dp"        android:text="@string/back"        android:textColor="#ffffff" /></merge>

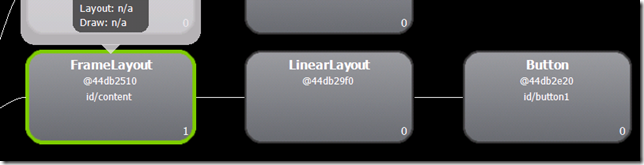

打开hierarchyviewer 一看!

image?

哦也!优化了一个节点!并且显示快了那么一点点...

?

5.总结

? 讲了,这么一大堆东西,貌似,没怎么如何去优化?都是在说一些操作性的东西,其实,这世上没有绝对的优化方案,所谓的优化方案都是基于一个最初的基本原则出发,例如,内存用得再少一点!那么如何才能将这内存用得再少一点做的了,这样就需要一些最基本的方法,关于布局这部分的基本方法,我在上面已经很详细的说了一遍了,当进行布局的时候你要牢记

1,尽量使用view自身的参数

2,减少一个布局的不必要节点

3,尽量重用一个布局文件

? 兼容问题呢?兼容问题出现的原因千奇百怪,没有一套通用的法则!关于这点谈一下自己的看法

1,减少复杂度,往往,兼容问题的出现,就是布局太复杂了,例如,我举的那个按钮布局,本来一个View就能完成,你却用了三个view完成,在使用的时候,出现问题的概念也大幅度提升!所以,布局以简单为本,那样兼容问题就可以尽量避免!

2,熟练使用工具,还记得hierarchyviewer 吗?当出现兼容问题的时候,用这个软件可以快速定位到错误位置!

?【转载:http://www.cnblogs.com/youxilua/archive/2012/05/08/2489414.html】

?
