Myeclipse8.5上JAVA代码导成UML类图

myelipse里有UML1和UML2两种方式，UML2功能更强大，但是两者生成过程差别不大

1.建立Test工程，如下图，uml包存放uml类图

?

package com.zz.domain;public class User {	private int id;	private String name;	public int getId() {		return id;	}	public void setId(int id) {		this.id = id;	}	public String getName() {		return name;	}	public void setName(String name) {		this.name = name;	}}

?

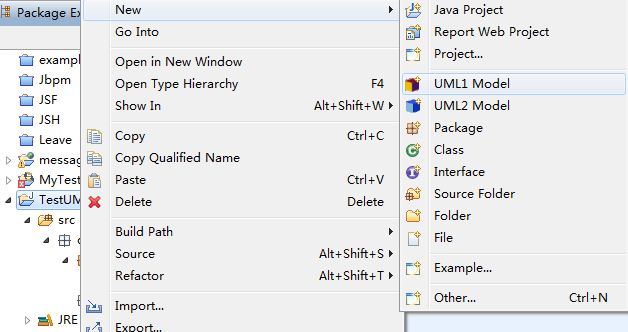

2.打开MyEclipse UML 透视图，新建Uml1,如下

?

3.双击打开User.umr

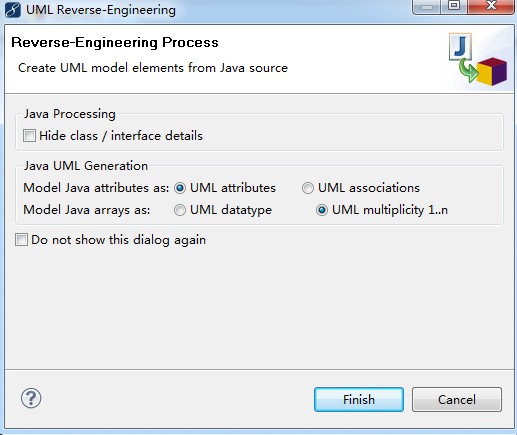

4.将User.java文件拖拽进该视图中，有提示如下

?

?

?

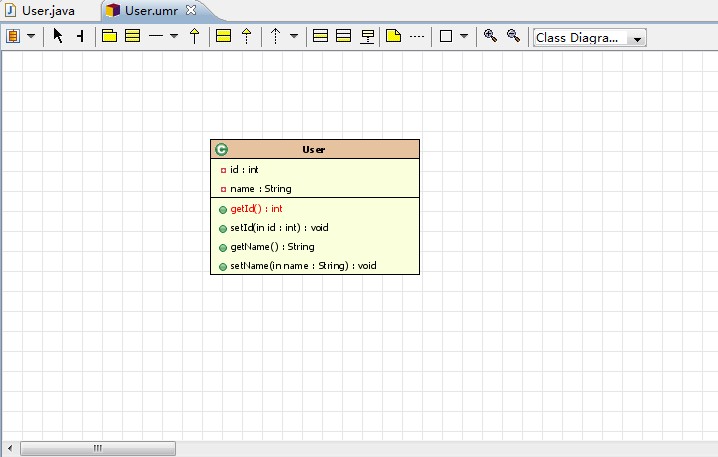

5.点击finish,结果如下，保存即可

?

?

?

UML2类图

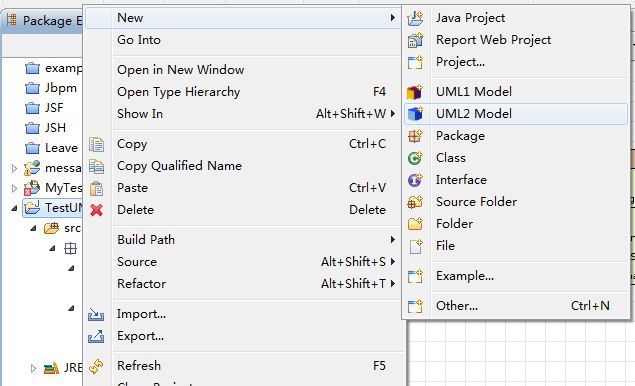

1.工程上点击右键，如下图：

?

?

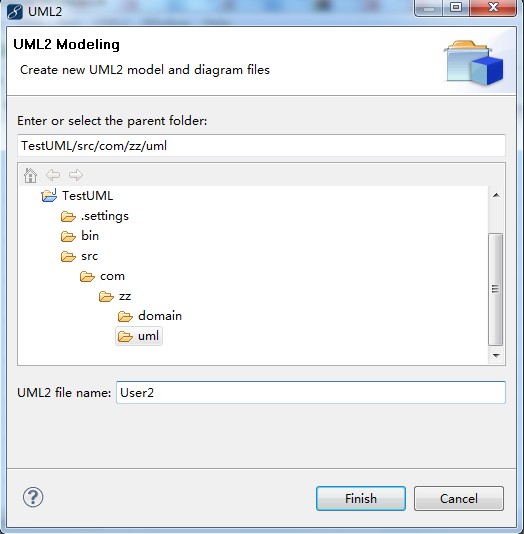

2.新建User2的类图

?

?

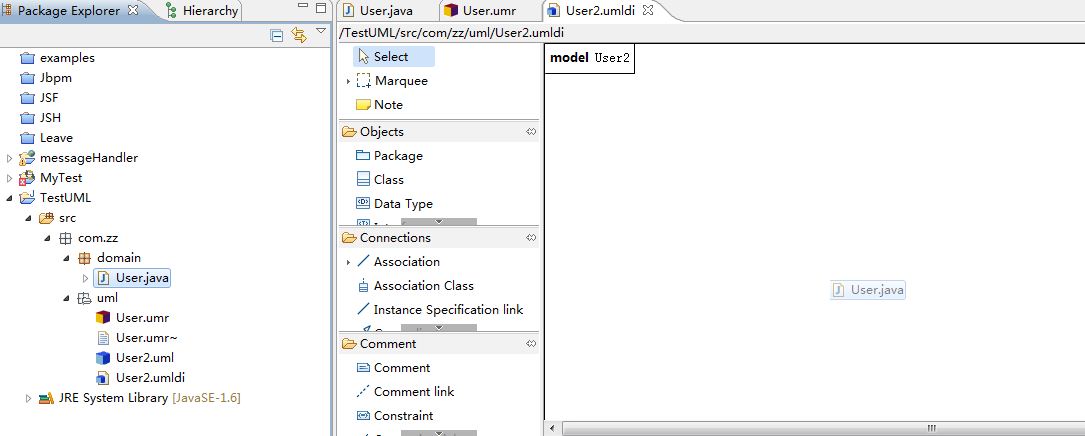

3.将User.java拖入该视图中，如下

?

?

?

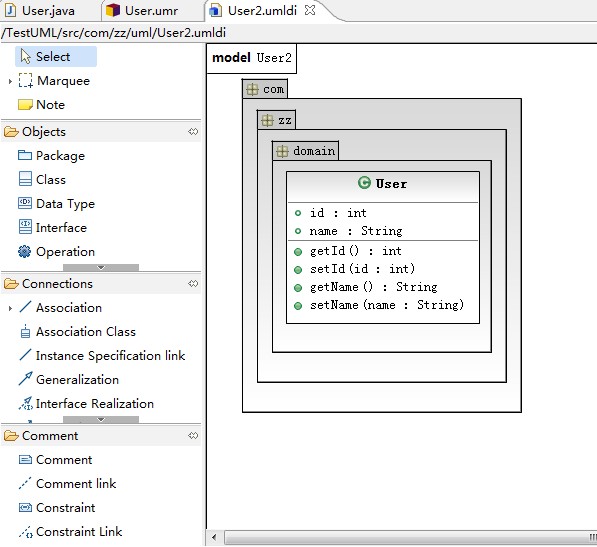

4.可得UML2类图，保存即可

?

?

?

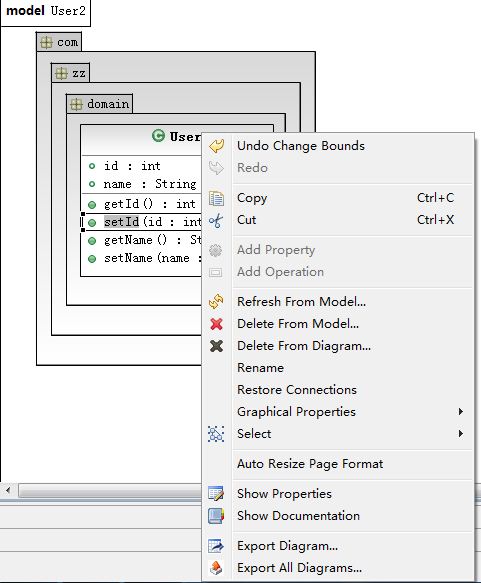

5.可将类图导出成图片，在该类图上点击右键

?

?

?
