本节教程在原来基础上继续完善工作流流程设计器，本节的主要内容有：
- 迁移线上加入箭头
- 使用OCL语言给活动节点类型赋值
１.在迁移线上添加箭头其实很简单，只要在gmfgraph文件中添加箭头修饰即可。

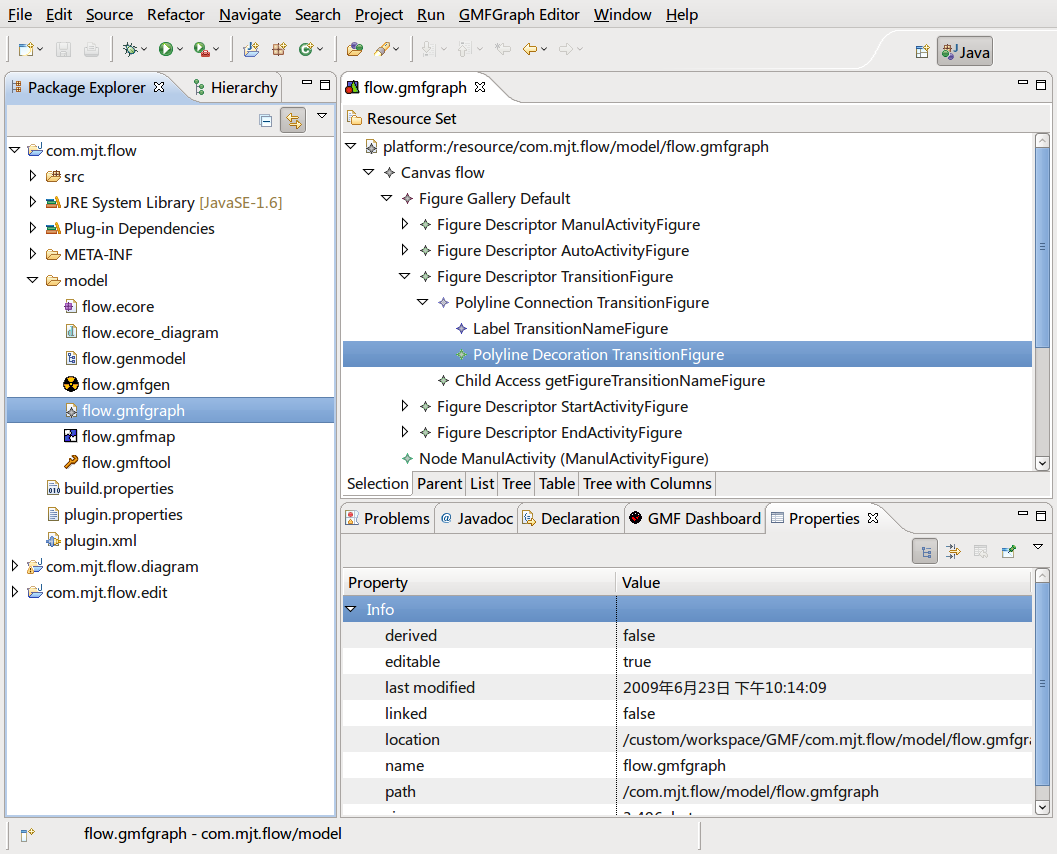

a)在Canvas flow->Figure Gallery Default->Figure DescriptorTransitionFigure->Polyline Conneciton TransitionFigure右键点击，NewChild->Polyline Decoration, 输入名称TransitionFigure, 这样为目标设置箭头了，如下图：
?
?

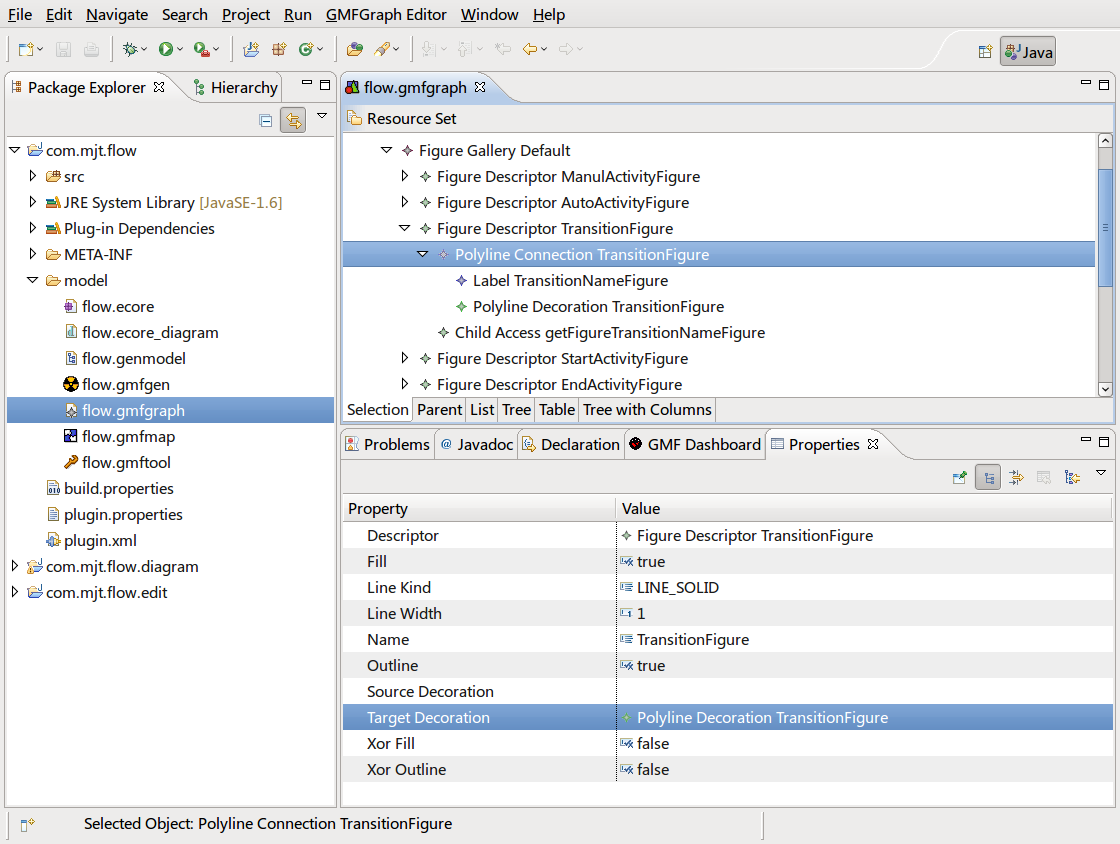

b)选择在Canvas flow->Figure Gallery Default->Figure DescriptorTransitionFigure节点，将Target Decoration属性设置成Polyline DecorationTransitionFigure，如下图:
?
?

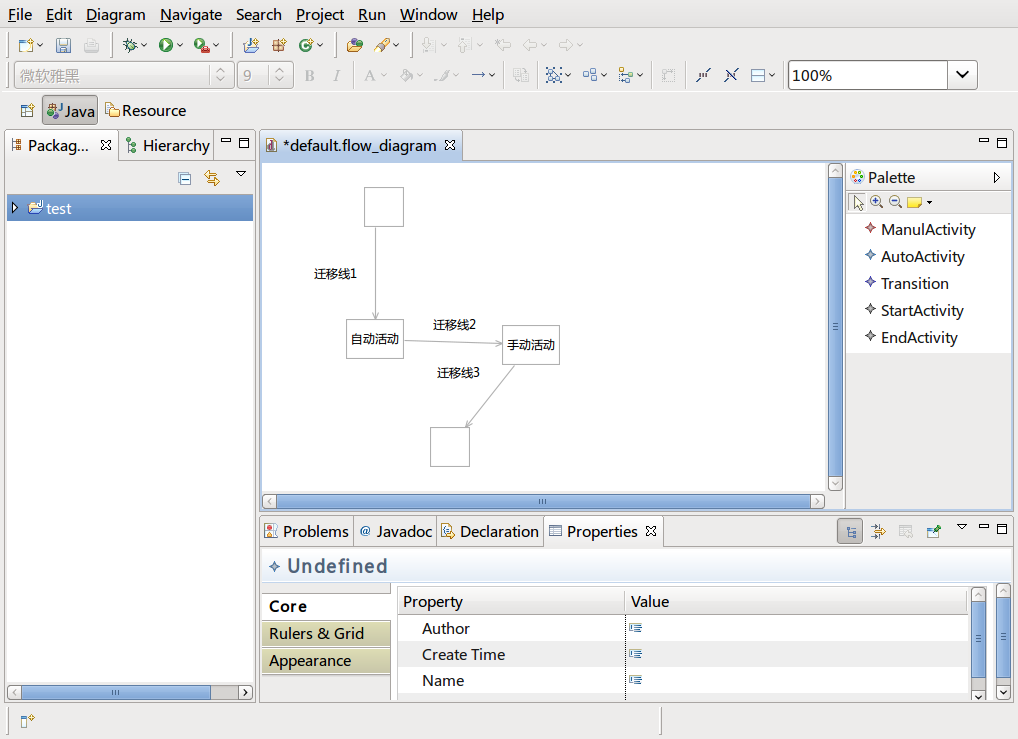

c)重新生成flow.gmfgen文件，并重新生成图形代码，右键点击flow.gmfgen文件，Generate Diagram Code, 生成完毕后，运行如下：
?
?
２.使用OCL给活动节点类型赋值, 我们只需要在gmfmap文件加入OCL约束即可。

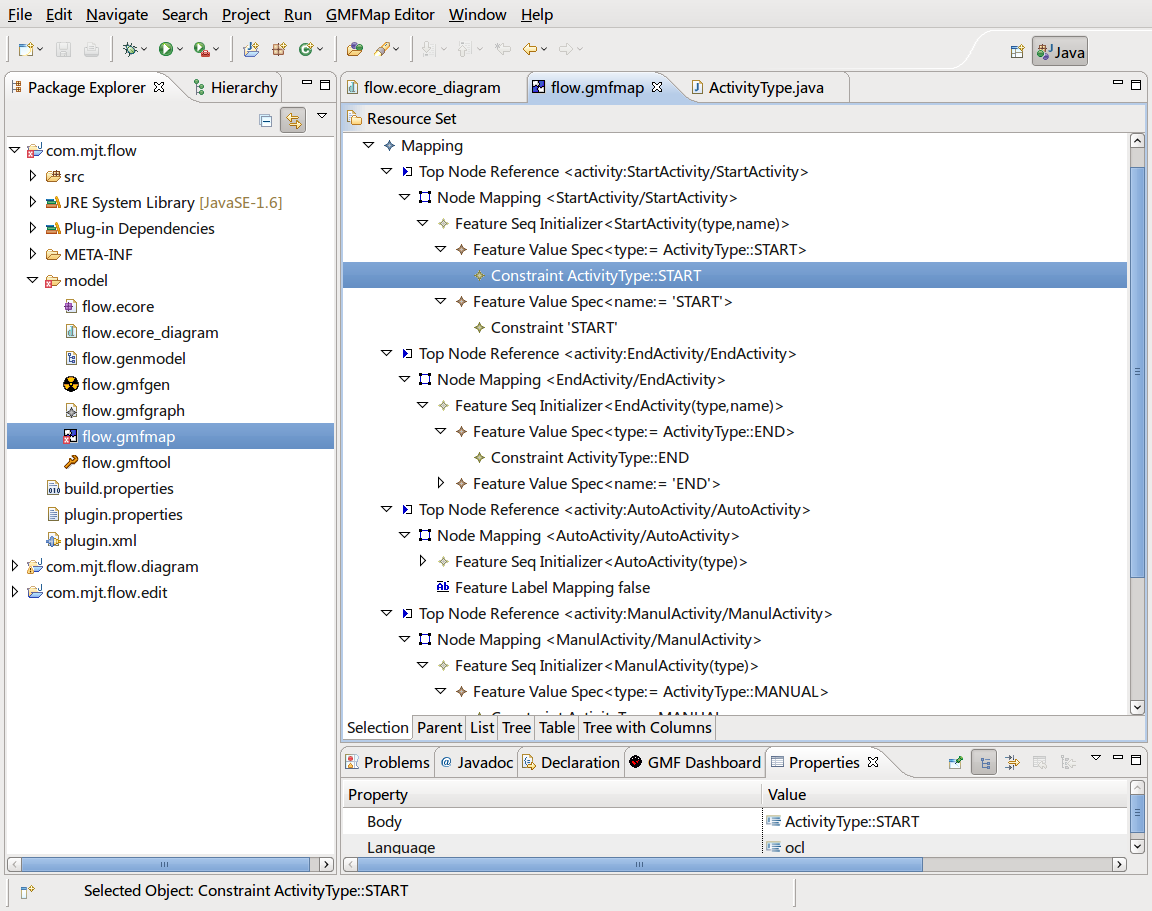

a)选择节点Ｍapping->TopNode Reference<activity:StartActivity/StartActivity>->NodeMapping <StartActivity/StartActivity>, 点击右键，New Child->FeatureSeq Initializer, 然后选择该节点，右键点击New Child->Feature Value Spec,在属性Feature选择Activity.type:ActivityType，然后继续新建，New Child->Constraint,在body里面输入ActivityType::START，在Feature Seq Initializer继续新建Feature ValueSpec，在属性Feature选择Activity.name:EString, 继续新建Constraint，输入‘START’,不要忘记加引号。
如下图：
?
?

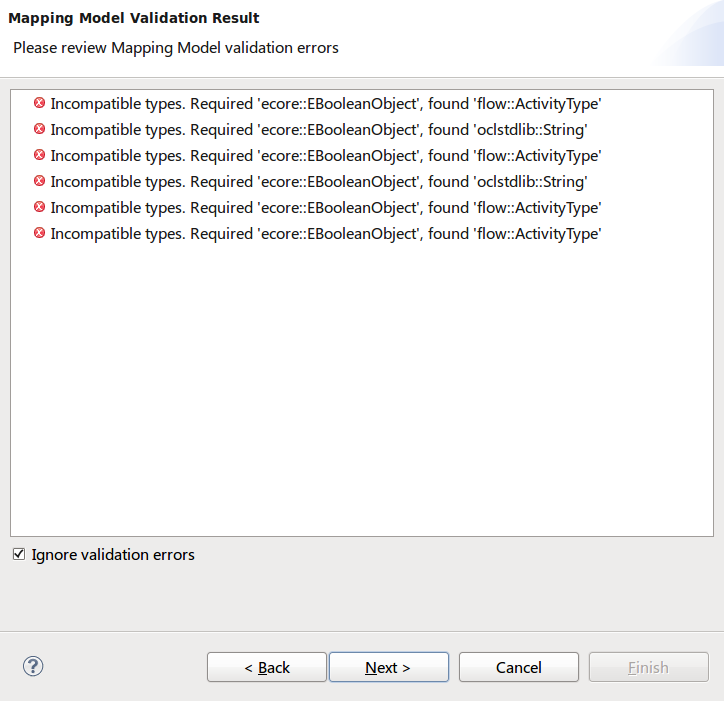

同样设置其他活动，然后重新生成gmfgen文件，生成gmfgen文件时会报错，说OCL类型不兼容，是因为OCL类型语句要求Boolean值。如下图：
?
?
?
我们将错误忽略，PS:之前版本的ＧＭＦ没有这个错误的。

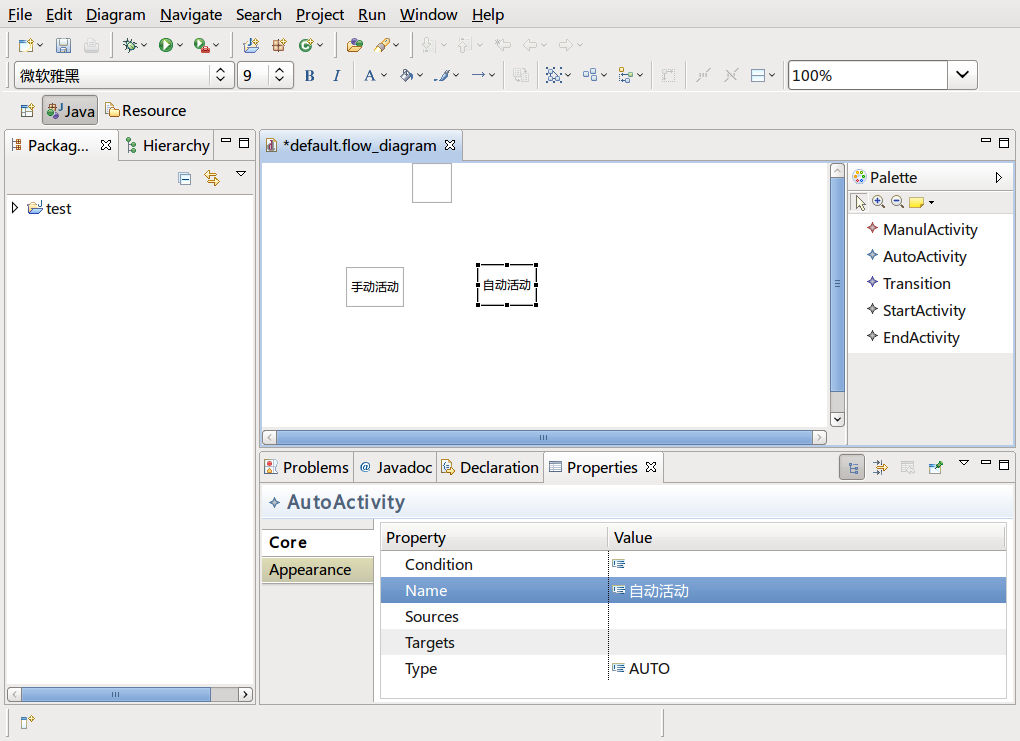

并生成代码，运行如下：
?
?
?
我们可以看到自动活动的类型已经将类型赋值为AUTO, 而不是之前的类型START.
?
?
源代码请见附件。
OK, 这一节讲完了，困了，要去睡觉了。
?
前面两节只是简单的熟悉GMF相关操作，没有编写任何JAVA代码，接下来会通过一些自定义JAVA类来完成更多的功能。
下一节的内容主要是如何自定义Node图标以及自定义形状。
?
?
?
?
