LCD有关问题,大家帮忙看下

热度:64   发布时间:2016-04-28 10:27:37.0
LCD问题,大家帮忙看下

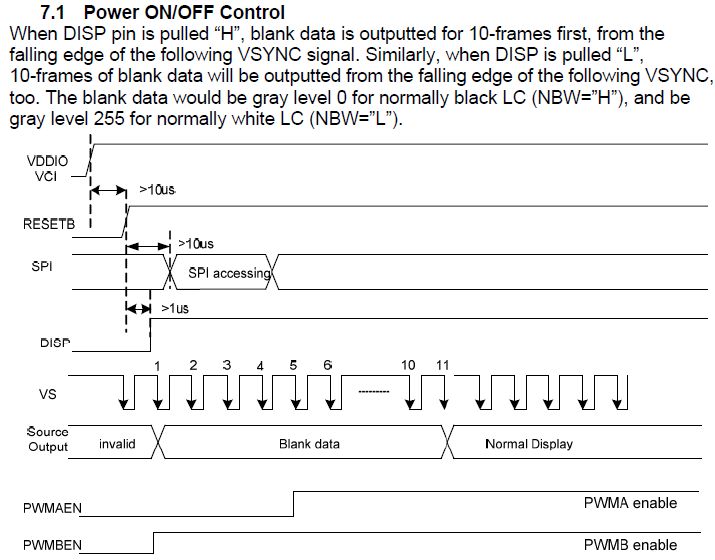

在4.3寸的TFT液晶屏手册中看到了这样的东西,不是很理解,大家帮忙解释下,谢了

------解决方案--------------------
poweroff/on sequence是很重要的,
这里头包含了液晶屏的上电下电时序, 必须严格按照它的要求在驱动程序里实现,否则可能会带来配置上的麻烦。尤其是某些情况下,它的时序会影响到panel内部液晶电压的调整, 如有不慎,可能会产生漏电或者倒灌,出现额外的power consume.
拿你的例子来讲,程序当中上电应该这么操作:
power_on(VDDIO/VCC)
usleep(10)
reset_high(RESETB)
ulseep(10)
spi_operations()
下电同理。
------解决方案--------------------
这图还算很规范的了,我看到过那些只给了几个间隔时间,剩下的还让人自己去算的

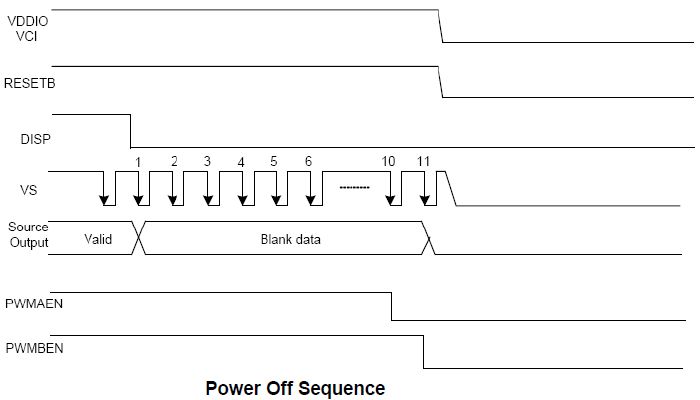

第二张的图比第一张有意义,第一张貌似硬件工程师看了意义大一些.
