struts2的核心跟工作原理 <转>

热度:507   发布时间:2016-04-22 19:15:14.0
struts2的核心和工作原理 <转>

在学习struts2之前,首先我们要明白使用struts2的目的是什么?它能给我们带来什么样的好处?

设计目标

    Struts设计的第一目标就是使MVC模式应用于web程序设计。在这儿MVC模式的好处就不在提了。

技术优势

    Struts2有两方面的技术优势,一是所有的Struts2应用程序都是基于client/server HTTP交换协议,The Java Servlet API揭示了Java Servlet只是Java API的一个很小子集,这样我们可以在业务逻辑部分使用功能强大的Java语言进行程序设计。

    二是提供了对MVC的一个清晰的实现,这一实现包含了很多参与对所以请求进行处理的关键组件,如:拦截器、OGNL表达式语言、堆栈。


    因为struts2有这样目标,并且有这样的优势,所以,这是我们学习struts2的理由,下面,我们在深入剖析一下struts的工作原理。

工作原理

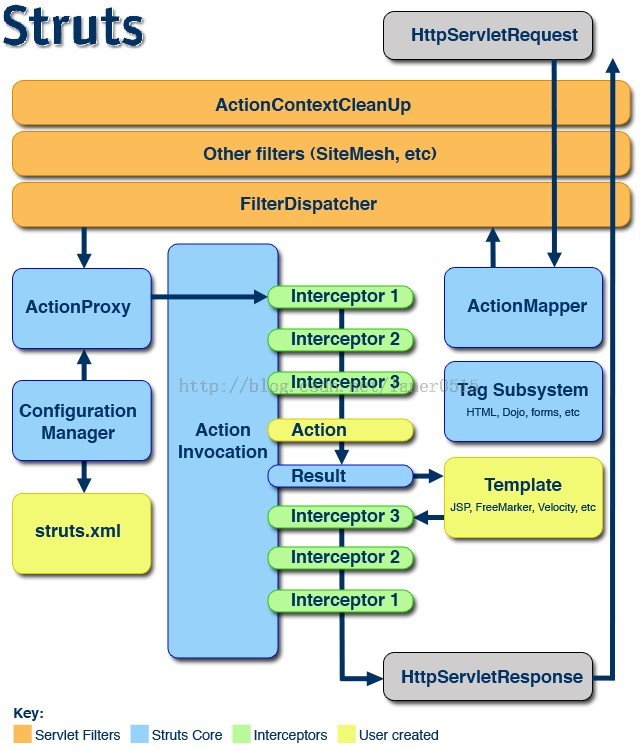

    Suruts2的工作原理可以用下面这张图来描述,下面我们分步骤介绍一下每一步的核心内容


    一个请求在Struts2框架中的处理大概分为以下几个步骤

    1、客户端初始化一个指向Servlet容器(例如Tomcat)的请求

    2、这个请求经过一系列的过滤器(Filter)(这些过滤器中有一个叫做ActionContextCleanUp的可选过滤器,这个过滤器对于Struts2和其他框架的集成很有帮助,例如:SiteMesh Plugin)

    3、接着FilterDispatcher被调用,FilterDispatcher询问ActionMapper来决定这个请是否需要调用某个Action

       FilterDispatcher是控制器的核心,就是mvc中c控制层的核心。下面粗略的分析下我理解的FilterDispatcher工作流程和原理:FilterDispatcher进行初始化并启用核心doFilter

  1. public void doFilter(ServletRequest req, ServletResponse res, FilterChain chain) throws IOExceptionServletException ...{
  2.         HttpServletRequest request = (HttpServletRequest) req;
  3.         HttpServletResponse response = (HttpServletResponse) res;
  4.         ServletContext servletContext = filterConfig.getServletContext();
  5.         // 在这里处理了HttpServletRequest和HttpServletResponse。
  6.         DispatcherUtils du = DispatcherUtils.getInstance();
  7.         du.prepare(request, response);//正如这个方法名字一样进行locale、encoding以及特殊request parameters设置
  8.         try ...{
  9.             request = du.wrapRequest(request, servletContext);//对request进行包装
  10.         } catch (IOException e) ...{
  11.             String message = "Could not wrap servlet request with MultipartRequestWrapper!";
  12.             LOG.error(message, e);
  13.             throw new ServletException(message, e);
  14.         }
  15.                 ActionMapperIF mapper = ActionMapperFactory.getMapper();//得到action的mapper
  16.         ActionMapping mapping = mapper.getMapping(request);// 得到action 的 mapping
  17.         if (mapping == null) ...{
  18.             // there is no action in this request, should we look for a static resource?
  19.             String resourcePath = RequestUtils.getServletPath(request);
  20.             if ("".equals(resourcePath) && null != request.getPathInfo()) ...{
  21.                 resourcePath = request.getPathInfo();
  22.             }
  23.             if ("true".equals(Configuration.get(WebWorkConstants.WEBWORK_SERVE_STATIC_CONTENT))
  24.                     && resourcePath.startsWith("/webwork")) ...{
  25.                 String name = resourcePath.substring("/webwork".length());
  26.                 findStaticResource(name, response);
  27.             } else ...{
  28.                 // this is a normal request, let it pass through
  29.                 chain.doFilter(request, response);
  30.             }
  31.             // WW did its job here
  32.             return;
  33.         }
  34.         Object o = null;
  35.         try ...{
  36.             //setupContainer(request);
  37.             o = beforeActionInvocation(request, servletContext);
  38. //整个框架最最核心的方法,下面分析
  39.             du.serviceAction(request, response, servletContext, mapping);
  40.         } finally ...{
  41.             afterActionInvocation(request, servletContext, o);
  42.             ActionContext.setContext(null);
  43.         }
  44.     }
  45. du.serviceAction(request, response, servletContext, mapping);
  46. //这个方法询问ActionMapper是否需要调用某个Action来处理这个(request)请求,如果ActionMapper决定需要调用某个Action,FilterDispatcher把请求的处理交给ActionProxy
  47.
  48. public void serviceAction(HttpServletRequest request, HttpServletResponse response, String namespace, String actionName, Map requestMap, Map parameterMap, Map sessionMap, Map applicationMap) ...{
  49.         HashMap extraContext = createContextMap(requestMap, parameterMap, sessionMap, applicationMap, request, response, getServletConfig());  //实例化Map请求 ,询问ActionMapper是否需要调用某个Action来处理这个(request)请求
  50.         extraContext.put(SERVLET_DISPATCHER, this);
  51.         OgnlValueStack stack = (OgnlValueStack) request.getAttribute(ServletActionContext.WEBWORK_VALUESTACK_KEY);
  52.         if (stack != null) ...{
  53.             extraContext.put(ActionContext.VALUE_STACK,new OgnlValueStack(stack));
  54.         }
  55.         try ...{
  56.             ActionProxy proxy = ActionProxyFactory.getFactory().createActionProxy(namespace, actionName, extraContext);
  57. //这里actionName是通过两道getActionName解析出来的, FilterDispatcher把请求的处理交给ActionProxy,下面是ServletDispatcher的 TODO:
  58.             request.setAttribute(ServletActionContext.WEBWORK_VALUESTACK_KEY, proxy.getInvocation().getStack());
  59.             proxy.execute();
  60.          //通过代理模式执行ActionProxy
  61.             if (stack != null)...{
  62.                 request.setAttribute(ServletActionContext.WEBWORK_VALUESTACK_KEY,stack);
  63.             }
  64.         } catch (ConfigurationException e) ...{
  65.             log.error("Could not find action", e);
  66.             sendError(request, response, HttpServletResponse.SC_NOT_FOUND, e);
  67.         } catch (Exception e) ...{
  68.             log.error("Could not execute action", e);
  69.             sendError(request, response, HttpServletResponse.SC_INTERNAL_SERVER_ERROR, e);
  70.         }
  71. }




    4、如果ActionMapper决定需要调用某个Action,FilterDispatcher把请求的处理交给ActionProxy

    5、ActionProxy通过ConfigurationManager询问框架的配置文件,找到需要调用的Action类 ,这里,我们一般是从struts.xml配置中读取。

    6、ActionProxy创建一个ActionInvocation的实例。

    7、ActionInvocation实例使用命名模式来调用,在调用Action的过程前后,涉及到相关拦截器(Intercepter)的调用。

    下面我们来看看ActionInvocation是如何工作的:

    ActionInvocation是Xworks 中Action 调度的核心。而对Interceptor 的调度,也正是由ActionInvocation负责。ActionInvocation 是一个接口,而DefaultActionInvocation 则是Webwork 对ActionInvocation的默认实现。

    Interceptor的调度流程大致如下:

    1.ActionInvocation初始化时,根据配置,加载Action相关的所有Interceptor。

    2. 通过ActionInvocation.invoke方法调用Action实现时,执行Interceptor。

    Interceptor将很多功能从我们的Action中独立出来,大量减少了我们Action的代码,独立出来的行为具有很好的重用性。XWork、WebWork的许多功能都是有Interceptor实现,可以在配置文件中组装Action用到的Interceptor,它会按照你指定的顺序,在Action执行前后运行。

    这里,我们简单的介绍一下Interceptor

    在struts2中自带了很多拦截器,在struts2-core-2.1.6.jar这个包下的struts-default.xml中我们可以发现:

  1. <interceptors>
  2.            <interceptor name="alias"class="com.opensymphony.xwork2.interceptor.AliasInterceptor"/>
  3.            <interceptor name="autowiring"class="com.opensymphony.xwork2.spring.interceptor.ActionAutowiringInterceptor"/>
  4.            <interceptor name="chain"class="com.opensymphony.xwork2.interceptor.ChainingInterceptor"/>
  5.            <interceptor name="conversionError"class="org.apache.struts2.interceptor.StrutsConversionErrorInterceptor"/>
  6.            <interceptor name="clearSession"class="org.apache.struts2.interceptor.ClearSessionInterceptor"/>
  7.            <interceptor name="createSession"class="org.apache.struts2.interceptor.CreateSessionInterceptor"/>
  8.            <interceptor name="debugging"class="org.apache.struts2.interceptor.debugging.DebuggingInterceptor"/>
  9.            <interceptor name="externalRef"class="com.opensymphony.xwork2.interceptor.ExternalReferencesInterceptor"/>
  10.            <interceptor name="execAndWait"class="org.apache.struts2.interceptor.ExecuteAndWaitInterceptor"/>
  11.            <interceptor name="exception"class="com.opensymphony.xwork2.interceptor.ExceptionMappingInterceptor"/>
  12.            <interceptor name="fileUpload"class="org.apache.struts2.interceptor.FileUploadInterceptor"/>
  13.            <interceptor name="i18n"class="com.opensymphony.xwork2.interceptor.I18nInterceptor"/>
  14.            <interceptor name="logger"class="com.opensymphony.xwork2.interceptor.LoggingInterceptor"/>
  15.            <interceptor name="modelDriven"class="com.opensymphony.xwork2.interceptor.ModelDrivenInterceptor"/>
  16.            <interceptor name="scopedModelDriven"class="com.opensymphony.xwork2.interceptor.ScopedModelDrivenInterceptor"/>
  17.            <interceptor name="params"class="com.opensymphony.xwork2.interceptor.ParametersInterceptor"/>
  18.            <interceptor name="actionMappingParams"class="org.apache.struts2.interceptor.ActionMappingParametersInteceptor"/>
  19.            <interceptor name="prepare"class="com.opensymphony.xwork2.interceptor.PrepareInterceptor"/>
  20.            <interceptor name="staticParams"class="com.opensymphony.xwork2.interceptor.StaticParametersInterceptor"/>
  21.            <interceptor name="scope"class="org.apache.struts2.interceptor.ScopeInterceptor"/>
  22.            <interceptor name="servletConfig"class="org.apache.struts2.interceptor.ServletConfigInterceptor"/>
  23.            <interceptor name="sessionAutowiring"class="org.apache.struts2.spring.interceptor.SessionContextAutowiringInterceptor"/>
  24.            <interceptor name="timer"class="com.opensymphony.xwork2.interceptor.TimerInterceptor"/>
  25.            <interceptor name="token"class="org.apache.struts2.interceptor.TokenInterceptor"/>
  26.            <interceptor name="tokenSession"class="org.apache.struts2.interceptor.TokenSessionStoreInterceptor"/>
  27.            <interceptor name="validation"class="org.apache.struts2.interceptor.validation.AnnotationValidationInterceptor"/>
  28.            <interceptor name="workflow"class="com.opensymphony.xwork2.interceptor.DefaultWorkflowInterceptor"/>
  29.            <interceptor name="store"class="org.apache.struts2.interceptor.MessageStoreInterceptor"/>
  30.            <interceptor name="checkbox"class="org.apache.struts2.interceptor.CheckboxInterceptor"/>
  31.            <interceptor name="profiling"class="org.apache.struts2.interceptor.ProfilingActivationInterceptor"/>
  32.            <interceptor name="roles"class="org.apache.struts2.interceptor.RolesInterceptor"/>
  33.            <interceptor name="jsonValidation"class="org.apache.struts2.interceptor.validation.JSONValidationInterceptor"/>
  34.            <interceptornameinterceptorname="annotationWorkflow"class="com.opensymphony.xwork2.interceptor.annotations.AnnotationWorkflowInterceptor"/>



    对于sturts2自带的拦截器,使用起来就相对比较方便了,我们只需要在struts.xml的action标签中加入<interceptor-ref name=" logger " />并且struts.xml扩展struts-default,就可以使用,

   如果是要自定义拦截器,首先需要写一个拦截器的类:



  1. package ceshi;
  2. import com.opensymphony.xwork2.ActionInvocation;
  3. import com.opensymphony.xwork2.interceptor.AbstractInterceptor;
  4.
  5. publicclassAuthorizationInterceptor extends AbstractInterceptor {
  6.
  7.     @Override
  8.     public Stringintercept(ActionInvocation ai)throws Exception {
  9.
  10.            System.out.println("abc");
  11.             return ai.invoke();
  12.
  13.     }
  14.
  15. }


并且在struts.xml中进行配置



  1. <!DOCTYPEstruts PUBLIC
  2. "-//Apache SoftwareFoundation//DTD Struts Configuration 2.0//EN"
  3. "http://struts.apache.org/dtds/struts-2.0.dtd">
  4.
  5.
  6. <struts>
  7.     <package name="test"extends="struts-default">
  8.      <interceptors>
  9.       <interceptor name="abc"class ="ceshi.AuthorizationInterceptor"/>
  10.     </interceptors>
  11.         <action name="TestLogger"class="vaannila.TestLoggerAction">
  12.            <interceptor-refnameinterceptor-refname="abc"/>
  13.            <result name="success">/success.jsp</result>
  14.            </action>
  15.     </package>
  16. </struts>



    8、一旦Action执行完毕,ActionInvocation负责根据struts.xml中的配置找到对应的返回结果。返回结果通常是(但不总是,也可能是另外的一个Action链)一个需要被表示的JSP或者FreeMarker的模版。在表示的过程中可以使用Struts2 框架中继承的标签。在这个过程中需要涉及到ActionMapper


在上述过程中所有的对象(Action,Results,Interceptors,等)都是通过ObjectFactory来创建的。



Struts2和struts1的比较

    struts2相对于struts1来说简单了很多,并且功能强大了很多,我们可以从几个方面来看:

    从体系结构来看:struts2大量使用拦截器来出来请求,从而允许与业务逻辑控制器 与 servlet-api分离,避免了侵入性;而struts1.x在action中明显的侵入了servlet-api.

    从线程安全分析:struts2.x是线程安全的,每一个对象产生一个实例,避免了线程安全问题;而struts1.x在action中属于单线程。

    性能方面:struts2.x测试可以脱离web容器,而struts1.x依赖servlet-api,测试需要依赖web容器。

    请求参数封装对比:struts2.x使用ModelDriven模式,这样我们 直接 封装model对象,无需要继承任何struts2的基类,避免了侵入性。

    标签的优势:标签库几乎可以完全替代JSTL的标签库,并且 struts2.x支持强大的ognl表达式。

    当然,struts2和struts1相比,在 文件上传,数据校验 等方面也 方便了好多。在这就不详谈了。



    一个比较优秀的框架可以帮着我们更高效,稳定的开发合格的产品,不过我们也不要依赖框架,我们只要理解了思想,设计模式,我们可以自己扩展功能,不然 就要 永远让别人牵着走了!
