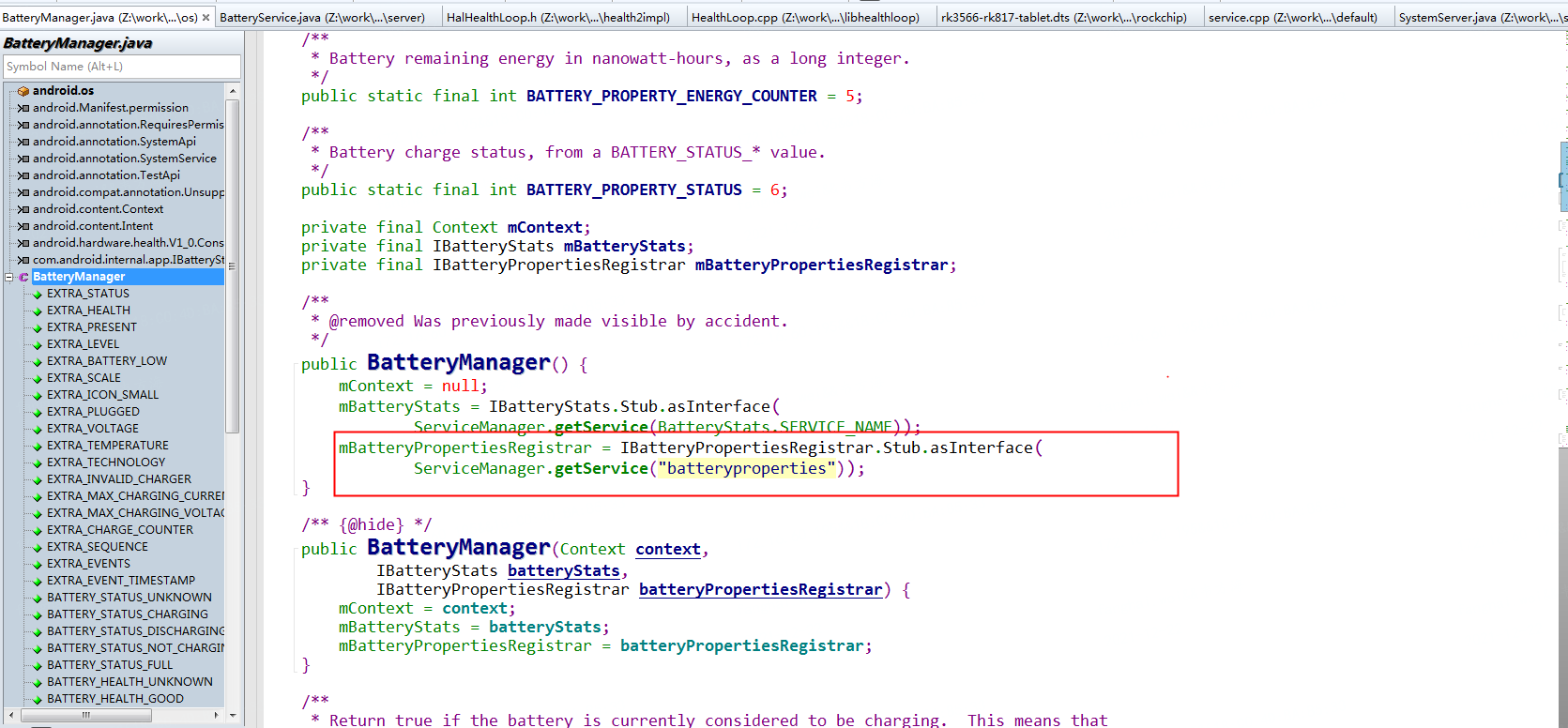

一、应用接口层 frameworks\base\core\java\android\os\BatteryManager.java

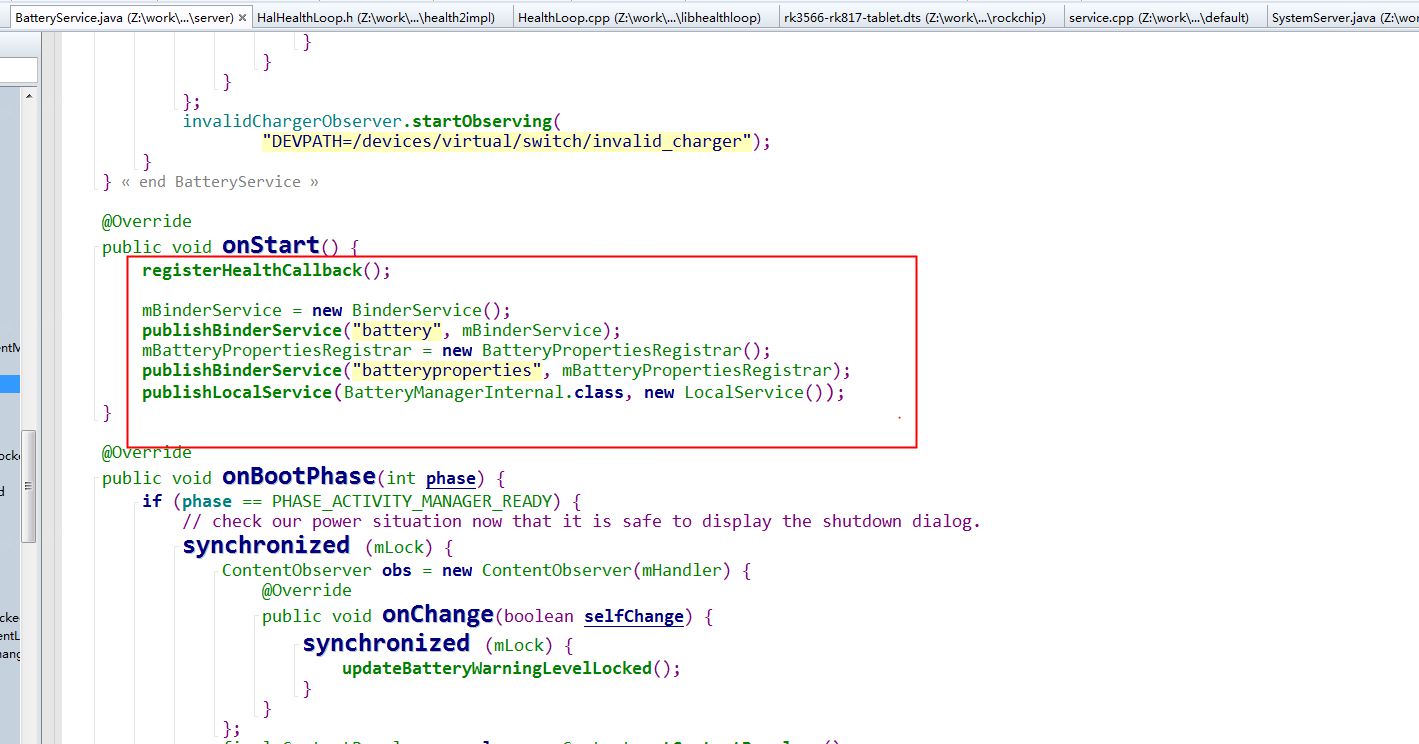

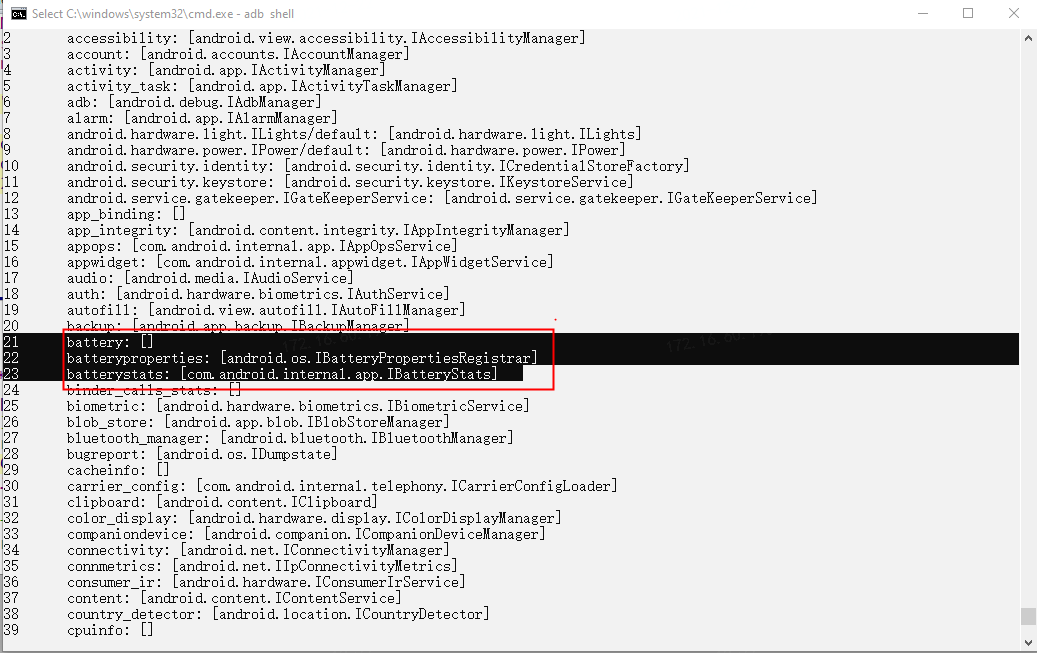

二、服务层 frameworks\bfase\services\core\java\com\android\server\BatteryService.java ，onStart将电池监听注册到底层。

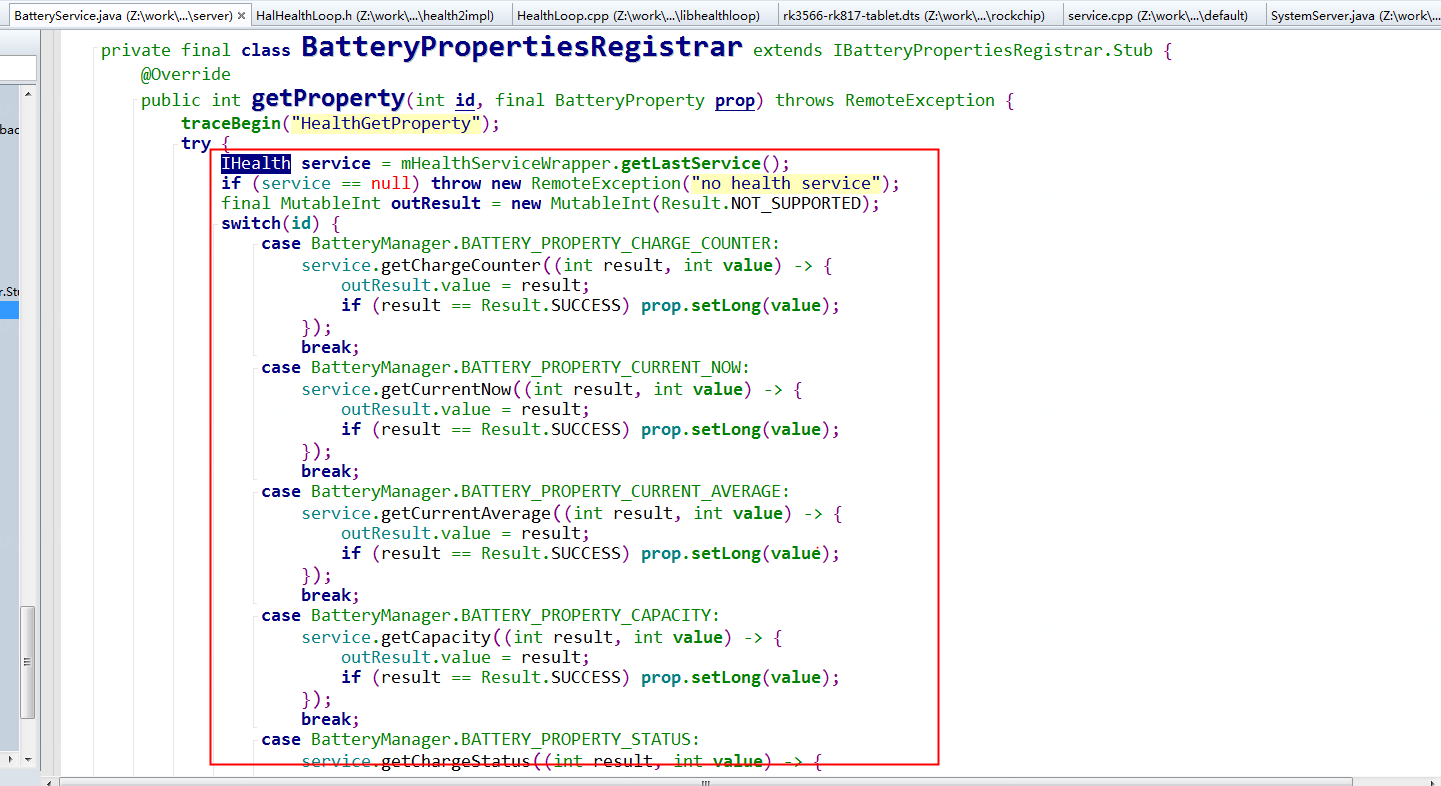

三、frameworks\bfase\services\core\java\com\android\server\BatteryService.java
通过 HIDL服务调用HAL。

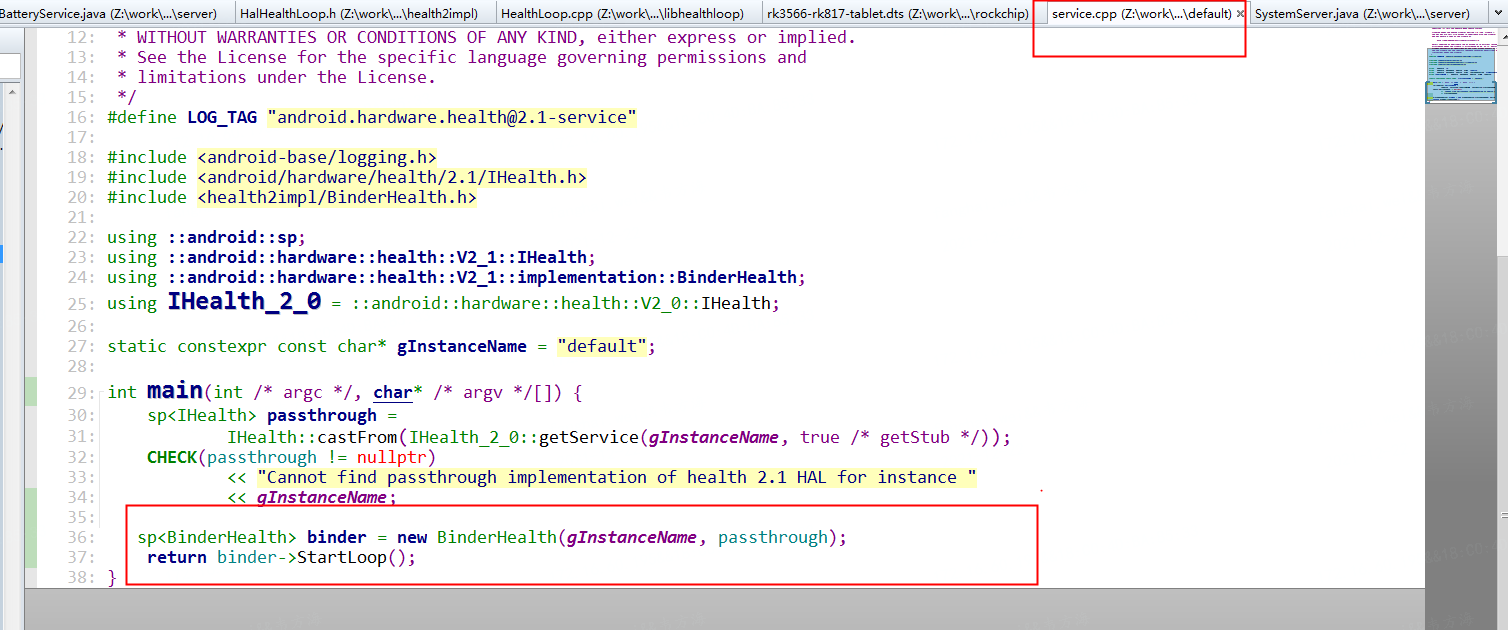

四、hidl服务在 \hardware\interfaces\health\2.1\default\service.cpp
五、到这里从log上看就打开一个android.hardware.health@2.1-service服务了。

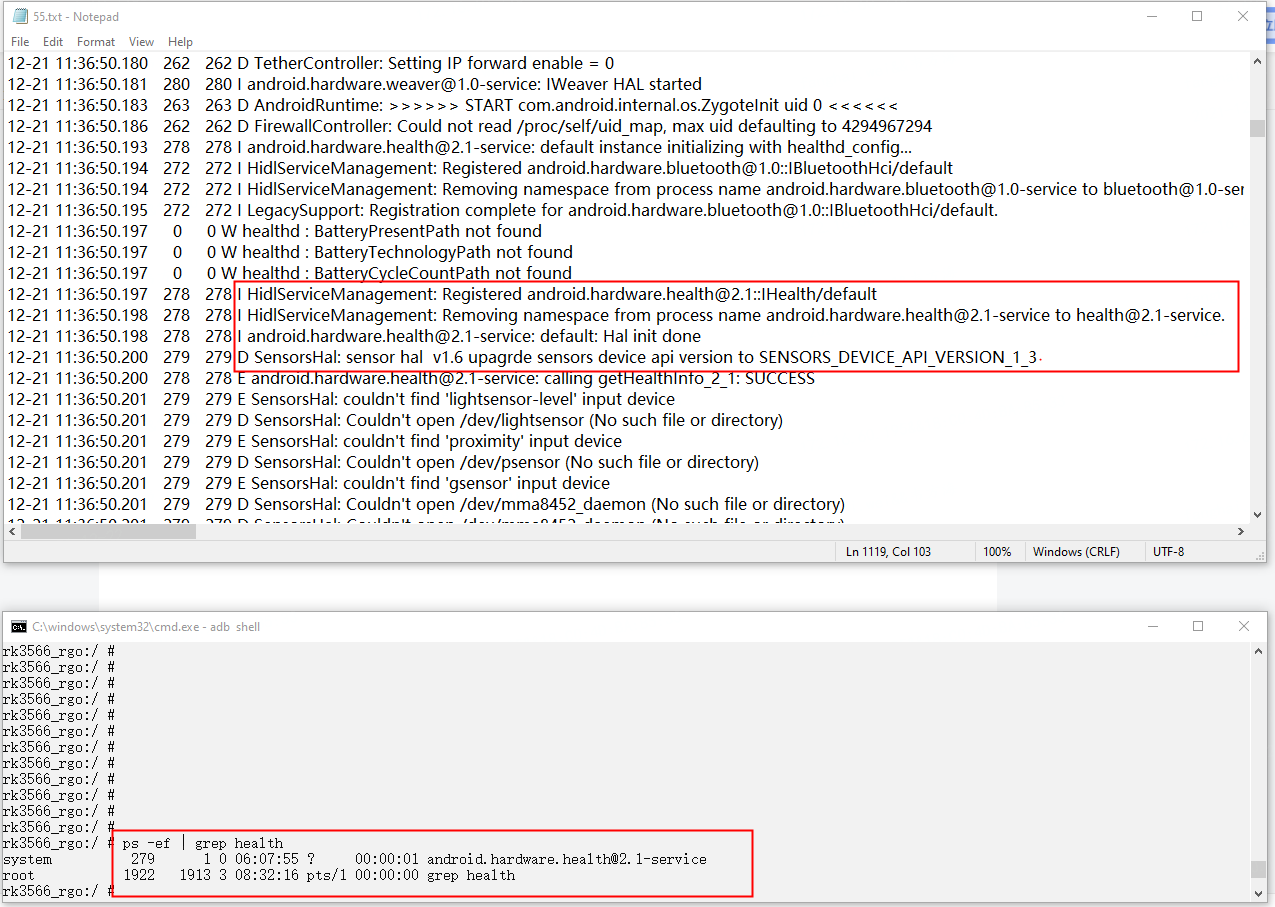

1、查看log看服务。
2、绑定模式的服务代码流程

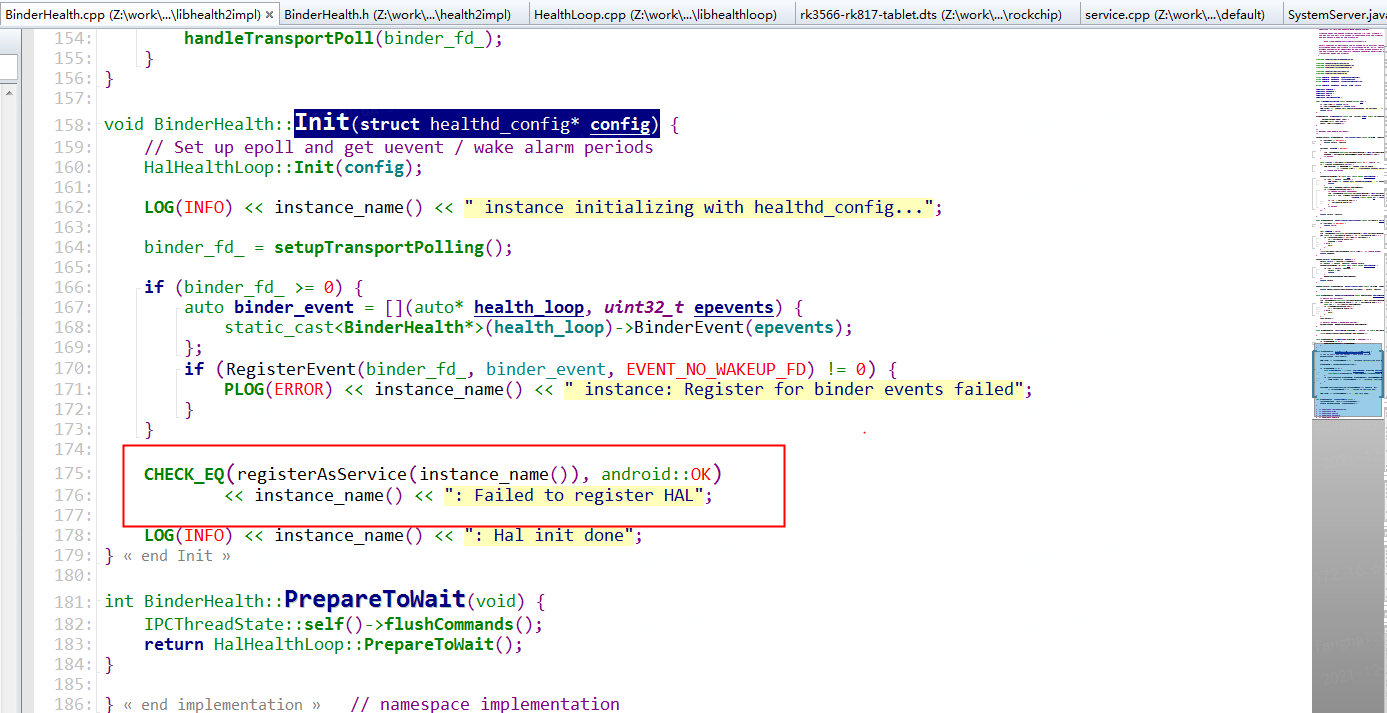

hardware\interfaces\health\2.1\default\service.cppStartLoop()hardware\interfaces\health\utils\libhealthloop\HealthLoop.cppStartLoop() >InitInternal() > Init(&healthd_config_)hardware\interfaces\health\utils\libhealth2impl\BinderHealth.cppInit(struct healthd_config* config)
六、涉及的代码比较多，这里就简单分析一下后面的过程，从log上一直会打印下面的跟电池有关的信息，我这里就分析这些信息是怎么来，简单跟踪一下过程。

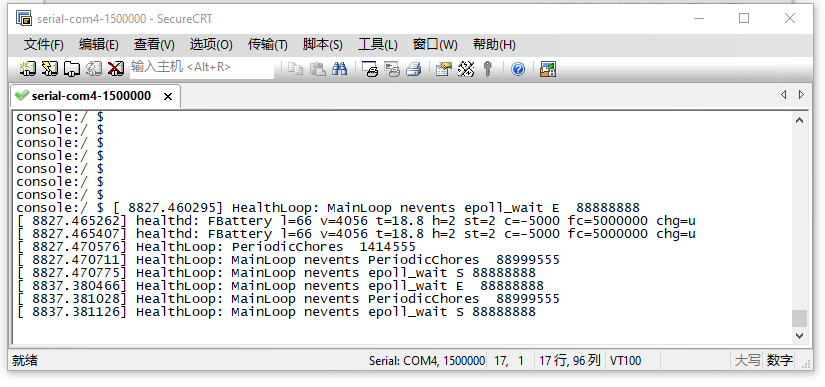

1、电池检测的log。

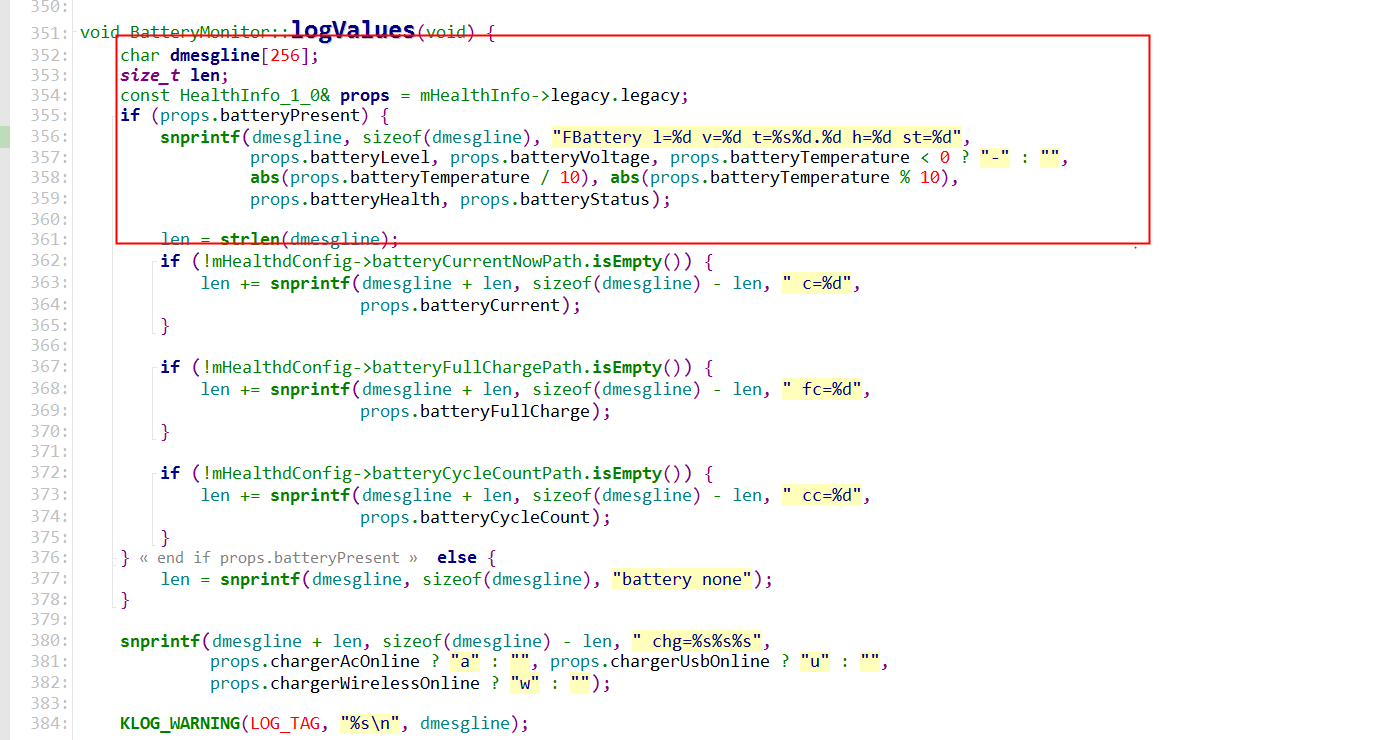

2、跟踪得到上面的大概流程如下，最后的打印在BatteryMonitor.cpp 里面的logValues。
hardware\interfaces\health\2.1\default\service.cpp
binder->StartLoop();hardware\interfaces\health\utils\libhealthloop\HealthLoop.cpp
StartLoop()->MainLoop-> PeriodicChores -> ScheduleBatteryUpdate(); ->hardware\interfaces\health\utils\libhealth2impl\HalHealthLoop.cpp
ScheduleBatteryUpdate() _>update();\hardware\interfaces\health\utils\libhealth2impl\Health.cpp
update() >logValues()\system\core\healthd\BatteryMonitor.cpp
logValues

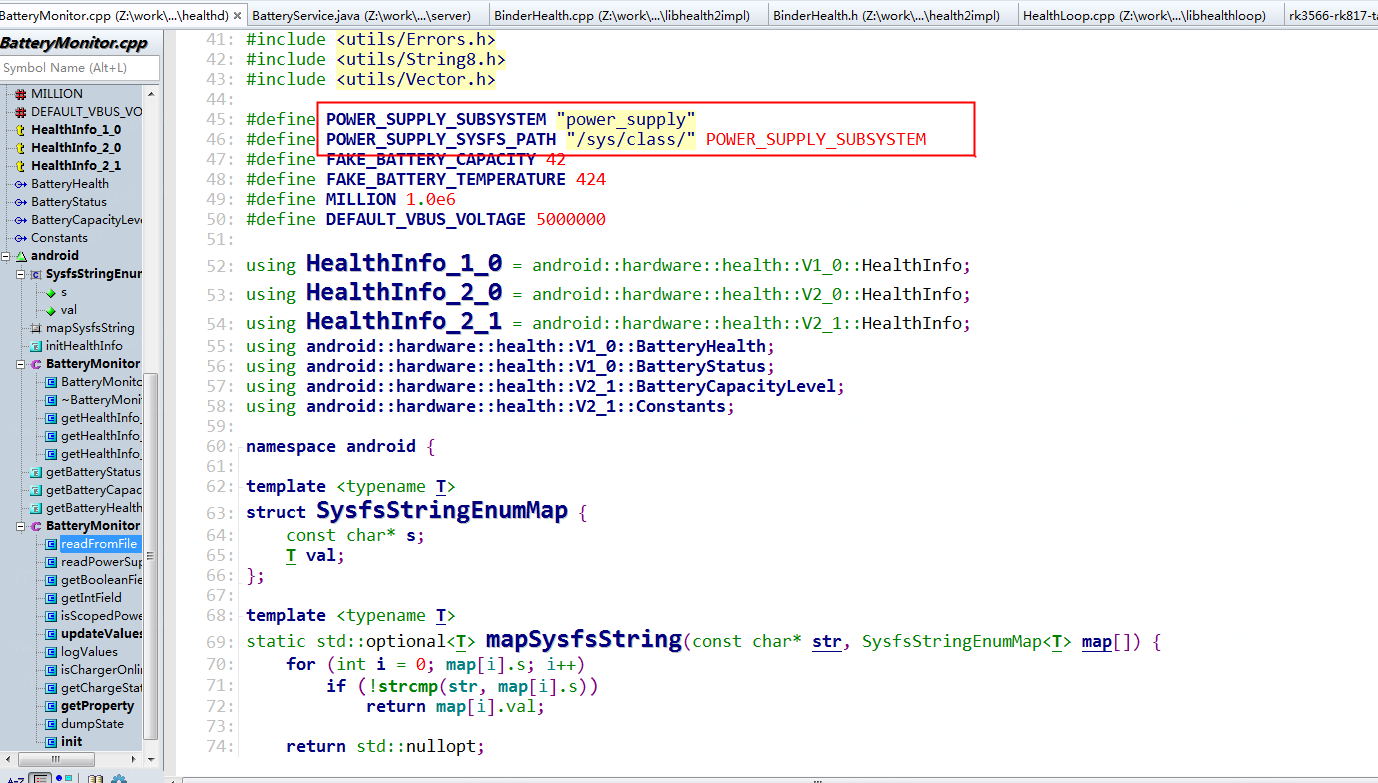

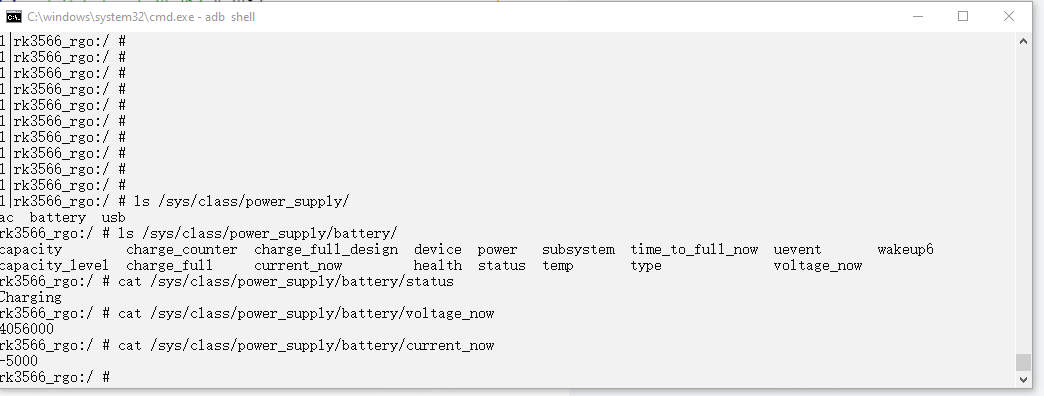

3、在system\core\healthd\BatteryMonitor.cpp里面通过/sys/class/power_supply/battery/ 读底层的电池信息。
七、参考文章
Android Battery 架构_shichaog的专栏-CSDN博客_android battery
