【第二届集成电路EDA备赛】二、Icarus Verilog（iverilog）快速上手使用（基于Linux）

一、iverilog源码下载编译安装

安装一些必要的依赖：

sudo apt-get install autoconf -y
sudo apt-get install gperf -y
sudo apt-get install bison -y
sudo apt-get install flex -y

新建几个文件夹：

cd /home/clay/linux
mkdir EDA
cd EDA
mkdir install

下载iverilog源码：

cd /home/clay/linux/EDA
git clone https://gitee.com/ReCclay/iverilog.git

编译iverilog：

总体步骤是：配置 -> 编译 -> 安装

cd /home/clay/linux/EDA/iverilog
sh autoconf.sh
./configure --prefix=/home/clay/linux/EDA/install CFLAGS=-g
make -j4
sudo make install

./configure -h命令：查看更多配置信息
--prefix=xxx参数：决定make install 时可执行文件安装到哪个地方
CFLAGS=-g参数：gcc或g++编译时方便debug
make -j4命令：j4表示4核编译，需要注意第一次make会比较慢

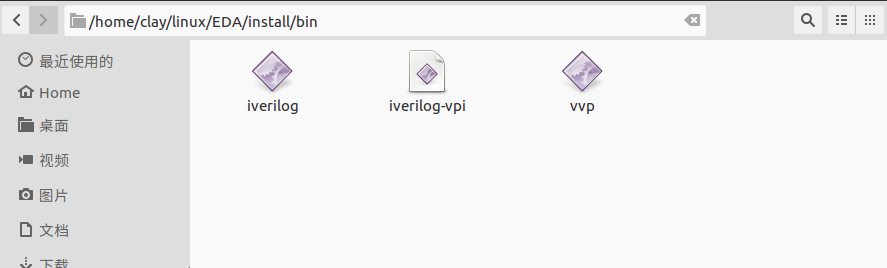

可以在/home/clay/linux/EDA/install/bin目录看到生成的可执行文件！

二、iverilog修改与运行

2.1、iverilog编译流程介绍与分析

1、介绍

iverilog也是一个编译器，而一个编译器通常可分为以下5个阶段：

• ①、Preprocess：写入宏等变量到程序
• ②、Parse：语法分析、词法分析，由verilog文件生成pform文件【参考pform.h】
• ③、Elaboration：输入pform，生成网表文件netlist【参考netlist.h或者netlist.txt】【竞赛要求做的东西在这一步之后】
• ④、Optimization：输入netlist，输出仍是netlist。删除无用的边、node、变量等
• ⑤、Code generation：生成可执行代码vvp code【参考vvp/README.txt】

虽然主程序的名字是iverilog，但是iverilog仅仅是生成ivlpp和ivl的命令（cmd），并没有做具体的工作， ivlpp和ivl是顺序执行的。 （Ivlpp的输出作为ivl的输入）

对于编译阶段，程序分为两个可执行文件ivlpp和ivl， ivlpp是预处理部分（对应上述步骤1），ivl是处理的上述步骤2-5。

2、分析

首先打开源码根目录下的main.cc，是ivl的主函数！

ivl主函数对应到代码，关系如下所示【包含②~⑤】：

• main函数中的前面是处理参数和option，跳过。
• Parse：1124行：rc += pform_parse(source_files[idx]);，输入一些sourcefile，输出pform，接着中间代码是打印一些信息。
• Elaboration：1225行：Design*des = elaborate(roots);，生成netlist。netlist是Design类型，该类型是一个整个structure，可以拿到verilog里的任何信息：module、变量、always、initial、assign、expression…
• Optimization：接下来做了一些优化，不必关心，跳过。
• Code generation：1315行：if (int emit_rc = des->emit(&dll_target_obj)) { ，做的是一个code generation。最后在1348行：EOC_cleanup();，程序执行结束，释放内存。

3、测试

跑一个简单的示例：

cd /home/clay/linux/EDA/iverilog/examples
/home/clay/linux/EDA/install/bin/iverilog hello.vl
./a.out

iverilog是一个解释型的，生成的a.out是可读的。

cat a.out

最终是用/home/clay/linux/EDA/install/bin/vvp这个可执行文件执行的！

编写一个驱动冲突文件test.v用以接下来的测试，具体代码如下：

module dut (input a,b,c,e, output q);
wire a,b,c;
reg r;
reg clk;
reg q;
reg d;
always @(a,b,c)d = a & (b | c);
always @(e)q = e;
always @(posedge clk)q = d;
endmodule

2.2、iverilog修改

1、修改

接下来才是到真正修改的时候了

在/home/clay/linux/EDA/iverilog/main.cc中的1315行，添加des->examples();调用。

在/home/clay/linux/EDA/iverilog/net_design.cc中的1023行，添加如下代码：

void Design::examples(void)
{
    std::map<NetNet*, int> net_map;for (NetProcTop* cur = procs_; cur; cur = cur->next_){
    NetEvWait* np = dynamic_cast<NetEvWait *>(cur->statement());if(!np) continue;NetAssign* ass = dynamic_cast<NetAssign *>(np->statement());if(!ass) continue;unsigned cnt = ass->l_val_count();assert(cnt > 0);NetAssign_* lval = ass->l_val(0);NetNet* net = lval->sig();if (net_map.find(net) == net_map.end())net_map[net] = 1;else{
    printf("Var %s has multi-driver!\n", (net->name().str()));}}
}

上述代码思路讲解：

• std::map<NetNet*, int> net_map;：定义了一个c++中的map数据类型，map格式是键值对（key-value）的形式，其中key对应的是NetNet类型，value对应的是int类型。NetNet是iverilog中表示verilog中reg wire等类型的类，NetNet区分是reg还是wire通过其成员函数type。int用来进行driver计数（当然计数这只是其中一种思路）。
• for (NetProcTop* cur = procs_; cur; cur = cur->next_){ ：其中的procs_是Design数据结构下的成员变量，全称是process，对应verilog中的一个always过程块！当然了，一个initial也叫procs_。procs是一个链表，这个链表通过其成员next_便可以遍历整个procs_，即遍历所有的always（或initial）过程块。举例对应verilog代码如下：

always @(a,b,c)d = a & (b | c);

• NetEvWait* np = dynamic_cast<NetEvWait *>(cur->statement());：cur是链表procs_中的某一个，procs_下的statement成员函数，返回的类型是NetEvWait，对应到verilog就是always块中除了always关键字剩余的部分！举例对应verilog代码如下：

	  @(a,b,c)d = a & (b | c);

• NetAssign* ass = dynamic_cast<NetAssign *>(np->statement());：拿到赋值语句，举例对应verilog代码如下：

    d = a & (b | c);

• unsigned cnt = ass->l_val_count();：计算赋值表达式中左值个数，需要注意对于这个例子中左值只有1个，但是对于其他case，左值可能有两个。如{a, b} = 2'b01，即a=0,b=1。

• NetAssign_* lval = ass->l_val(0);：在这个例子中，只拿了1个左值，其返回值是NetAssign_类型！

• NetNet* net = lval->sig();：我们需要的是NetNet，通过sig()这个函数就可以从NetAssign_类型拿到NetNet类型了！

• if (net_map.find(net) == net_map.end())：判断map中是否有该net，若没有则放进去，若有则提示冲突！

注意：

• 1、/home/clay/linux/EDA/iverilog/net_design.cc里用到了c的printf函数，别忘了在最上面加上stdio.h文件，即# include <stdio.h>！
• 2、net_design.cc文件中只是类函数examples的实现，还需要在/home/clay/linux/EDA/iverilog/netlist.h文件中5076行添加类函数examples的声明，即void examples(void);
• 3、修改好iverilog之后，还需要重新再走一次上面的“配置->编译->安装”流程：

cd /home/clay/linux/EDA/iverilog
./configure --prefix=/home/clay/linux/EDA/install CFLAGS=-g
make -j4
sudo make install

2、测试

切换到目录：

cd /home/clay/linux/EDA/iverilog/examples

运行test.v：

/home/clay/linux/EDA/install/bin/iverilog test.v

由于驱动冲突，会出现如下提示：

Var q has multi-driver!

当然以上示例是在Elaboration之后进行处理，当然也可以在Parse之后进行处理。

如果在Elaboration之后进行处理，要了解清楚netlist，如果在Parse之后进行处理，要了解清楚pform。

三、iverilog的Debug

GDB使用快速入门，可以参考<这里>。

要了解清楚iverilog的数据结构对应verilog的哪条语句（哪种数据类型），debug是一个非常好的手段。ivl是我们主要debug的地方！

iverilog在/home/clay/linux/EDA/iverilog/driver/main.c中，从主函数中找到其中的t_compile，然后跳转到函数的具体实现（425行）！从该函数的注释中可以得出，该函数主要准备了Preprocess command 和 ivl command。在493行rc = system(cmd);准备完成，其中变量cmd里面包含了ivlpp和ivl，system就是执行系统调用。

在490行有printf打印信息，可以通过加入-v选项，将489行的verbose_flag标志打开！

495行~502行，是删除一些临时文件，在DEBUG的时候我们应该将其保留，如何保留？
将IVERILOG_ICONFIG环境变量设上去即可。如何设置？

在终端输入export IVERILOG_ICONFIG=1来设置环境变量，输入echo $IVERILOG_ICONFIG打印，验证是否设置成功。

当然啦，也可以使用setenv IVERILOG_ICONFIG=1来设置环境变量！

接着再次运行test.v，需要注意这次得加上-v选项，可以打印一些有用的信息，：

cd /home/clay/linux/EDA/iverilog/examples
/home/clay/linux/EDA/install/bin/iverilog test.v -v

运行效果如下图：

其中我们可以看到translate，他有两个命令，分别对应ivlpp和ivl（两者用竖线分隔），内容如下

#ivlpp
/home/clay/linux/EDA/install/lib/ivl/ivlpp  -v -L -F"/tmp/ivrlg26e52384a" -f"/tmp/ivrlg6e52384a" -p"/tmp/ivrli6e52384a"#ivl
/home/clay/linux/EDA/install/lib/ivl/ivl -v -C"1" -C"/home/clay/linux/EDA/install/lib/ivl/vvp.conf"

我们来debug上述的ivl，输入以下命令：

当然，别忘了先安装cgdb：sudo apt-get install cgdb -y

cgdb --args /home/clay/linux/EDA/install/lib/ivl/ivl -v -C"1" -C"/home/clay/linux/EDA/install/lib/ivl/vvp.conf" test.v

运行效果如下图：

我们想停在Design::examples这个函数，可以设置断点，方法如下：

b Design::examples

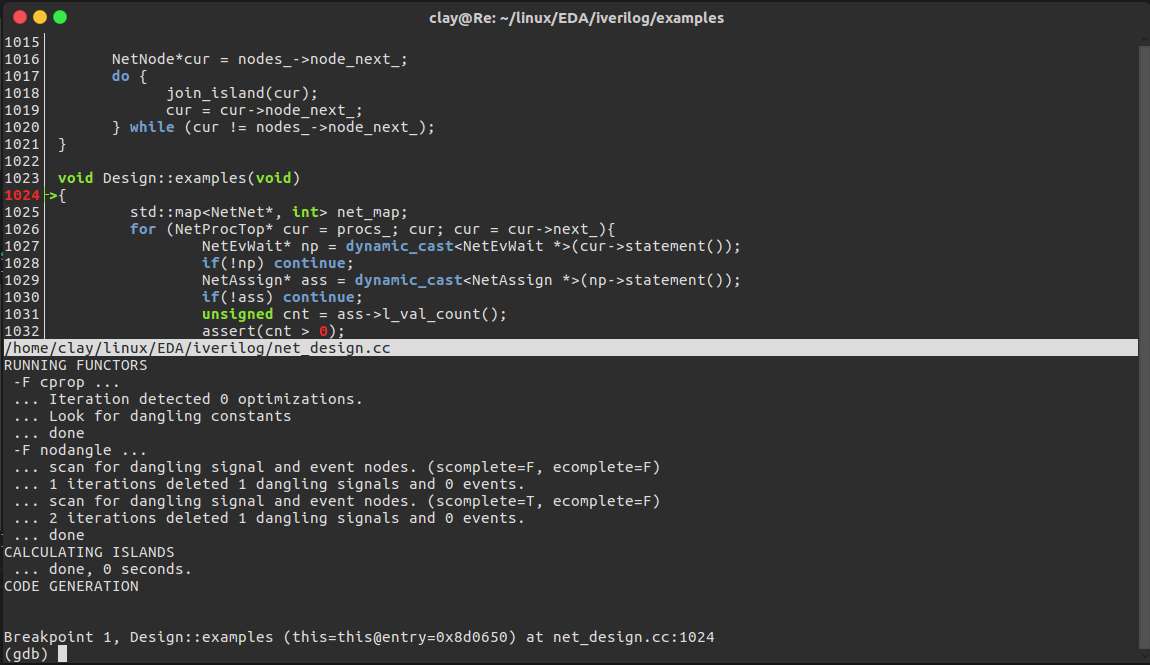

然后输入r（即run），来运行程序到断点，效果如下图所示：

接着输入n（即next）可以单步调试，输入p procs_可以查看procs_变量的内容。（p即表示print），如下图所示：

上图中，由于procs_是一个链表，所以我们打印出来是一个指针的形式。

可以输入p *procs_查看具体内容，如下图所示：

其中next_表示链表下一个单元地址，type表示它的类型，从上图可以看出是always类型。

输入set p o o命令后，再输入p *procs_，可以更清楚地看到具体的数据类型，效果如下图：

其中，直观看到是一个NetProcTop类型的，然后基类是LineInfo。

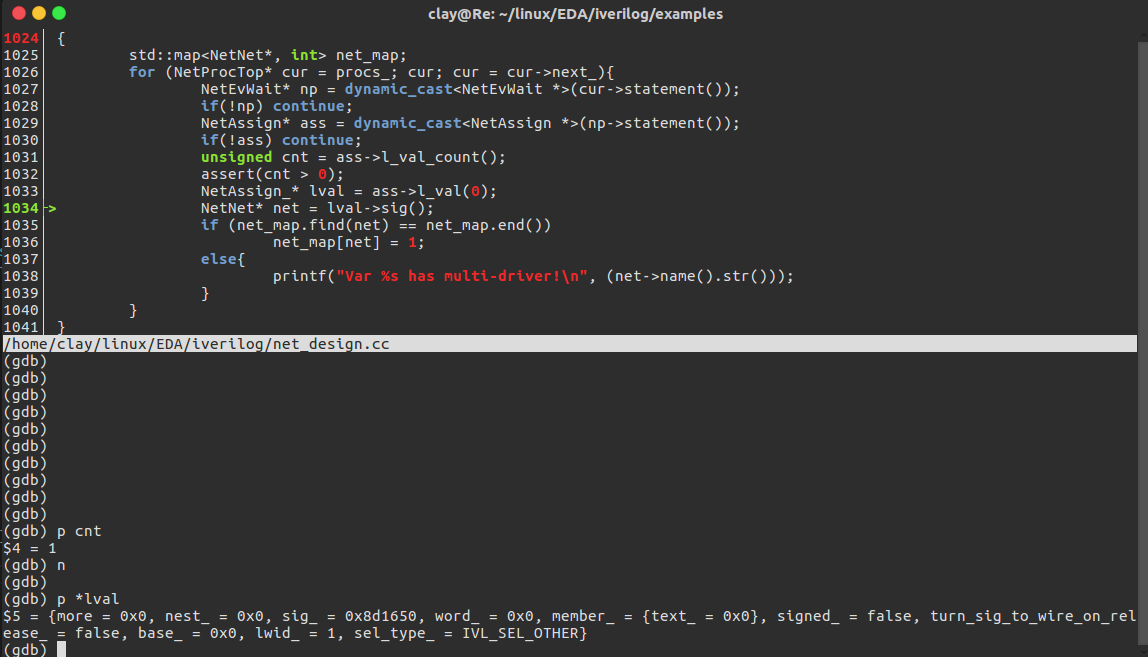

同样的方法，继续运行，使用p *lval查看lval的值，效果如下图：

其中的sig_就是源码中1034行对应的sig()，输出类型是NetNet类型！

还有一些word_、lwid_、nest_、base_对于这个case来说是空的，其他case来说他们不一定为空。这些对于做题时需要的，在debug其他case过程中，需要明白以上三个值的含义！
