GridLayout布局特点:将整个屏幕分成行*列的形式,每个网格上放一个组件;
在往网格中放置控件的时候, 会自动按照水平或垂直方向添加。
几个常用属性
android:rowCount=”5” 设置行数
android:columnCount=”4” 设置列数
android:orientation=”horizontal” 设置添加方向
//———————以上三个属性是要在GridLayout标签中添加的————————-
android:layout_rowSpan=”2” 设置占几行
android:layout_columnSpan=”2” 设置占几列
android:layout_gravity=”fill” 以上两个属性要显示效果需要设置layout_gravity属性值为fill

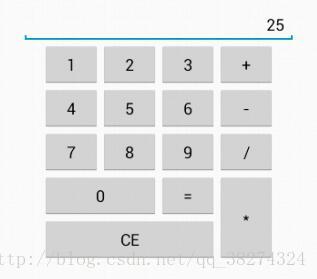

实例:实现一个简易的计算器界面:
布局文件:
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"android:orientation="vertical"android:paddingBottom="@dimen/activity_vertical_margin"android:paddingLeft="@dimen/activity_horizontal_margin"android:paddingRight="@dimen/activity_horizontal_margin"android:paddingTop="@dimen/activity_vertical_margin"tools:context="com.example.gridlayoutdemo.MainActivity" ><EditText android:id="@+id/text"android:layout_width="300dp"android:layout_height="wrap_content"android:layout_gravity="center_horizontal"android:gravity="right" /><GridLayout android:layout_width="wrap_content"//声明长和宽均为包裹网格本身,若为match_parent则会在合并时出现小问题android:layout_height="wrap_content"android:layout_gravity="center_horizontal"android:columnCount="4" //必须添加的行和列信息android:rowCount="5" android:orientation="horizontal"//注明排列方向;><Button android:id="@+id/button1"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_weight="1"android:text="1" /><Button android:id="@+id/button2"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="2" /><Button android:id="@+id/button3"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="3" /><Button android:id="@+id/buttonadd"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="+" /><Button android:id="@+id/button4"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="4" /><Button android:id="@+id/button5"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="5" /><Button android:id="@+id/button6"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="6" /><Button android:id="@+id/buttondown"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="-" /><Button android:id="@+id/button7"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="7" /><Button android:id="@+id/button8"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="8" /><Button android:id="@+id/button9"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="9" /><Button android:id="@+id/buttonelim"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="/" /><Button android:id="@+id/button0"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_columnSpan="2"android:layout_gravity="fill"android:text="0" /><Button android:id="@+id/buttongrade"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="=" /><Button android:id="@+id/buttonride"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_rowSpan="2"android:layout_gravity="fill"android:text="*" /><Button android:id="@+id/buttonce"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_columnSpan="3"android:layout_gravity="fill"android:text="CE" /></GridLayout>
</LinearLayout>
