站在巨人的肩膀上--学习用例图(UML)


1.什么是用例图?

  1. 用例图是显示谁将是相关的用户,用户希望系统提供什么服务以及用户需要为系统提供的服务

  2. 用例图最常用来描述系统以及子系统

  3. 用例是由参与者驱动的 ,参与者可以说人也可以是某一事物

2.用例图六要素

  • 参与者(Actor
  • 用例(UseCase
  • 关联关系(Association
  • 包含关系(Include
  • 扩展关系(Extend
  • 泛化关系(Generalization






  2.1参与者(Actor)

  • 是系统外部的一个实体
  • 参与用例的执行过程
  • 通过向系统输入或请求系统输入某些事件来触发系统的执行
  • 由参与用例时所担当的角色来表示
  • 每个参与者可以参与一个或多个用例

   如图所示参与者的表示形式:

  2.1.1 参与者的类型

  •   1. 系统用户
  •   2 与所建造的系统交互的其他系统
  •   3 一些可以运行的进程




                    在用例图中使用泛化关系来描述多个参与者之间的公共行为








   2.2 用例

   2.2.1用例的作用

  •   外部可见的系统功能单元
  •   在不揭示系统内部构造的前提下定义连贯的行为
  •   不是需求会功能的规格说明,但是也能展示和体现其所描述的过程中的需求情况



   2.2.2如何识别用例



   识别用例最好的方法就是从分析系统的参与者开始,考虑每个参与者是如何使用系统的,然后对这些事件流进行简要说明注明条件等等

   2.2.3 用例图的属性



      1. 事件流   描述一个用例在执行时,执行者和系统之间的交互过程.这个过程包含多个分支

             包括  1. 基本流 对用例中常规和预期路径的描述

                   2. 备选流   由于受到其他因素的影响,用例执行了其他的路径



   2.前置条件

        是该用例执行的前提条件,用来描述在什么条件下可以开始执行一个事件流



   3.后置条件

        说明用例结束时系统的状态

    注:前置条件和后置条件可以用于用例的验证和评审


3.关联关系

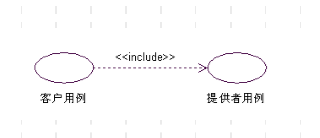

4.包含关系

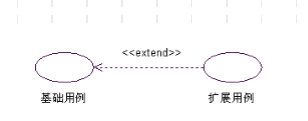

5.扩展关系

  •   扩展用例被定义为基础用例的增量扩展
  •   基础用例提供扩展点以增加新的行为
  •   扩展用例提供插入片段以插入到基础用例的扩展点上

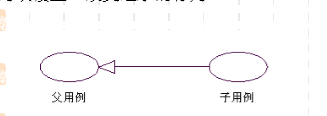

6.泛化关系






ps:


7.用例图的建模技术

  • 识别系统外部的参与者。
  • 将类似参与者组织成泛化的结构层次。
  • 在需要加深理解的地方,为每个参与者提供一个构造型。
  • 将参与者放入到用例图中,并说明参与者与用例之间的通信路径。

2.需求建模

  • 识别系统的外部参与者来建立系统的语境。
  • 考虑每一个参与者期望的行为或需要系统提供的行为。
  • 把这些公共的行为命名为用例。
  • 确定提供者用例和扩展用例。
  • 对这些用例、参与者和它们之间的关系建模。
  • 用注释修饰用例。





8.用例图画图步骤

  • 确定系统涉及的总体信息
  • 确定参与者
  • 确定系统的用例
  • 利用工具进行画图



   由于现在我正在学习机房收费系统的UML图,这里就以此为例



   首先我的机房收费系统参与者包含三个 一般用户 操作员 管理员

我的用例就是此系统中每个模块下的各个功能,例如在我的一般用户模块下:包含查询学生上机记录,查询余额,修改密码等等功能,这些都是用例 ,确定好用例就可以画图了

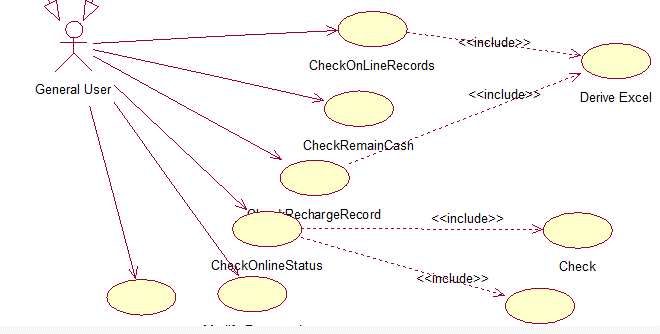

   下面是部分图



通过对这些知识的了解,画一个用例图就很容易了

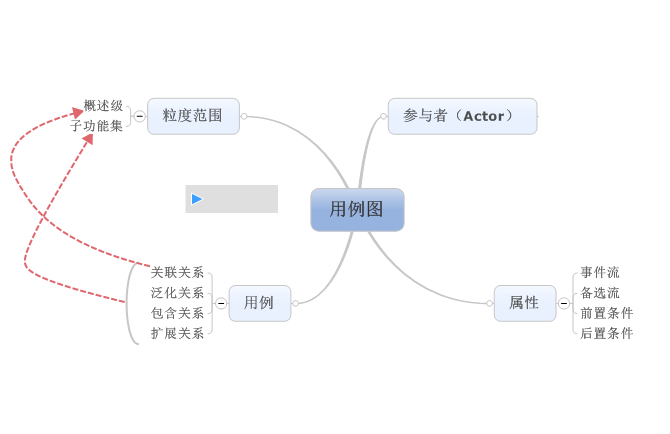

9.用例图总体

    用例图就总结了这么多,日后还要继续的总结和完善。如有不足请多指点! 没有着手的时候感觉好难画,可真正的去做的时候,豁然开朗了! 下面的知识会更加精彩
