Hadoop（五）—— HDFS之NameNode、SecondaryNameNode

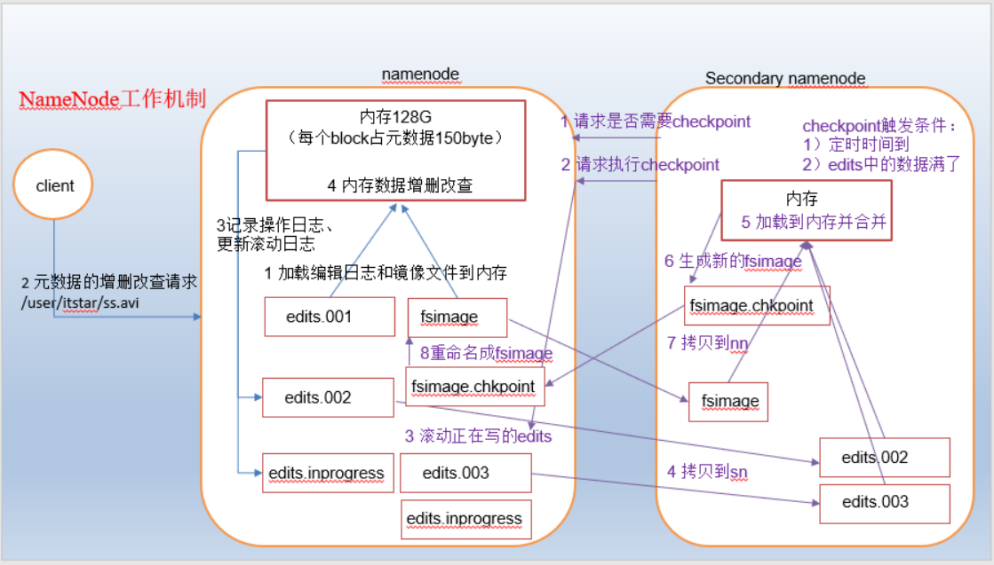

1. NamaNode和Secondary NameNode工作机制

第一阶段：NameNode启动

1. 第一次启动NameNode格式化后，创建fsimage和edits文件。如果不是第一次启动，直接加载编辑日志(edits)和镜像文件(fsimage)到内存。
2. 客户端对元数据进行增删改的请求。
3. NameNode记录操作日志，更新滚动日志。
4. NameNode在内存中对数据进行增删改查。

第二阶段：Secondary NameNode工作

1. Secondary NameNode询问NameNode是否需要checkpoint（checkpoint触发条件：时间，操作次数）。直接带回NameNode是否检查结果。
2. Secondary NameNode请求执行checkpoint。
3. NameNode滚动正在写的edits日志。
4. 将滚动前的编辑日志和镜像文件拷贝到Secondary NameNode。
5. Secondary NameNode加载编辑日志和镜像文件到内存，并合并。
6. 生成新的镜像文件fsimage.chkpoint。
7. 拷贝fsimage.chkpoint到NameNode。
8. NameNode将fsimage.chkpoint重新命名成fsimage

注：每个block的元数据占150byte。

checkpoint检查时间参数设置

1. 通常情况下，SecondaryNameNode每隔一小时执行一次。
   [hdfs-default.xml]

   <property>
   <name>dfs.namenode.checkpoint.period</name><value>3600</value>
   </property>


2. 一分钟检查一次操作次数，当操作次数达到1百万时，SecondaryNameNode执行一次。

   <property><name>dfs.namenode.checkpoint.txns</name><value>1000000</value><description>操作动作次数</description>
   </property><property><name>dfs.namenode.checkpoint.check.period</name><value>60</value><description> 1分钟检查一次操作次数</description>
   </property>


2. 镜像文件和编辑日志文件

NameNode被格式化之后，将在/opt/module/hadoop-2.8.4/data/dfs/name/current目录中产生如下文件，注只能在NameNode所在的节点才能找到此文件。

edits_0000000000000000000
fsimage_0000000000000000000.md5
seen_txid
VERSION

• Fsimage文件：HDFS文件系统元数据的一个永久性的检查点，其中包含HDFS文件系统的所有目录和文件idnode的序列化信息。
• Edits文件：存放HDFS文件系统的所有更新操作的路径，文件系统客户端执行的所有写操作首先会被记录到edits文件中。
• seen_txid文件保存的是一个数字，就是最后一个edits_的数字
• 每次NameNode启动的时候都会将fsimage文件读入内存，并从00001开始到seen_txid中记录的数字依次执行每个edits里面的更新操作，保证内存中的元数据信息是最新的、同步的，可以看成NameNode启动的时候就将fsimage和edits文件进行了合并。

oiv查看fsimage文件

# hdfs oiv -p 文件类型 -i 镜像文件 -o 转换后文件输出路径
hdfs oiv -p XML -i fsimage_0000000000000000316 -o /opt/fsimage.xml
cat /opt/module/hadop-2.8.4/fsimage.xml

oev查看edits文件

# hdfs oev -p 文件类型 -i 编辑日志 -o 转换后文件输出路径
hdfs oev -p XML -i edits_0000000000000000135-0000000000000000135 -o /opt/module/hadoop-2.8.4/edits.xml
cat /opt/module/hadoop-2.8.4/edits.xml

每个RECORD记录了一次操作，比如图中的
OP_ADD代表添加文件操作、OP_MKDIR代表创建目录操作。里面还记录了
文件路径（PATH）
修改时间（MTIME）
添加时间（ATIME）
客户端名称（CLIENT_NAME）
客户端地址（CLIENT_MACHINE）
权限（PERMISSION_STATUS）等非常有用的信息

3. 滚动编辑日志

正常情况HDFS文件系统有更新操作时，就会滚动编辑日志。也可以用命令强制滚动编辑日志（前提必须启动集群）。
举例：
原文件名edits_inprogress_0000000000000000321，执行以下命令后，edits_inprogress_0000000000000000321 => edits_inprogress_0000000000000000323

hdfs dfsadmin -rollEdits
Successfully rolled edit logs.
New segment starts at txid 323

4. NameNode版本号

在/opt/module/hadoop-2.8.4/data/dfs/name/current这个目录下查看VERSION

namespaceID=1778616660
clusterID=CID-bc165781-d10a-46b2-9b6f-3beb1d988fe0
cTime=1552918200296
storageType=NAME_NODE
blockpoolID=BP-274621862-192.168.1.111-1552918200296
layoutVersion=-63

• namespaceID在HDFS上，会有多个NameNode，所以不同NameNode的namespaceID是不同的，分别管理一组blockpoolID。
• clusterID集群id，全局唯一
• cTime属性标记了NameNode存储系统的创建时间，对于刚刚格式化的存储系统，这个属性为0；但是在文件系统升级之后，该值会更新到新的时间戳。
• storageType属性说明该存储目录包含的是NameNode的数据结构。
• blockpoolID：一个block pool id标识一个block pool，并且是跨集群的全局唯一。当一个新的Namespace被创建的时候(format过程的一部分)会创建并持久化一个唯一ID。在创建过程构建全局唯一的BlockPoolID比人为的配置更可靠一些。NN将BlockPoolID持久化到磁盘中，在后续的启动过程中，会再次load并使用。
• layoutVersion是一个负整数。通常只有HDFS增加新特性时才会更新这个版本号。
• storageID (存储ID)：是DataNode的ID,不唯一

5. Secondary NameNode目录结构

5.1 目录结构

在/opt/module/hadoop-2.8.4/data/dfs/namesecondary/current这个目录中查看SecondaryNameNode目录结构。

edits_0000000000000000001-0000000000000000002
fsimage_0000000000000000002
fsimage_0000000000000000002.md5
VERSION

好处：在主NameNode发生故障时（假设没有及时备份数据），可以从SecondaryNameNode恢复数据。

5.2 还原元数据的方法

方式一：将SecondaryNameNode中的数据复制到name下

# 1.jps查看NameNode进程号，杀掉NameNode，模拟NameNode挂掉
kill -9 pid# 2.删除name目录下的所有文件
cd /usr/local/hadoop-3.2.0/data/dfs/name
rm -rf *# 3.复制数据
cd /usr/local/hadoop-3.2.0/data/dfs
cp -r namesecondary/* name# 4.单独启动NameNode
hadoop-daemon.sh start namenode

方式二：使用-importCheckpoint选项启动NameNode守护进程，从而将SecondaryNameNode中数据拷贝到NameNode目录中。

# 1. 修改hdfs-site.xml
vim hdfs-site.xml
<property><name>dfs.namenode.checkpoint.period</name><value>120</value>  <!-- 2分钟 -->
</property>
<property><name>dfs.namenode.name.dir</name><value>/usr/local/hadoop-3.2.0/data/dfs/name</value>
</property># 2.模拟NameNode挂掉，并删除NameNode数据
kill -9 pid
cd /usr/local/hadoop-3.2.0/data/dfs/name
rm -rf *# 3.如果nn和sn不在同一个节点，需要先将sn复制到和nn同级的目录，然后再导入检查点数据。（等待一会ctrl+c结束）
hdfs namenode -importCheckpoint
# 如果报错the directory is already locked。删除ss下的lock文件即可。# 4.单独启动NameNode
hadoop-daemon.sh start namenode

6. 集群安全模式操作

NameNode启动时，首先将映像文件（fsimage）载入内存，并执行编辑日志（edits）中的各项操作。一旦在内存中成功建立文件系统元数据的映像，则创建一个新的fsimage文件和一个空的编辑日志。此时，NameNode开始监听DataNode请求。但是此刻，NameNode运行在安全模式，即NameNode的文件系统对于客户端来说是只读的。系统中的数据块的位置并不是由NameNode维护的，而是以块列表的形式存储在DataNode中。在系统的正常操作期间，NameNode会在内存中保留所有块位置的映射信息。在安全模式下，各个DataNode会向NameNode发送最新的块列表信息，NameNode了解到足够多的块位置信息之后，即可高效运行文件系统。
如果满足“最小副本条件”，NameNode会在30秒钟之后就退出安全模式。所谓的最小副本条件指的是在整个文件系统中99.9%的块满足最小副本级别（默认值：dfs.replication.min=1）。在启动一个刚刚格式化的HDFS集群时，因为系统中还没有任何块，所以NameNode不会进入安全模式。

# 查看安全模式状态
bin/hdfs dfsadmin -safemode get # 进入安全模式状态，不能执行重要操作（写操作）
bin/hdfs dfsadmin -safemode enter# 离开安全模式状态
bin/hdfs dfsadmin -safemode leave# 等待安全模式状态
bin/hdfs dfsadmin -safemode wait

7. NameNode多目录配置

NameNode的本地目录可以配置成多个，且每个目录存放内容相同，增加了可靠性。

hdfs-site.xml

<property><name>dfs.namenode.name.dir</name><value>file:///${hadoop.tmp.dir}/dfs/name1,file:///${hadoop.tmp.dir}/dfs/name2</value>
</property>
