第一部分 Modelsim 使用基础
一、ModelSim仿真工具
安装Quartus II13.0成功后（安装区分32.和64bit），自带仿真工具：
1.从开始—所有程序找到Altera 13.0,最终找到Modsim-Altera 仿真工具。
2.使用联调Modsim-Altera，打开Quartus II软件，tool–run simulation–RTLsimulation
其中，若联调出现问题（路径不匹配）解决方法：tools—options—EDA Tool options—Modsim-Altera 配置新路径：D:\altera\13.0sp1\modelsim_ase\win32aloem 安装在D盘时。
(1)不使用Quartus II仿真与(2)第一种方法相似,只写counter.v和tb_counter.v
(2)使用Quartus II软件的两种仿真方法：
第一种：使用 .v 格式，新建工程，新建待仿真文件和测试文件分别为counter.v和tb_counter.v
tb_counter.v中书写testbench 语法编译无误后，进行仿真的基本设置：下图：

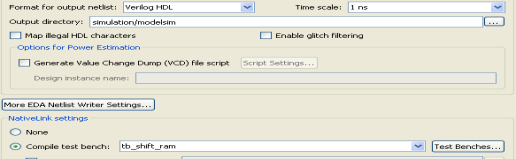

图2 选中Compile test bench后 点击 Test Benches进入

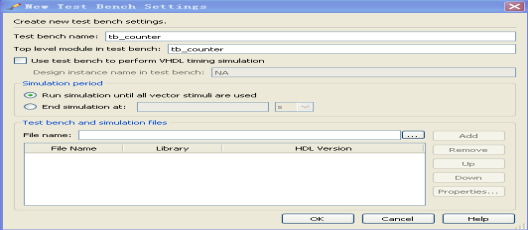

图3 图上两空均填入测试脚本名即可，之后再ADD找到tb_counter.v
第二种（推荐）：就是使用Test bench 模板 使用 .vt 格式。
1,先进入图1图2（此时不选中Compile test bench） 点击OK。
2、点击Processing –start—start-testbench writer
3. 点击黄色图标打开文件。找到counter.vt 修改完成后语法编辑无误后Modsim-Atltera联调
二、使用脚本命令加速仿真
在使用Quartus II 13.0sp1 (32-bit) 中modelsin-altera 联调仿真时，缺陷有：
1.开启仿真傻瓜式后自动仿真，Testbench各输入输出信号自动添加，如若添加寄存器信号则与前者波形曲线不同步，无法进行仿真分析
2.若修改Testbench，则必须退出仿真。然后再打开。太浪费时间
优点：不用添加IP核库
针对其缺陷 使用本机自己安装的modesim10.2c仿真软件，由于其支持tcl脚本语言以及批处理命令do文件，使用脚本文件可以大大减轻工作量，提高仿真效率。
1.建立工程
Mpf文件是要打开的仿真工程文件

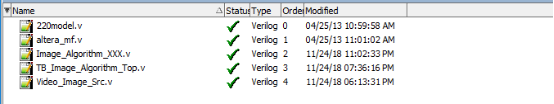

src放置以下文件，使用ip核的仿真必须有220mode.v和altera_mf.v文件D:\altera\13.0sp1\modelsim_ase\altera\verilog\src路径下可以找到，必须添加进来
2.Modelsim放置 do文件
在windows平台下的批处理文件来执行do文件，这样可以省去打开Modesim和输入执行do文件命令的麻烦。批处理文件如下：
可以将上述命令拷贝到txt文件里，修改名字和后缀为Compline.bat，双击改文件系统会自动弹出cmd.exe：
然后系统就会自动调用Mosesim并运行指定do文件，如下图所示。

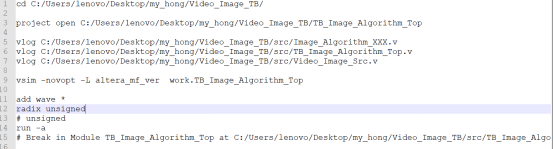

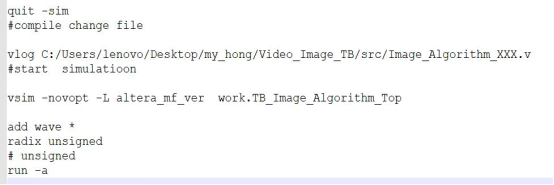

3.上述do文件是一个典型的do文件，当仿真过程中，不可避免有错误，可能的情况：发现问题-修改代码->重新编译->重新仿真。需要执行debug的do文件如下：

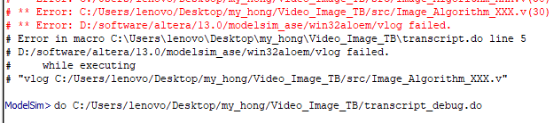

在下面直接按上建就会有上次执行的命令，不用重新输入：
最后的仿真结果如下，图示是一个模拟的摄像头时序数据，便于后期算法的调试，查找问题；再下一篇会详述基于Matlab与Modesim视频流仿真平台的搭建的流程。
