一.串口通信基础

1.串行通信

• 串行通信将数据字节分成一位一位的形式在一条传输线上逐个传送。单片机采用串行通信。特点是：传输线少，长距离传送成本低，但数据传送控制复杂。
• 串行通信的传输的传输方向：单工（数据传输只能沿一个方向），办双工（传输数据和接受数据分布进行），全双工（传输和接受同步进行）。
• 单片机采用异步通信，发送和接受设备使用各自的时钟频率，容易实现，但传输效率不高，数据格式


2.MAX232

• 实验通过MAX232电平转换芯片，可把计算机串口电平（-12V~+12V)转换为单片及TTL电平。电路原理图如下

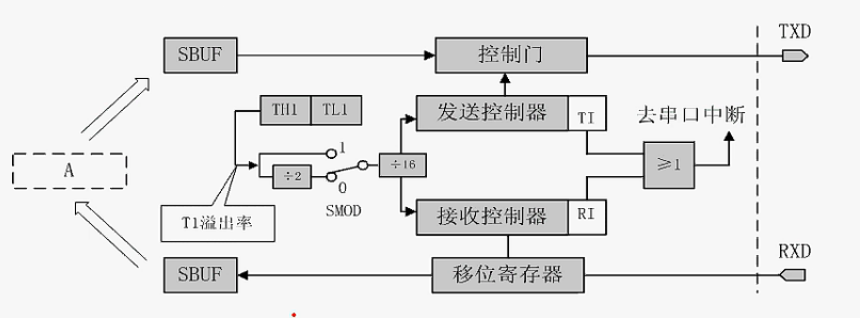

3.80C51串行口

向发送缓冲器SBUF写入数据，两个物理上独立的接收、发送缓冲器SBUF，它们占用同一地址99H ；接收器是双缓冲结构 ；发送缓冲器，因为发送时CPU是主动的，不会产生重叠错误。

4.工作方式寄存器SCON

• 介绍
• RI：接收中断标志位
  接收结束时，会由硬件置1，向CPU发出中断请求。（要由软件复位）
• TI：发送中断标志位
  发送结束时，会由硬件置1，向CPU发出中断请求。要由软件复位）
• TB8：用来存放发送的第9位。
• RB8：用来存放接收的第9位。
• REN：是串行接收允许位
  0时：允许串行接收
  1时：禁止串行接收

5.工作方式寄存器PCON

• PCON是没有位寻址的，也就是说不能直接操作SMOD要直接操作PCON寄存器。
• SMOD：是波特率是否加倍的选择位。
  0时：波特率不加倍。
  1时：波特率加倍。

6.串口的操作步骤：

第一步：设置波特率，设置定时器T1为工作方式2（设置TMOD寄存器），给计数器赋初值（工作方式2会自动重装）

第二步：设置串口工作方式，设置SCON（如果允许）。

第三步：如果使用中断方式，那么打开相应的中断和总中断。

第四步：打开定时器T1，开始产生波特率。TCON设置TRx。

二.实验例程

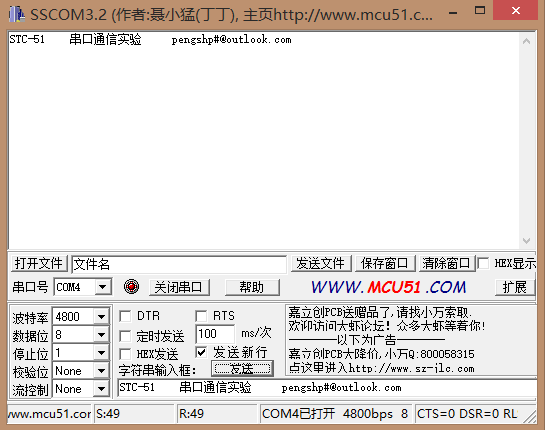

1.说明：本实验通过使用串口调试助手向计算机发送数据，并返回，实验不需要接线。

2.程序源代码如下：

/**************************************  > File Name: 串口通信实验  > Author: pengshp  > Mail: [email protected]  > Date: 2015年 7 月 22 日***************************************/#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar flag,i;/*串口初始化函数*/void init_uart(){    SCON=0x50;  //设置为工作方式1    TMOD=0x20;  //设置计数器工作方式2    PCON=0x80;  //波特率加倍    TH1=0xF3;   //计数器初始值，波特率为4800    TL1=0xF3;    EA=1;       //打开总中断    ES=1;       //打开接受中断    TR1=1;      //打开计数器}void main(){    init_uart();    while(1)    {        if(flag==1)        {            ES=0;      //关闭串口中断            flag=0;            SBUF=i;    //接受到的数据写入SBUF            while(!TI);//判断是否发送完            TI=0;            ES=1;      //打开串口中断         }     }}   void serial() interrupt 4{    RI=0;              //接受标志位清零    i=SBUF;            //从SBUF读数据    flag=1;            //说明接受到数据}

波特率的计算和工作方式介绍略，常用的波特率为9600，晶振频率为11.0592MHZ，则误差为0%。我使用的晶振频率为12MHZ，有一定的误差。
