先把定义拉过来：
LED数码管是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。LED数码管常用的段数一般为7段，有的另加一个小数点 。LED数码管根据LED的接法不同，分为共阴和共阳两类 。

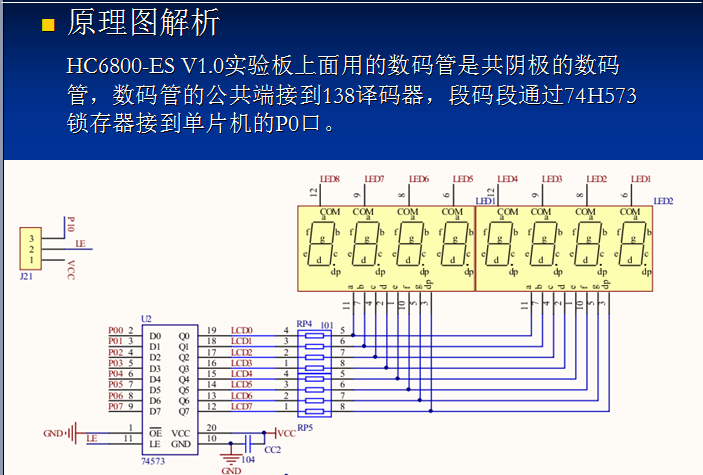

贴原理图
其实就两点 ：由于板子上有8个数码管，而每个数码管有8段，称选择显示哪一个数码管的东西为位选，称单个数码管显示数字几的东西为段选，位选由P2.2 p2.3 p2.4 控制
数码管IO口为P0 对于每一个数码管，显示数字几只要控制PO的8个段就可以了，低电平点亮，如00000001为a段亮，其他的段不亮。

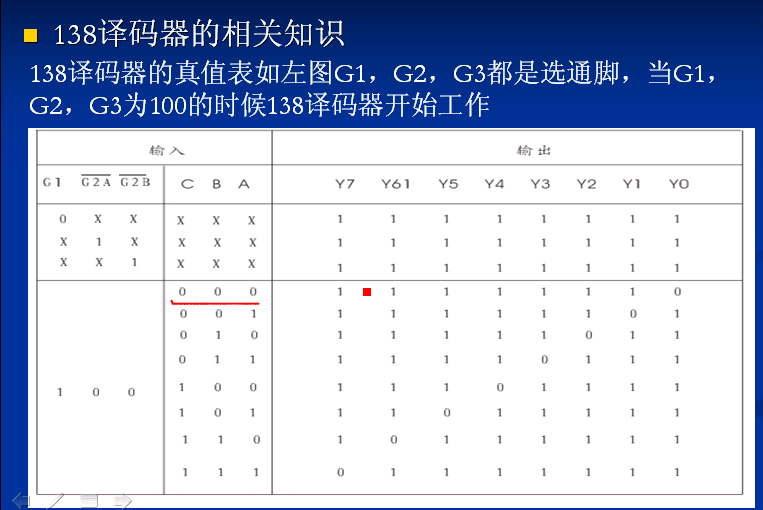

位选图如下：
输入中的A B C分别代表P2.2 P2.3 P2.4
/******************************************************************************** 实 验 名 : 数码管实验* 使用的IO : 数码管使用P0* 实验效果 : 数码管显示数字 5201314* 注 意 ：*******************************************************************************/#include <reg52.h>#include <intrins.h>#define GPIO_LED P2#define GPIO_DIG P0#define uint unsigned int#define uchar unsigned charsbit LSA=P2^2;sbit LSB=P2^3;sbit LSC=P2^4;unsigned char code DIG_CODE[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//显示0~9的值unsigned char code MY_CODE[7]={5,2,0,1,3,1,4};void DIG_DISPLAY(){ uchar i,j; for(i=0;i<8;i++) { switch(7-i) { case 0:LSA=0;LSB=0;LSC=0;break; case 1:LSA=1;LSB=0;LSC=0;break; case 2:LSA=0;LSB=1;LSC=0;break; case 3:LSA=1;LSB=1;LSC=0;break; case 4:LSA=0;LSB=0;LSC=1;break; case 5:LSA=1;LSB=0;LSC=1;break; case 6:LSA=0;LSB=1;LSC=1;break; case 7:LSA=1;LSB=1;LSC=1;break; } if(i==7)continue; GPIO_DIG=DIG_CODE[MY_CODE[i]]; j=10;while(j--); GPIO_DIG=0x00;//消隐 }}void main(){ while(1) { DIG_DISPLAY(); }}
