上拉电阻跟下拉电阻组合电路分析求解

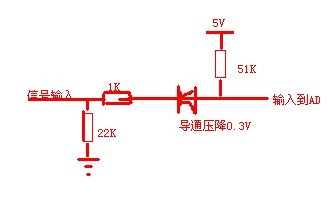

上拉电阻和下拉电阻组合电路分析求解

当输入信号分别为0V,3V,5V时，输入到AD端的电平分别是多少呢？
谢谢了！
------解决方案--------------------
不好意思，上面的忘了加输入的电压了，下面的改正：
0： Uad = ((5 - 0.3) / (51 + 1)) * 1 + 0.3 + 0 = 0.39
3:  Uad = ((5 - 0.3 - 3) / (51 + 1)) * 1 + 0.3 + 3 = 3.33
5:  Uad = 5 (此时认为二极管截至，可认为NP结电阻相对于51K和1K的电阻为无穷大，相当于断开)
