一、 PCB板子制作
在原来基础上绘制的PCB去制作的板子，去做的时候用AD10导出protel99能兼容的pcb图带着即可；
二、 板子焊接
有的件不好找，可以去以前做的板子上拆一些，挺好用；
往片子上焊好焊，主要是拆比较难，一般两个引脚的比较容易，拆引脚很多但间距不大的元件可以采用大量涂焊锡的办法，焊盘上或者引脚上多余的焊锡可以用电线铺展开小细线吸取，引脚间距比较大的元件可以采用热风枪拆，加热的时候注意均匀；
三、板子调试
板子做好之后出现了51不工作，串口不通的问题，下面具体说说怎么解决。
1、51不工作
首先应该确认电源电压是否正常。用电压表测量接地引脚跟电源引脚之间的电压，看是否是电源电压，例如常用的5V。
接下来就是检查复位引脚电压是否正常。分别测量按下复位按钮和放开复位按钮的电压值，看是否正确。
然后再检查晶振是否起振了，一般用示波器来看晶振引脚的波形（正常应该是正弦波），注意应该使用示波器探头的“X10”档。
另一个办法是测量复位状态下的IO口电平，按住复位键不放，然后测量IO口（没接外部上拉的P0口除外）的电压，看是否是高电平，如果不是高电平，则多半是因为晶振没有起振。
另外还要注意的地方是，如果使用片内ROM的话（大部分情况下如此，现在已经很少有用外部扩ROM的了），一定要将EA引脚拉高，否则会出现程序乱跑的情况。
我们做好后，出现P2口小灯不亮或者没规律亮几个，在复位电容上接出线来手动复位也是没规律，片子不跑，最后发现是EA没有拉高。
有时用仿真器可以，而烧入片子不行，往往是因为EA引脚没拉高的缘故（当然，晶振没起振也是原因之一）。经过上面几点的检查，一般即可排除故障了。
如果系统不稳定的话，有时是因为电源滤波不好导致的。在单片机的电源引脚跟地引脚之间接上一个0.1uF的电容会有所改善。如果电源没有滤波电容的话，则需要再接一个更大滤波电容，例如220uF的。遇到系统不稳定时，就可以并上电容试试（越靠近芯片越好）。

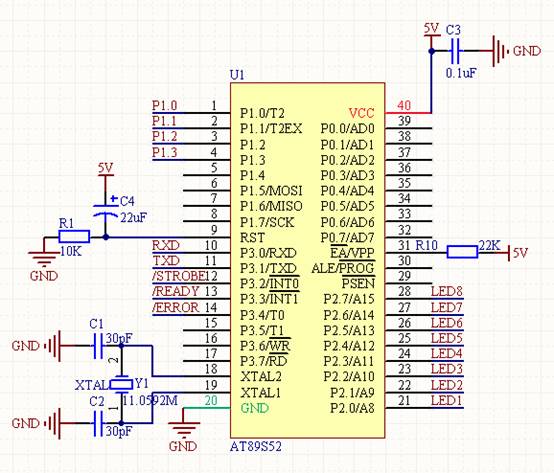

附51最小系统电路
2、串口不通
先用数字万用表测一下电源以及其它引脚电压是否正常，数字万用表在电路实测了几个正常的IC所得。其中4个信号传输端电压，有所出入 。（自测）
引脚
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
电压
7
8.8
2.6
4
-4.7
-8.5
-8.5
0
4.7
4.6
4.8
4.7
-9.8
-8
0
4.8
正常的话用示波器，沿着线路测，一直找到信号丢失的地方，思考原因。我们在调试的过程中对了很多遍图，连了很多次线，始终不通，最后用示波器测试，接好串口线，在电脑上打开串口助手，随机发送一个字符（如1），在示波器上能够看到有波形出现，然后沿着串口线、电路板接线、max232的13号引脚、12号引脚、一直到单片机的P30RXD口都有信号，问题应该在单片机上，单片机能收到但是没反应，但是测试过单片机能工作了，问题应该在程序上，去查程序，果然，程序里面在串口通信以及亮灯之前有个判断光开关是否ready的语句，问题找到了。

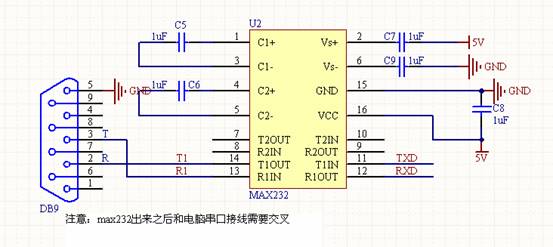

附max232接线
------解决方案--------------------
如果串口不工作的话
我一般不量电平转换芯片上各管脚的值
我真引入一个正负信号到TX端,看对应的输出有没有相应的改变,如果相应有变,说明这个没问题,查连接或单片机程序.如果没变,该焊的焊,该换的换
调试应该建立在一个可靠焊接的基础之上,可以焊得不好看,但是,一定要准确,可靠
只要原理设计没有失误,很多调试上的麻烦可以避免被焊接引入
------解决方案--------------------
AD10最好不要导出99SE格式，像槽孔焊盘和实心敷铜之类的新特性在99SE文件格式里面是不支持的，最后结果就是说不准哪天你画的板子就所见非所得了。比如3×7mm长条形焊盘，内部开直径1mm，长度5mm的长条形孔（槽孔），在AD里面一个slot型焊盘就搞定了，保存为99SE格式再打开里面就变成直径1mm的圆孔了。最后加工出来你的片状引脚肯定插不进孔里。
靠谱的方法是直接导出gerber文件。导出方法见我发的文件http://www.daxia.com/bibis/upload/Altium_Designer%E5%AF%BC%E5%87%BAGerber%E6%96%87%E4%BB%B6%E6%AD%A5%E9%AA%A4.357.pdf
