MC2716 3G模块
MC2716 技术规格书
1 产品简介
MC2716 是中兴通讯自主研发的CDMA2000 1X EVDO Rev. A 无线数据终端产品,
MC2716 支持笔记本电脑以及其他拥有PCI Express Mini 接口的产品。凭借中兴通讯20 年专业通讯产品的开发经验,MC2716 产品以电信级通讯设备标准严格要求,为用户提供更高的
产品可靠性和质量,更好的满足用户需求。
型号:MC2716
说明:800MHz+1900MHz
备注:支持数据、语音和短信业务
2 缩略语
ZTE(ZTE Corporation)中兴通讯股份有限公司
CDMA(Code Division Multiple Access)码分多址
ABS(Acrylonitrile Butadiene Styrene)丙烯腈-丁二烯-苯乙烯
UIM(User Identity Module)用户识别模块
CDG(CDMA Development Group CDMA)发展组织
USB(Universal Serial Bus)通用串行总线
ESD(Electronic Static Discharge)静电放电
EMC(Electro Magnetic Compatibility)电磁兼容性
EMI(Electro Magnetic Interference)电磁干扰
DTMF(Dual Tone Multi-Frequency)双音多频
EV-DO Evolution Data Optimized or Data Only)数据优化或仅数据演进

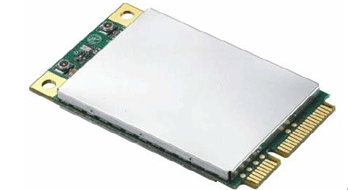

3 外观和结构

外形尺寸:51mm x 30mm x 4.5mm
接口:PCI Express Mini 接口
支持的操作系统:Windows 2000/XP/VISTA
4 功能
4.1 语音功能
1.语音:
呼出电话
呼入电话
来电显示
重拨
电话本
来电记录查询
未接来电记录查询
去电记录查询
2.声音
语音音量可调
来电提示音
短信提示音
4.2 显示功能
1.显示
信号强弱指示
时间和日期显示
来电显示
4.3 短信功能
1.短信
收发短信
短信群发,可群发50 个号码
短信复制,从R-UIM 复制到PC
短信删除
短信存储
短信处理,可进行呼叫、回复、转发和保存等处理
短信自动拆分,当大于160 个ASCII 字符的时候自动拆分
4.4 数据功能
1.数据
高速上网:CDMA 1X 下载速率:up to 153.6K bps;CDMA 1xEVDO Rev. A 下载速率:up to 3.1M bps。
上网记录
上网速率显示
上网流量显示
上网流量统计
4.5 其他
UIM 卡可选支持 UIM 卡或机卡一体
分集接收
5 主机技术规格
5.1 通讯协议及技术指标
接入方式:CDMA2000 1X/EV-DO Rev.A
CDMA协议:IS-95A/B, IS-98A, IS2000(CDMA2000 1X),
C.S0033(CDMA2000 1xEV-DO Rev. A)
速率:CDMA 1X EV-DO Rev.A: up to 3.1Mkbps(Rough rate)
发/收频率间隔: 800MHz: 45MHz
1900MHz: 80MHz
语音编码:EVRC,13k QCELP
5.2 射频接收
频率范围: 800MHz: 869~894MHz
1900MHz: 1930 ~1990MHz
接收灵敏度:-105.5dBm@FER=0.5%
接收信号范围: -25dBm~ -105.5dBm@FER≤0.5%
单音抗干扰度:FER≤1.0%(-102.4dBm/BW,-30dBm@±900KHz)
双音互调杂散: FER≤1.0%(Test1: -102.4dBm/BW, +900/+1700KHz, -43dBm)
FER≤1.0%(Test 2: -102.4dBm/BW ,-900/-1700KHz, -43dBm)
传到性杂散发射:<-76dBm/1MHz
<-61dBm/1MHz
<-47dBm/30KHz(other frequency)
5.3 射频发射
频率范围: 800MHz: 824~849MHz
1900MHz: 1850 ~ 1910 MHz
最大频率偏差: 800MHz: ±300Hz
1900MHz: ±150Hz
最大功率: 800MHz: 23dBm~30dBm@-105.5dBm
1900MHz: 18dBm~27dBm@-105.5dBm
最小输出功率:<-50dBm@-25dBm
待机输出功率:<-61dBm
发射机时间误差:±1.0μs
波形质量因素:>0.944
开环功率控制: ( Test 1: -25dBm/1.23MHz) -48.3dBm/1.23MHz±9.5dB
(Test 2: -65dBm/1.23MHz) -8.3dBm/1.23MHz±9.5dB
(Test 3: -93.5dBm/1.23MHz) 20.3dBm /1.23MHz±9.5dB
-42dBc/30KHz or -54dBm/1.23MHz(|Δf|: 885KHz~1.98MHz)
-54dBc/30KHz or -54dBm/1.23MHz(|Δf|: 1.98MHz~4.00MHz)
< -13dBm/1KHz(|Δf| > 4MHz, 9KHz < f < 150KHz,)
< -13dBm/10KHz(|Δf| > 4MHz, 150KHz <f < 30MHz)
< -13dBm/100KHz(|Δf| > 4MHz, 30MHz < f < 1GHz)
< -13dBm/1MHz(|Δf| > 4MHz, 1GHz < f < 5GHz)

5.4 工作条件
工作温度:-25℃~+60℃
储存温度:-30℃ ~+85℃
湿度:<95%。
6 引用标准

3GPP2 C.S0033-A v1.0 Recommended Minimum Performance Standards for cmda2000 High
Rate Packet Data Access Terminal;
3GPP2 C.S0024 v3.0 CDMA2000 High Rate Packet Data Air Interface Specification;
3GPP2 C.S0014-0 Enhanced Variable Rate Codec (EVRC) ;
3GPP2 C.S0017-0 v5.0 Data Service Options for Spread Spectrum Systems;
3GPP2 C.S0023-0 v4.0 Removable User Identity Module;
3GPP2 C.S0001-0 v3.0 Introduction to cdma2000 Spread Spectrum Systems - Release 0 - Version
3.0;
3GPP2 C.S0002-0 v3.0 Physical Layer Standard for cdma2000 Spread Spectrum Systems -
Release 0 - Version 3.0;
3GPP2 C.S0003-0 v3.0 Medium Access Control (MAC) Standard for cdma2000 Spread Spectrum
Systems - Release 0 - Version 3.0;
3GPP2 C.S0004-0 v3.0 Signaling Link Access Control (LAC) Standard for cdma2000 Spread
Spectrum Systems - Release 0 - Version 3.0;
3GPP2 C.S0005-0 v3.0 Upper Layer (Layer 3) Signaling Standard for cdma2000 Spread Spectrum
Systems - Release 0 - Version 3.0;
3GPP2 C.S0056-0 Version 1.0 Electro-Acoustic Recommended Minimum Performance
Specification for CDMA2000 Mobile Stations;
TIA/EIA-98-E Recommended Minimum Performance Standards for cdma2000 Spread Spectrum
Mobile Stations;
