(MFC)Vs2010打造Visual Studio风格的停靠侧栏窗口(CDockablePane里嵌套FormView表单视图)

热度:8941   发布时间:2013-02-26 00:00:00.0
(MFC)Vs2010制作Visual Studio风格的停靠侧栏窗口(CDockablePane里嵌套FormView表单视图)

关键字:CDockablePane,  Visual Studio风格的Gui界面,,CDoackable里嵌套FormView表单视图步骤
转载注意作者原创:K_Linux_Man

一直比较喜欢Visual Studio两侧的窗口,可以来回滑动,并且和点击图钉,钉住悬浮的窗口。那就尝试着如何去做出来。

VC++6.0如果要去实现的话,不是不可以,但是得借助第三方的类库,比如说,ToolKit,但是非常的麻烦。。。

Visual Studio里面的新建Demo就可以实现这一功能,何乐而不为呢!!!

那停靠窗口里面用什么填充呢? 树形控件??新建的Demo里有了。更直观一点的话,还是用FormView吧。。。好的。。。开始

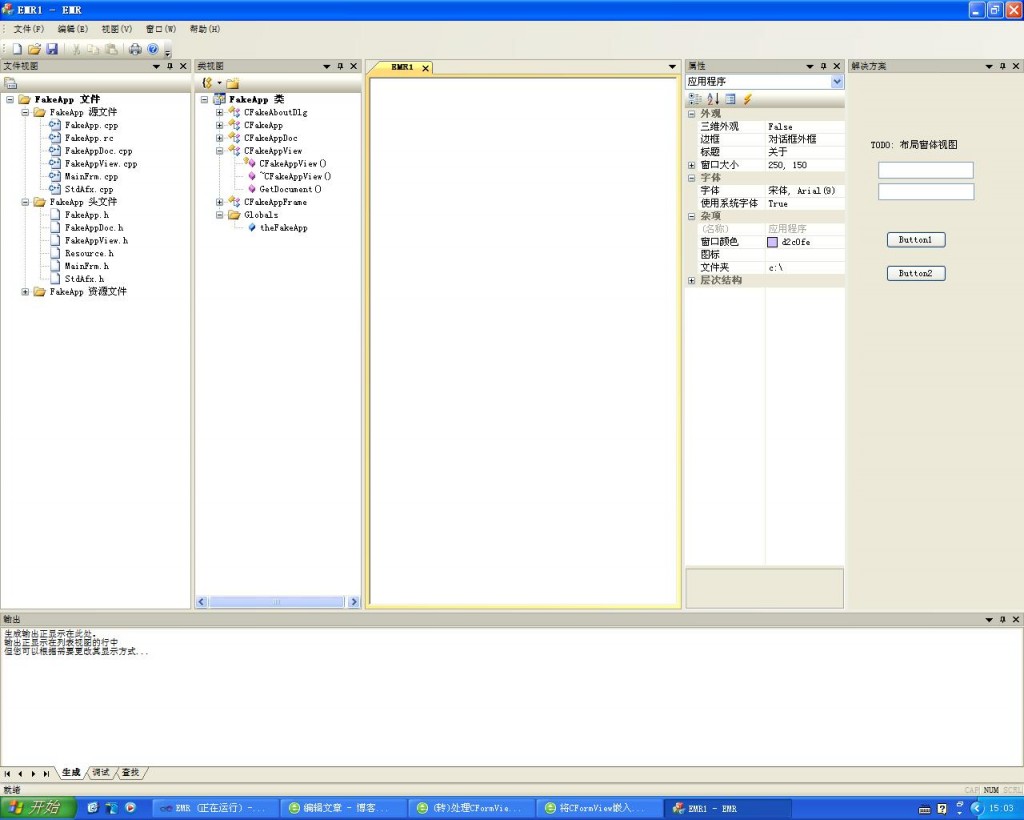

要不先来个最终的效果图..... 自己添加的解决方案停靠窗口,里面嵌套FormView视图窗口.而文件视图,类视图,还有属性,Demo里面默认生成的。只有解决方案那个是自己添加的。


新建两个文件,SolutionWnd.h SolutionWnd.cpp

在资源窗口里新建一个FormView的Dialog,修改ID为IDD_FORMVIEW,建立一个与FormView相关联的的类, 利用类向导,添加一个名为CMfcFormView,选择基类为CFormView. 生成在SolutionWnd.h和SolutionWnd.cpp文件里。

SoulutionWnd.h

#pragma once#include "Resource.h"// CMfcFormView 窗体视图class CMfcFormView : public CFormView{	DECLARE_DYNCREATE(CMfcFormView)//具有动态创建对象的能力public:	CMfcFormView(): CFormView(CMfcFormView::IDD)	{}// 动态创建所使用的受保护的构造函数	~CMfcFormView()	{}public:	public:	enum { IDD = IDD_FORMVIEW };#ifdef _DEBUG	virtual void AssertValid() const;#ifndef _WIN32_WCE	virtual void Dump(CDumpContext& dc) const;#endif#endifprotected:	virtual void DoDataExchange(CDataExchange* pDX);    // DDX/DDV 支持	DECLARE_MESSAGE_MAP()
};

SolutionWnd.cpp

#include "stdafx.h"#include "SolutionWnd.h"// CMfcFormViewIMPLEMENT_DYNCREATE(CMfcFormView, CFormView)void CMfcFormView::DoDataExchange(CDataExchange* pDX){	CFormView::DoDataExchange(pDX);}BEGIN_MESSAGE_MAP(CMfcFormView, CFormView)END_MESSAGE_MAP()// CMfcFormView 诊断#ifdef _DEBUGvoid CMfcFormView::AssertValid() const{	CFormView::AssertValid();}#ifndef _WIN32_WCEvoid CMfcFormView::Dump(CDumpContext& dc) const{	CFormView::Dump(dc);}#endif#endif //_DEBUG// CMfcFormView 消息处理程序


至此我们已经把FormView派生出的CMfcFormView类建好了。

我们需要建立一个CDockablePane的派生类,予以容纳FormView,建立派生出的CDockablePane类为CSolutionWnd

利用类向导,添加名为CSolutionWnd,基类为CDockablePane...生成文件SolutionWnd.h和SolutionWnd.cpp

SolutionWnd.h里又添加了如下代码

class CSolutionWnd : public CDockablePane{	 DECLARE_DYNAMIC(CSolutionWnd)	//构造函数public:	CSolutionWnd();	//析构函数	~CSolutionWnd();	//特性public:protected:	CMfcFormView*   m_pformView;public:	DECLARE_MESSAGE_MAP()};
SolutionWnd.cpp

新添加的代码

BEGIN_MESSAGE_MAP(CSolutionWnd, CDockablePane)END_MESSAGE_MAP()IMPLEMENT_DYNAMIC(CSolutionWnd, CDockablePane)CSolutionWnd::CSolutionWnd(){	m_pformView = (CMfcFormView*) (RUNTIME_CLASS(CMfcFormView)->CreateObject());}CSolutionWnd::~CSolutionWnd(){}

接着

1.在MainFrm.cpp里添加m_wndSolution变量,类型为CSolutionWnd

2.在MainFrm.cpp里的CMainFrame::OnCreate(LPCREATESTRUCT lpCreateStruct)函数里添加代码

// 创建停靠窗口if (!CreateDockingWindows())                                                                                                                                        _{TRACE0("未能创建停靠窗口\n");      return -1;        }                     m_wndFileView.EnableDocking(CBRS_ALIGN_ANY);            m_wndClassView.EnableDocking(CBRS_ALIGN_ANY);               DockPane(&m_wndFileView);                                                                                                                                         |CDockablePane* pTabbedBar = NULL;                                                                                                                        |m_wndClassView.AttachToTabWnd(&m_wndFileView, DM_SHOW, TRUE, &pTabbedBar);                       m_wndOutput.EnableDocking(CBRS_ALIGN_ANY);DockPane(&m_wndOutput);m_wndProperties.EnableDocking(CBRS_ALIGN_ANY);DockPane(&m_wndProperties);_m_wndSolution.EnableDocking(CBRS_ALIGN_ANY);m_wndSolution.AttachToTabWnd(&m_wndProperties, DM_SHOW, TRUE, &pTabbedBar);
 //  红色为自己添加



3.在MainFrm.cpp里的CMainFrame::CreateDockingWindows()中添加代码

//创建解决方案窗口	CString strSolutionWnd;	bNameValid = strSolutionWnd.LoadString(IDS_SOLUTION_WND);	ASSERT(bNameValid);	if(!m_wndSolution.Create(strSolutionWnd,this,CRect(0,0,200,200),TRUE,1234,WS_CHILD | WS_VISIBLE | WS_CLIPSIBLINGS | WS_CLIPCHILDREN | CBRS_RIGHT | CBRS_FLOAT_MULTI))	{		TRACE0("未能创建“解决方案窗口\n");		return FALSE;	}
既然我们要创建CDockablePane那必然需要改写OnCreate函数和OnSize函数,原因是,通过CDockablePane的创建必然会调用OnCreate函数,在OnCreate函数里创建FormView,在OnSize里面调整FormView的大小,覆盖整个CDockablePane。

利用类向导在CSolution声明里添加消息映射函数

public:	DECLARE_MESSAGE_MAP()	afx_msg int OnCreate(LPCREATESTRUCT lpCreateStruct);	afx_msg void OnSize(UINT nType, int cx, int cy);

int CSolutionWnd::OnCreate(LPCREATESTRUCT lpCreateStruct){	if (CDockablePane::OnCreate(lpCreateStruct) == -1)		return -1;	// TODO:  在此添加您专用的创建代码	return 0;}void CSolutionWnd::OnSize(UINT nType, int cx, int cy){	CDockablePane::OnSize(nType, cx, cy);	// TODO: 在此处添加消息处理程序代码	}

利用类向导在CMfcFormView里添加消息映射函数OnCreate以及改写虚函数Create

afx_msg int OnCreate(LPCREATESTRUCT lpCreateStruct);virtual BOOL Create(LPCTSTR lpszClassName, LPCTSTR lpszWindowName, DWORD dwStyle, const RECT& rect, CWnd* pParentWnd, UINT nID, CCreateContext* pContext = NULL);

// CMfcFormView 消息处理程序int CMfcFormView::OnCreate(LPCREATESTRUCT lpCreateStruct){	if (CFormView::OnCreate(lpCreateStruct) == -1)		return -1;	// TODO:  在此添加您专用的创建代码	return 0;}BOOL CMfcFormView::Create(LPCTSTR lpszClassName, LPCTSTR lpszWindowName, DWORD dwStyle, const RECT& rect, CWnd* pParentWnd, UINT nID, CCreateContext* pContext){	// TODO: 在此添加专用代码和/或调用基类	return CFormView::Create(lpszClassName, lpszWindowName, dwStyle, rect, pParentWnd, nID, pContext);}

在CSolution.h里声明CMfcFormView*类型的指针变量

protected:	CMfcFormView*   m_pformView;

在CSolution的构造函数里创建CMfcFormView对象

CSolutionWnd::CSolutionWnd(){	m_pformView = (CMfcFormView*) (RUNTIME_CLASS(CMfcFormView)->CreateObject());}

在CSolution的OnCreate函数里创建FormView

int CSolutionWnd::OnCreate(LPCREATESTRUCT lpCreateStruct){	if (CDockablePane::OnCreate(lpCreateStruct) == -1)		return -1;	// TODO:  在此添加您专用的创建代码	RECT rect;	GetClientRect(&rect);	m_pformView->Create(NULL, NULL,  WS_CHILD|WS_VISIBLE, rect, this, 123, NULL);	return 0;}

在CSolution的OnSize函数里调整FormView填充整个DockablePane区域

void CSolutionWnd::OnSize(UINT nType, int cx, int cy){	CDockablePane::OnSize(nType, cx, cy);	// TODO: 在此处添加消息处理程序代码		if (GetSafeHwnd() == NULL)	{		return;	}	if(m_pformView->GetSafeHwnd()!=NULL)	{		CRect rect;		GetClientRect(rect);		m_pformView->SetWindowPos(NULL, rect.left, rect.top, rect.Width(), rect.Height(), SWP_NOACTIVATE | SWP_NOZORDER);	}}


至此结束。。。回答一些疑问。

为什么要改写CMfcFormView的Create虚函数呢?

因为我们要用到这句函数。

m_pformView->Create(NULL, NULL, WS_CHILD|WS_VISIBLE, rect, this, 123, NULL);

调用到FormView::Create函数。由于FormView的Create函数是protected类型的.所以我们必须改写FormView::Create函数为Publc类型。虽然我们在Create函数里什么也没有做什么。如果不重写Create函数的话,那么会出现编译错误。
