以往部件厂家与系统应用厂家需要达成保密协议，系统厂家把系统模型给部件厂家、或部件厂家把部件模型给系统厂家，这对双方的知识产权保护带来困扰。然而，随着HFSS 3D Component模型的可用性，对某些产品的这些限制需求现在已经被消除。HFSS 3D Component全新的模型建立、保护与使用方式大幅提升仿真效率。该功能可以将任意仿真模型保存为3D Component，包括完备的属性及设置，可帮助工程师与企业积累仿真数据、分享仿真模型、以及复杂模型的快速装配。它的加密功能，更能帮助企业保护知识产权，并实现更方便的协作式仿真。
本文以一个射频连接器的应用，来说明HFSS 3D Component的建立、加密与仿真调用方法。
1、HFSS 3D Component建立与调用流程
下面我们采用ANSYS 2020R1版本电磁软件产品包来说明HFSS 3D Component的建立、加密与仿真调用方法。
1.2.1.HFSS 3D Component模型的建立与加密
（1）打开ANSYS Electronics Desktop，建立HFSS project，导入第三方MCAD设计工具已绘制好的射频连接器模型（或直接在HFSS中建立的模型），并设置好模型各组件的材料特性；
（2）选中射频连接器所有组件，在模型区右键选择Create 3D Component选项；

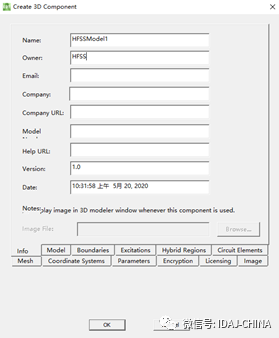

（3）在弹出的Info菜单中，我们可以写入该连接器的厂家相关信息；在Encryption菜单中，我们可以添加密码，保护该射频连接器的知识产权；点击OK，对保存文件进行命名，我们即可得到后缀名为a3dcomp的HFSS 3D Component模型文件；
1.2.2HFSS 3D Component模型的调用
（1）在Project Manager里右键点击3D Components，选择Browse 3D Component，找到射频连接器HFSS 3D Component文件并打开；
（2）输入加密模型的密码，即可加载射频连接器模型。我们可以使用该加密模型，但看不到建模的尺寸坐标、材料属性等模型信息，也不可以对该模型进行修改，保护了射频连接器的知识产权。
2、仿真结果与效果分析
系统厂家可以利用获得的高精度的射频表贴连接器加密模型，结合实际应用的PCB走线进行联合优化，获得更好的系统性能。例如如下的连接器与PCB联合仿真。
3、结论
由于知识产权问题，系统厂家难以获得部件厂家高精度模型是以往仿真中的通病，一方面部件厂家希望推广自己的产品，但又担心自己的知识产权得不到保护；另一方面系统厂家希望使用该部件，但又得不到精确模型做系统联合优化，得不到好的系统性能就没法使用该部件。
HFSS 3D Component很好的解决了这个矛盾，它很好的保护了部件厂家的知识产权，又能让系统厂家获得高精度模型，同时使得系统厂家和部件厂家的协作更流畅高效。
