目录
1、介绍
1.1 WIZnet
1.2 W5500
2、RT-Thread Studio 配置及相关代码
2.1 添加WIZnet软件包
2.2 配置 WIZnet 软件包
2.3 配置 spi20
3、验证效果
1、介绍
1.1 WIZnet
WIZnet 软件包是 RT-Thread 基于 WIZnet 官网 ioLibrary_Driver 代码库的移植实现，目前只支持 W5500 设备。该软件包在原代码库功能的基础上，对接 RT-Thread SAL 套接字抽象层，实现对标准 BSD Socket APIs 的支持，完美的兼容多种软件包和网络功能实现，提高 WIZnet 设备兼容性。
1.2 W5500

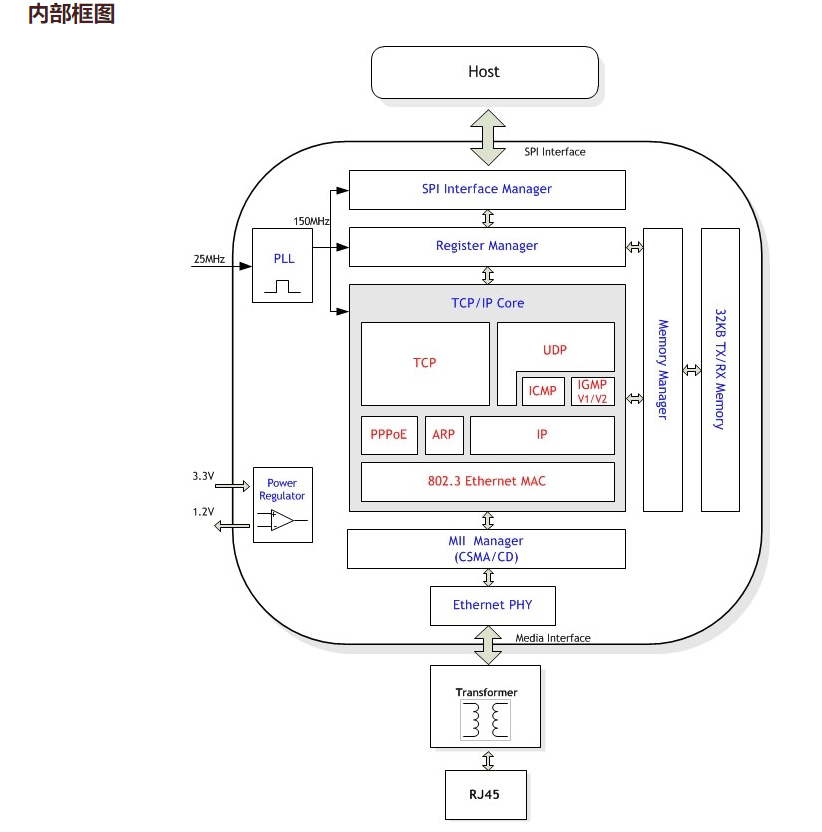

W5500是WIZnet推出的高性能以太网接口芯片系列之一，内部集成全硬件TCP/IP协议栈+MAC+PHY。全硬件协议栈技术采用硬件逻辑门电路实现复杂的TCP/IP协议簇，其应用具有简单快速、可靠性高、安全性好等显著优势；内部集成MAC和PHY工艺，使得单片机接入以太网方案的硬件设计更为简捷和高效。
W5500 支持高速标准4线SPI接口与主机进行通信，该 SPI 速率理论上可以达到 80MHz。其内部还集成了以太网数据链路层（MAC）和10BaseT/100BaseTX 以太网物理层（PHY），支持自动协商（10/100-Based全双工/半双工）、掉电模式和网络唤醒功能。与传统软件协议栈不同，W5500内嵌的8个独立硬件 Socket 可以进行8路独立通信，该8路Socket的通信效率互不影响，可以通过 W5500 片上32K 字节的收/发缓存灵活定义各个Socket的大小。
（注：参考资料 WIZnet W5500-参考设计大全）

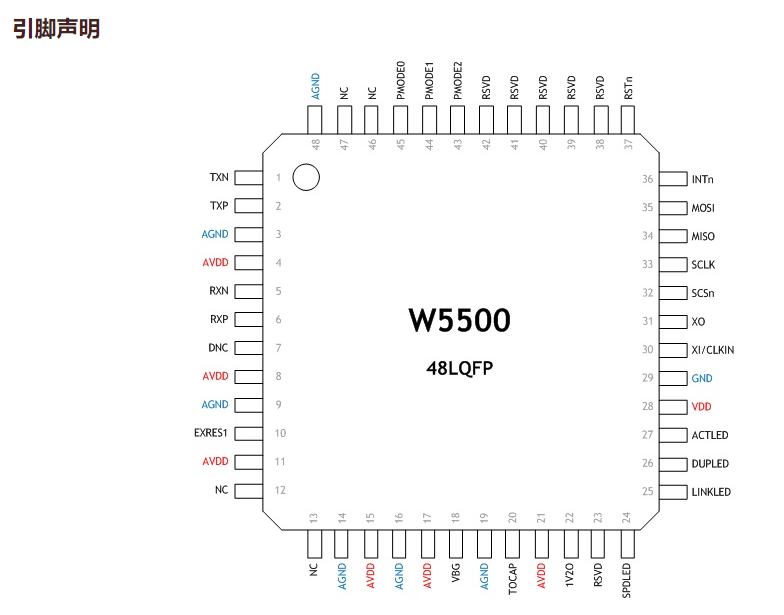

特点
-
- 全硬件TCP/IP协议栈：TCP,UDP,ICMP,IPv4,ARP,IGMP,PPPoE
- 8个独立的硬件Socket，各路通信互不影响
- 32K字节收发缓存
- 集成802.3以太网MAC
- 集成10Base-T / 100Base-T以太网PHY
- 主机接口:SPI高速串行外设接口（最高80Mhz ）
- 支持嵌入式操作系统：Linux & RTOS
- 支持掉电模式 & UDP网络唤醒
- 工作电压3.3V，I/O 5V耐压
- 支持自动协商（全/半双工，10M/100M)
- 工作温度40℃左右
- 48Pin LQFP无铅封装（7x7mm, 0.5mm针间距）
2、RT-Thread Studio 配置及相关代码
2.1 添加WIZnet软件包

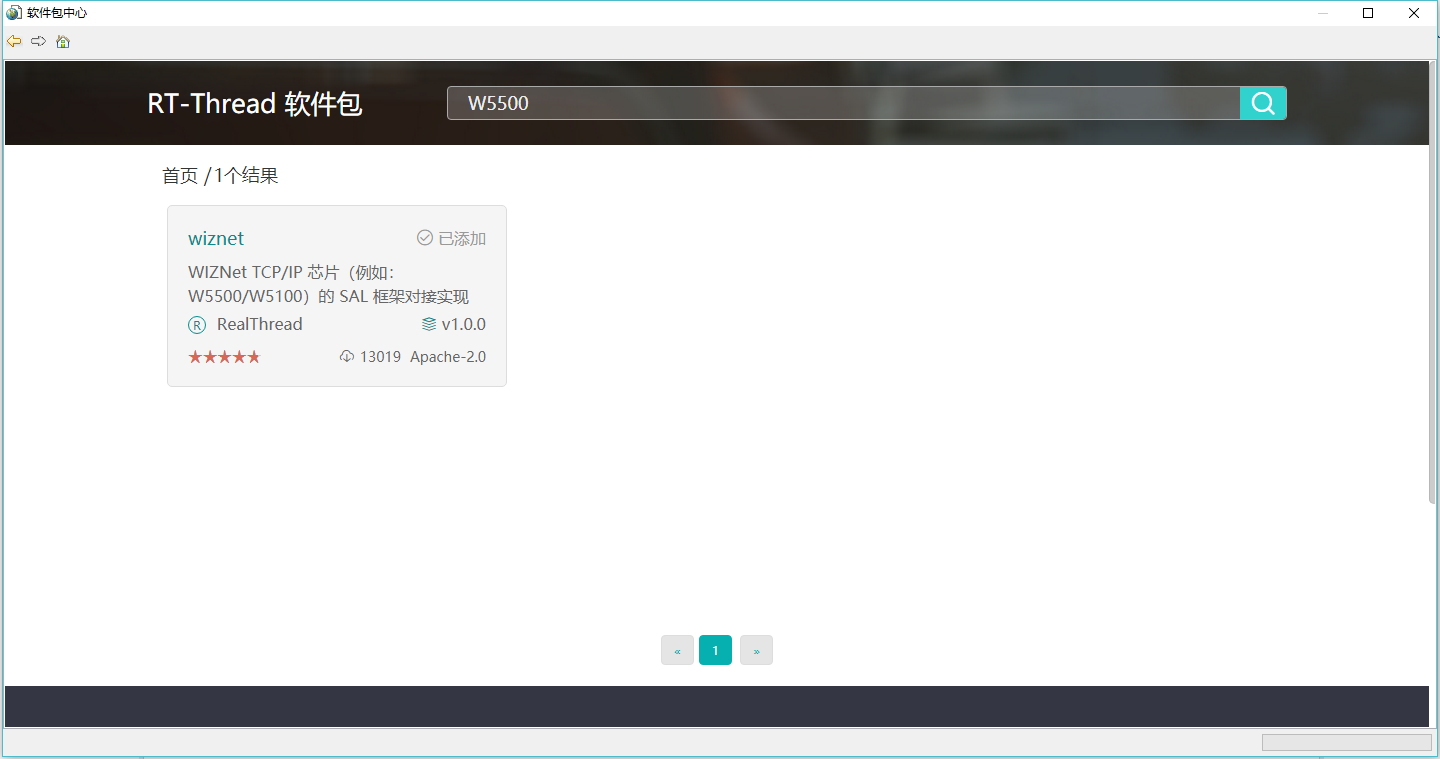

在RT-Thread 软件包中搜索W5500软件包后添加到项目中
添加后的结果如下图所示

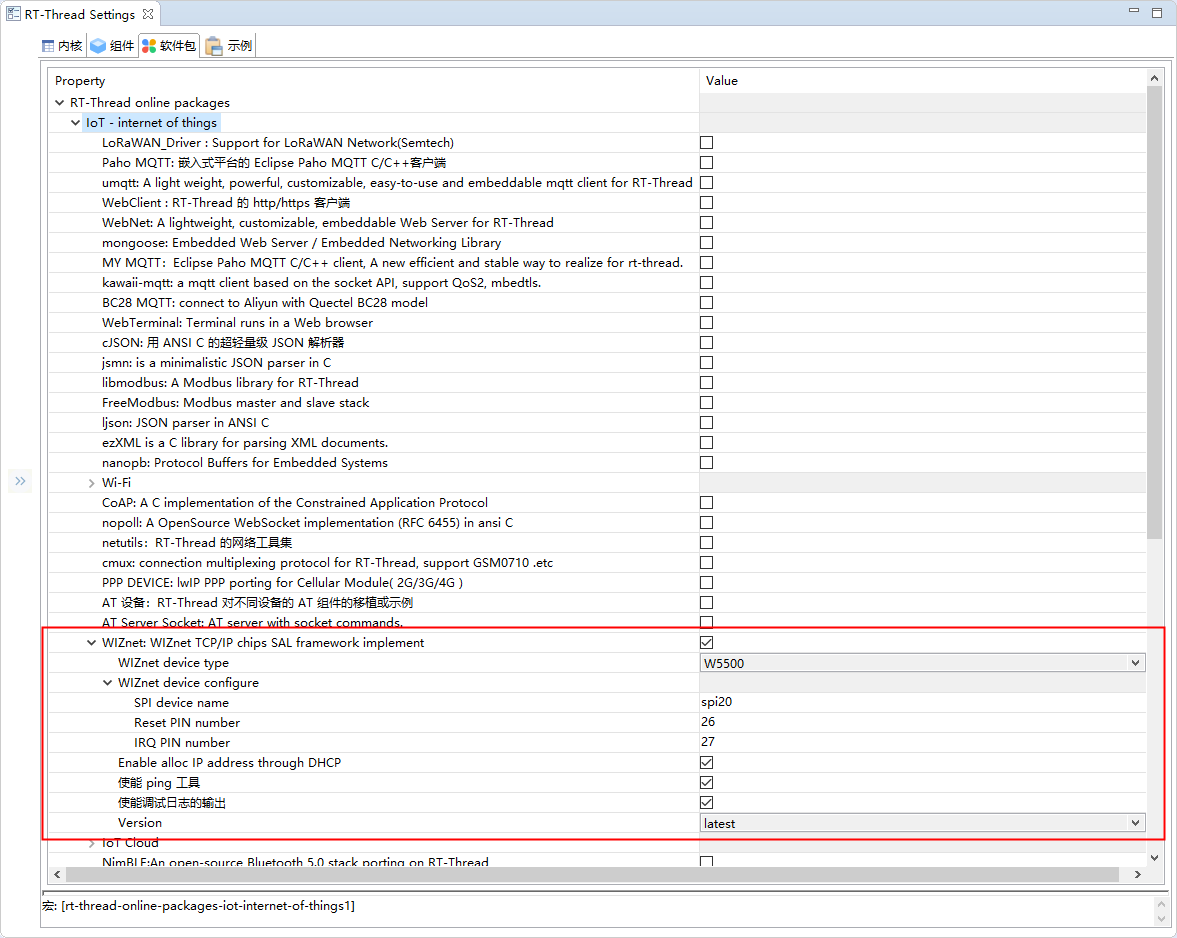

2.2 配置 WIZnet 软件包
spi20 设备引脚说明如下所示
| PB12 | SPI2_CS |
| PB13 | SPI2_SCK |
| PB14 | SPI2_MISO |
| PB15 | SPI2_MOSI |

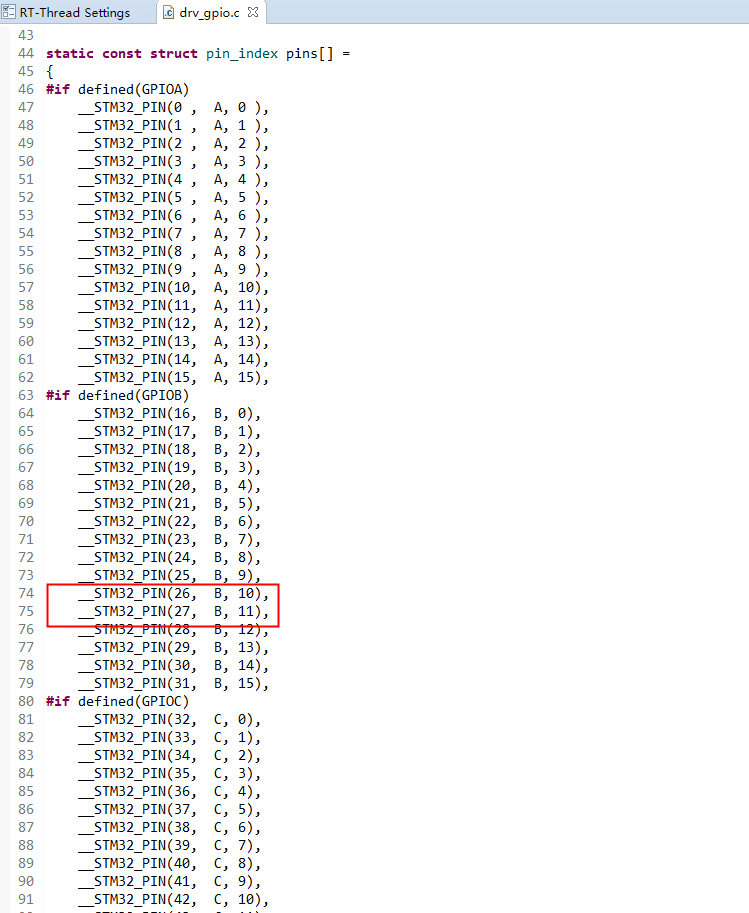

Reset复位引脚是26（对应PB10），IRQ中断引脚 27 （对应PB11），引脚号参考见下图
2.3 配置 spi20
在drv_spi.c源文件中添加 HAL_SPI_MspInit 函数（SPI2引脚配置）
void HAL_SPI_MspInit(SPI_HandleTypeDef *spiHandle)
{GPIO_InitTypeDef GPIO_InitStruct;RT_ASSERT(spiHandle != RT_NULL);#ifdef BSP_USING_SPI1if (spiHandle->Instance == SPI1){/* SPI1 clock enable */__HAL_RCC_SPI1_CLK_ENABLE();__HAL_RCC_GPIOA_CLK_ENABLE();/**SPI1 GPIO ConfigurationPA5 ------> SPI1_SCKPA6 ------> SPI1_MISOPA7 ------> SPI1_MOSI*/GPIO_InitStruct.Pin = GPIO_PIN_5 | GPIO_PIN_6 | GPIO_PIN_7;GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;GPIO_InitStruct.Pull = GPIO_NOPULL;GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;GPIO_InitStruct.Alternate = GPIO_AF5_SPI1;HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);}else
#endif
#ifdef BSP_USING_SPI2if (spiHandle->Instance == SPI2){/* SPI2 clock enable */__HAL_RCC_SPI2_CLK_ENABLE();__HAL_RCC_GPIOB_CLK_ENABLE();/**SPI2 GPIO ConfigurationPB13 ------> SPI2_SCKPB14 ------> SPI2_MISOPB15 ------> SPI2_MOSI*/GPIO_InitStruct.Pin = GPIO_PIN_13 | GPIO_PIN_14 | GPIO_PIN_15;GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;GPIO_InitStruct.Pull = GPIO_NOPULL;GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;GPIO_InitStruct.Alternate = GPIO_AF5_SPI2;HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);}else
#endif
#ifdef BSP_USING_SPI3if (spiHandle->Instance == SPI3){/* SPI3 clock enable */__HAL_RCC_SPI3_CLK_ENABLE();__HAL_RCC_GPIOB_CLK_ENABLE();/**SPI3 GPIO ConfigurationPB3 (JTDO-TRACESWO) ------> SPI3_SCKPB4 (NJTRST) ------> SPI3_MISOPB5 ------> SPI3_MOSI*/GPIO_InitStruct.Pin = GPIO_PIN_3 /* | GPIO_PIN_4 */ | GPIO_PIN_5;GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;GPIO_InitStruct.Pull = GPIO_NOPULL;GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;GPIO_InitStruct.Alternate = GPIO_AF6_SPI3;HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);}else
#endif{RT_ASSERT(0);}
}
自动初始化 rt_hw_spi_flash_init 函数，将spi20 挂载到spi2总线上
static int rt_hw_spi_flash_init(void)
{__HAL_RCC_GPIOB_CLK_ENABLE();rt_hw_spi_device_attach("spi2", "spi20", GPIOB, GPIO_PIN_12);return RT_EOK;
}
/* 导 出 到 自 动 初 始 化 */
INIT_COMPONENT_EXPORT(rt_hw_spi_flash_init);
3、验证效果

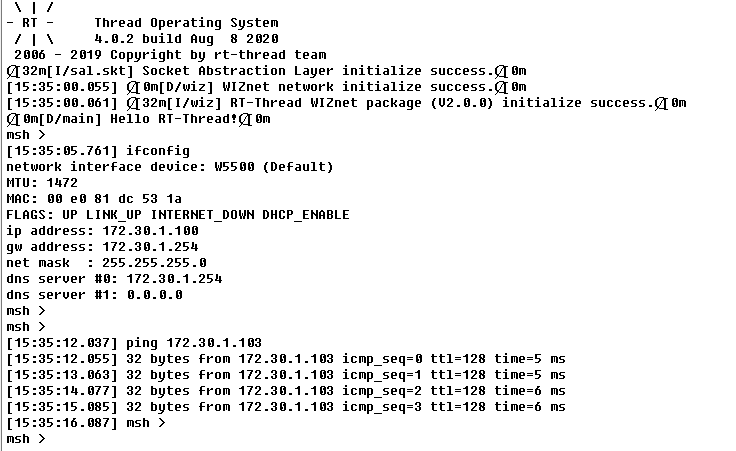

串口调试助手显示效果如下
ifconfig ： 查看当前网络的 ip address 、 gw address （网关地址）、net mask （子网掩码）、 dns server （dns服务器）
ping 172.30.1.103 成功ping通，表示局域网内可以相互访问了
（注：因为路由器没有连到公网，所以没有ping www.baidu.com）
