msm8916 MDP(mobile display processor) 简介

热度:45   发布时间:2023-09-11 02:19:45.0

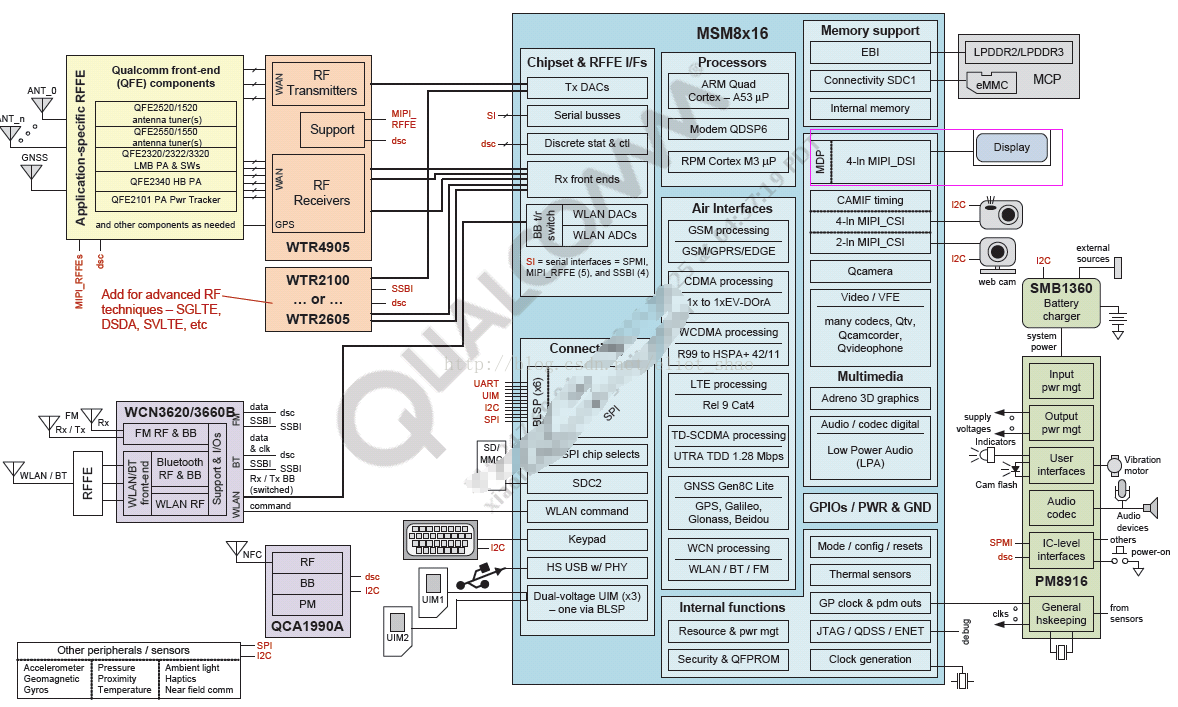

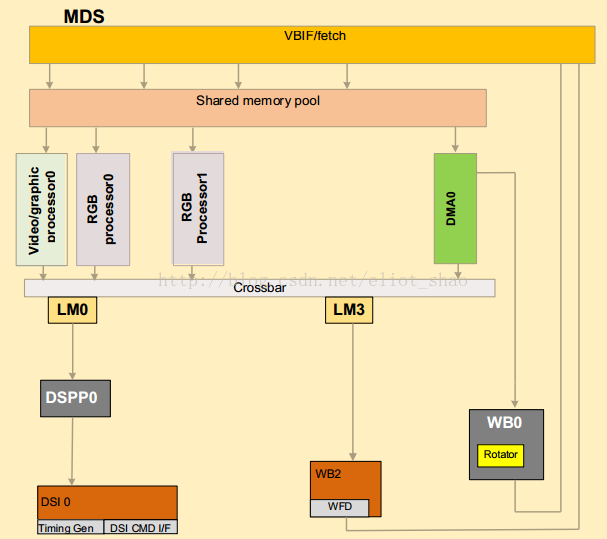

硬件上面,Msm8916只有一个mipi-dsi接口用于连接LCM,由MDP(mobile display processor)进行管理,大概硬件结构图如下:

msm8916 MDP(mobile display processor) 简介

msm8916 MDP(mobile display processor) 简介


mdp提供图片格式转换,旋转,overlay(overlay技术)等功能,dsi提供传输数据。

注意:overlay主要为了满足多界面叠加的需求,可理解为pipe,MDP支持3个overlay pipe。

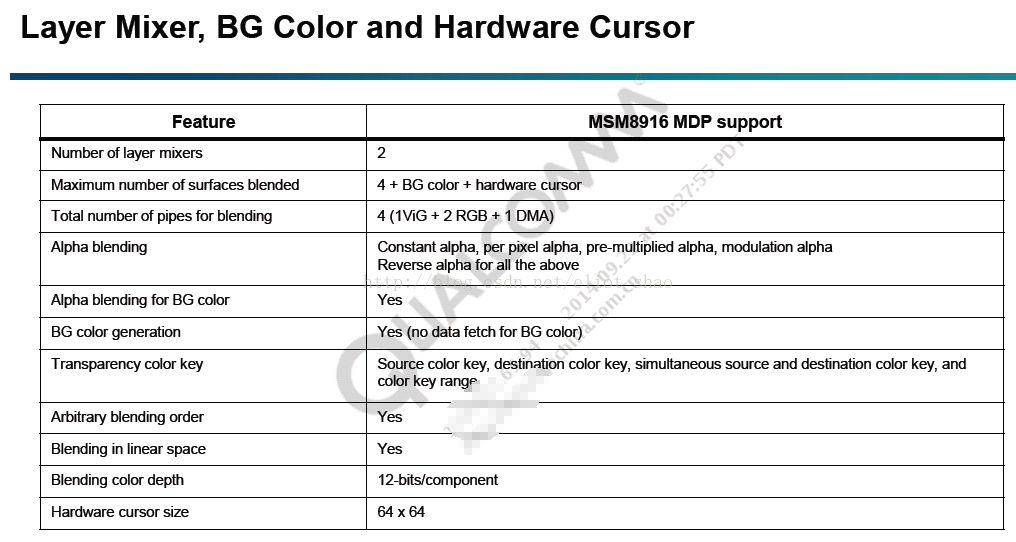

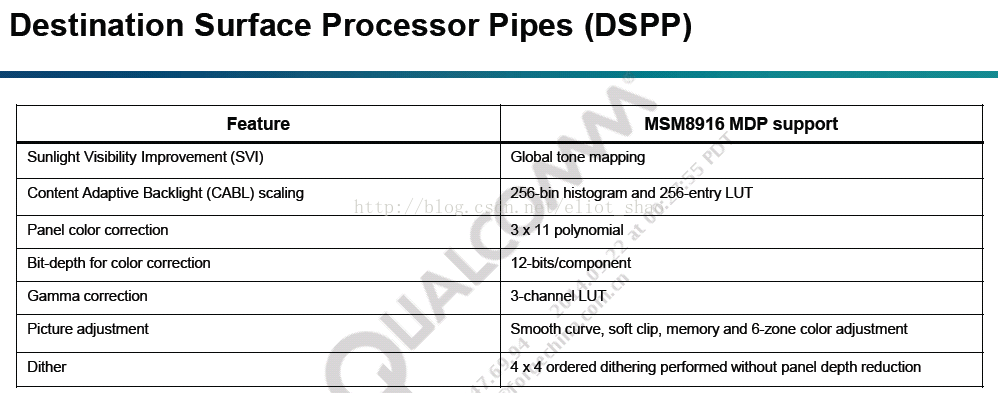

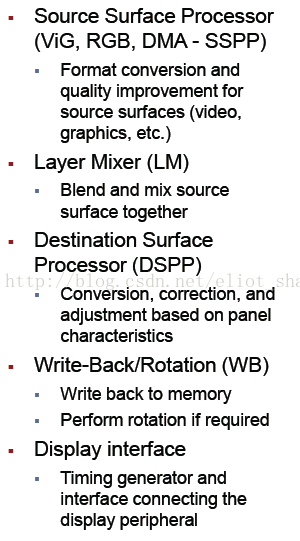

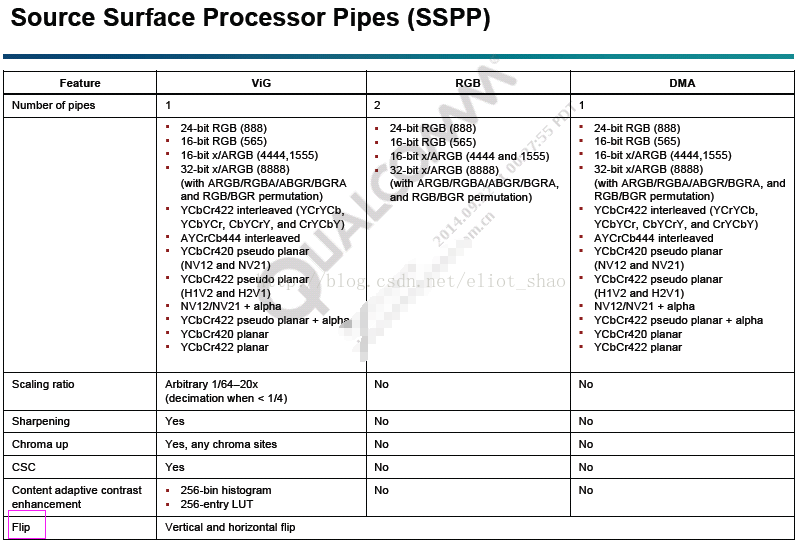

 关于MDP每一部分的硬件功能如下几图:

msm8916 MDP(mobile display processor) 简介

msm8916 MDP(mobile display processor) 简介

msm8916 MDP(mobile display processor) 简介

msm8916 MDP(mobile display processor) 简介

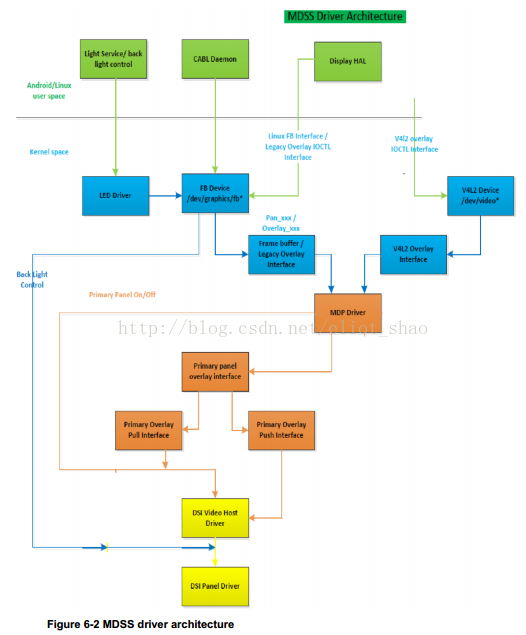

软件上面,高通提供了MDSS(multimedia display subsystem)进行管理。MDSS的整体架构图如下:

msm8916 MDP(mobile display processor) 简介

上图中可以提现Linux framebuffer子系统和MDSS子系统的关系,Linux标准的fb架构没有MDP这个东西,linux fb基本的代码逻辑如下:

①打开fb设备

char const * const device_template[] = {

       "/dev/graphics/fb%u",

       "/dev/fb%u",

       0 };

fd = open(name,O_RDWR, 0);

②获取LCM的分辨率,色彩深度等信息,计算帧缓冲大小

if (ioctl(fd,FBIOGET_FSCREENINFO, &finfo) == -1)

if (ioctl(fd,FBIOGET_VSCREENINFO, &info) == -1)

③使用mmap将驱动内存映射给用户程序进行读取

void*vaddr = mmap(0,fbSize, PROT_READ|PROT_WRITE, MAP_SHARED, fd, 0);

④用户可直接读写显存,进行显示。

module->framebuffer->base= uint64_t(vaddr);

memset(vaddr,0, fbSize);

ioctl(ctx->fbFd,MSMFB_OVERLAY_VSYNC_CTRL, &enable);

fb_set_var

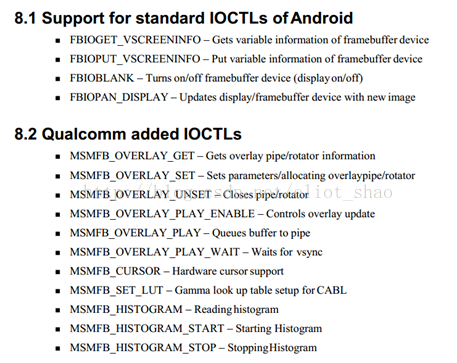

高通使用MDP作为显示处理器,提高了显示效果,并提供了图像旋转,overlay等功能。软件驱动方面,是在FB之下提供了其他的IOCTL接口函数用于控制MDP的功能。下图是高通增加的IOCTL指令:

msm8916 MDP(mobile display processor) 简介

通过对"/dev/graphics/fb%u"控制MDP,可以获取overlay pipe,调整显示效果等。
