?前言

• 在上一节我们已经理清楚了seedkey的诊断机制，那么这一节我们继续来看下怎么用Visual Studio生成 seedkey.dll。


• 软件环境:
  win10 x64
  visual studio 2019
  CANoe 11 x64

? CANoe官方代码解读

? 接口函数说明

1?? 我们知道我们在控制台配置界面加载了SeedKey DLL，控制台就自动计算key值，但是你清楚它的机制吗？

---

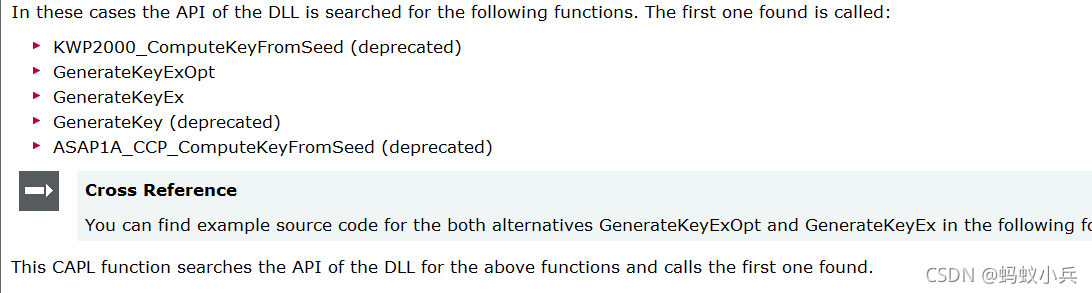

2?? 下面这段截图意思就是 SeedKey DLL 计算key值时会 寻找 下面两个函数接口，GenerateKeyExOpt 和GenerateKeyEx 先找到哪个用哪个。

---

3?? 我们再打开CANoe官方Demo中提供了两个VS工程，就对应上面的两个函数，工程中使用的seedkey.dll实际上使用的KeyGenDll_GenerateKeyEx

---

? GenerateKeyEx 接口

4?? 我们用Visual Studio 打开，看下源码很简单，函数里面就几行代码

• 当key的数组大小比seed的小，抛出异常
• 然后把seed 取反之后，作为key值返回

---

5?? 运行自带的测试工程， 下面是seed key 的trace截图，可以看到算法确实是取反的。

---

? GenerateKeyExOpt 接口

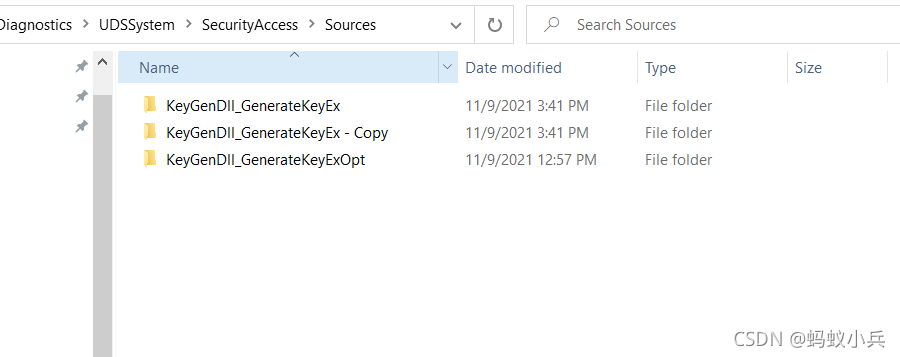

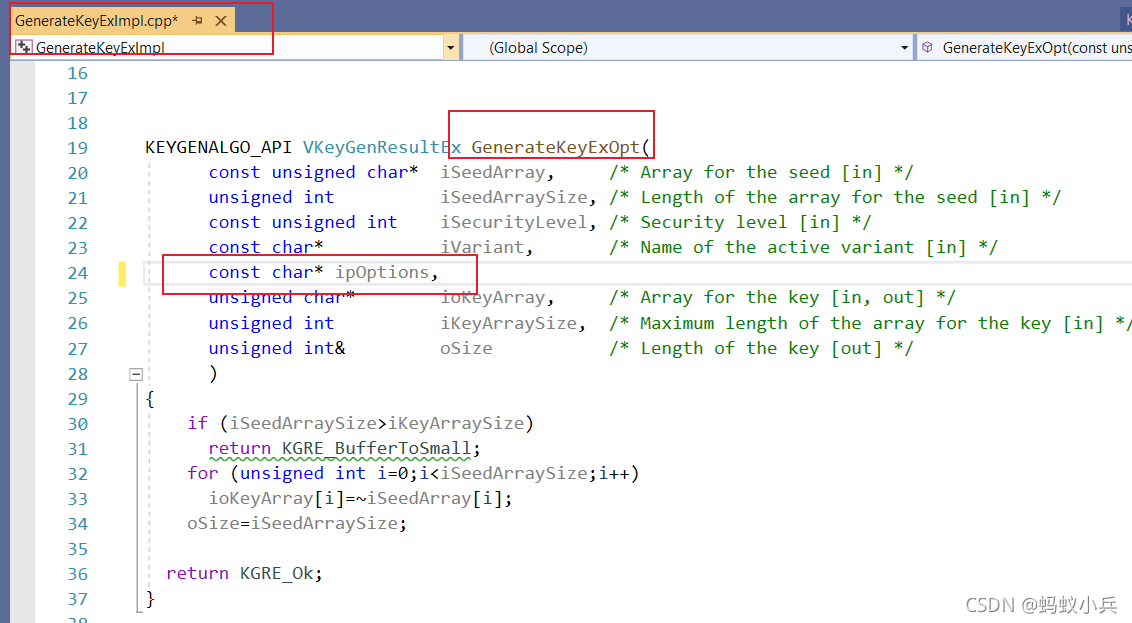

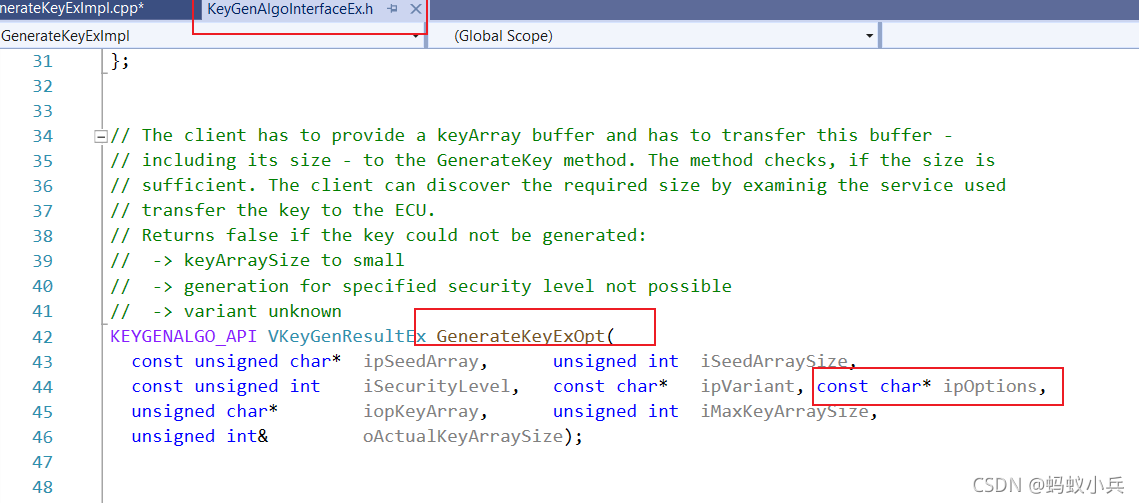

6?? 我们把VS工程KeyGenDll_GenerateKeyEx拷贝一份，然后在拷贝的工程中把源代码按照下图把GenerateKeyEx接口 改成GenerateKeyExOpt ，并添加ipOptions参数，然后重新生成一个seedkey.dll

• 在这里为了区别，我把生成的dll 改名字成 SeednKey_Opt.dll

---

---

7?? 把调用DLL设置成 SeednKey_Opt.dll，然后保存关闭CANoe，再重启CANoe

• 之所以要关闭重启，因为如果不关闭重启，诊断控制台打印的dll调用路径不变，虽然内部已经变了，为了准确的说明，不产生误解，最好关闭重启。

---

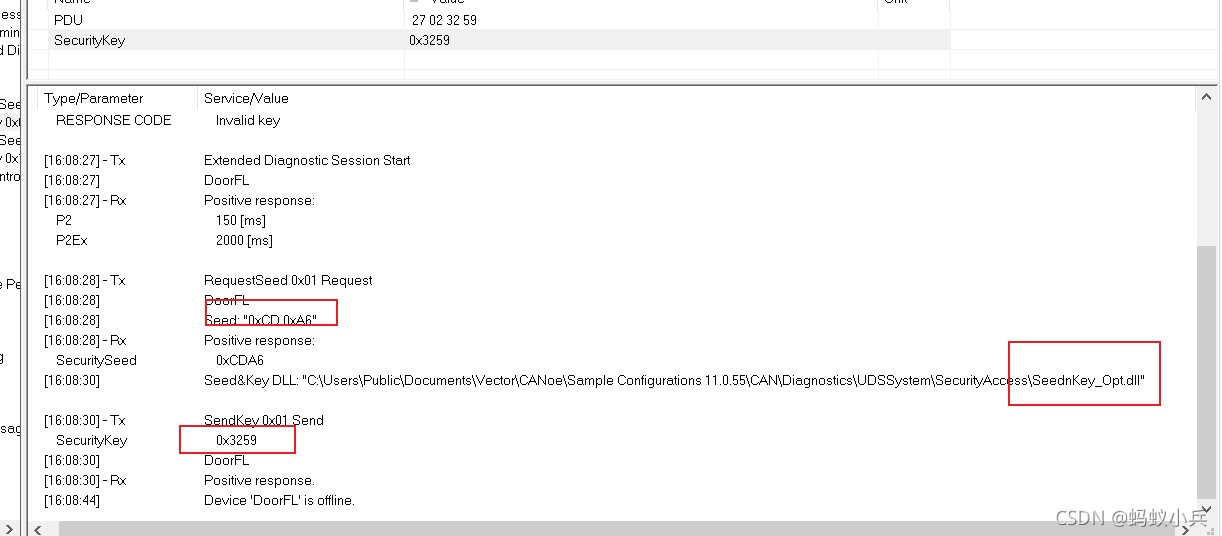

8?? 然后我们在诊断控制台发送27服务，观察正常解锁。

• 这里我们也可以观察到dll的调用路径，如果不重启CANoe，这里显示的还是上个dll路径，可能是CANoe 11 SP2版本的bug.

---

? 创建自己的SeedKey

1?? 真正的项目，不同的seed key level 都有不同的复杂的算法，官方工程中，支持 level 1和 level 11 ,我们现在增加一点功能，level 1 ，取反得到key 值 ； level 11 ，+1 得到key值 ，否则，返回报错。

KEYGENALGO_API VKeyGenResultEx GenerateKeyExOpt(const unsigned char*  iSeedArray,     /* Array for the seed [in] */unsigned int          iSeedArraySize, /* Length of the array for the seed [in] */const unsigned int    iSecurityLevel, /* Security level [in] */const char*           iVariant,       /* Name of the active variant [in] */const char* ipOptions,unsigned char*        ioKeyArray,     /* Array for the key [in, out] */unsigned int          iKeyArraySize,  /* Maximum length of the array for the key [in] */unsigned int&         oSize           /* Length of the key [out] */)
{
    if (iSeedArraySize>iKeyArraySize)return KGRE_BufferToSmall;if (iSecurityLevel == 0x01){
    for (unsigned int i = 0; i < iSeedArraySize; i++)ioKeyArray[i] = ~iSeedArray[i];}else if (iSecurityLevel == 0x11){
    for (unsigned int i = 0; i < iSeedArraySize; i++)ioKeyArray[i] = iSeedArray[i]+1;      }else{
    return KGRE_SecurityLevelInvalid;}oSize = iSeedArraySize;  return KGRE_Ok;
}

---

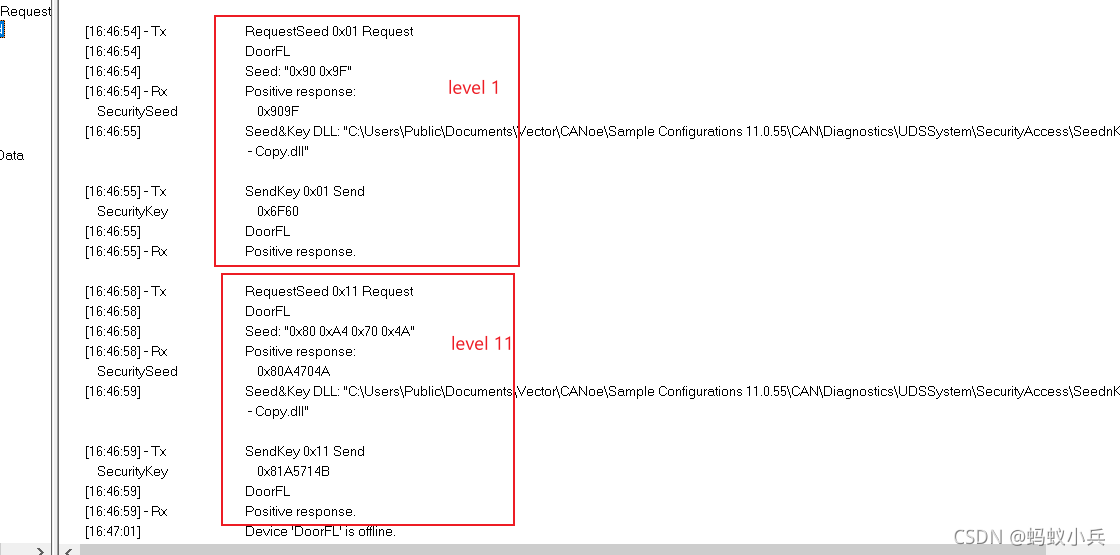

2?? 加载重新生成的DLL，然后测试看下结果。看到 Level 11的算法变了。

End
