一、说明:
在实际项目中,主要是使用Qt开发CS程序,当然主要是客户端。公司项目中有这个需求是实时显示多个设备的流量曲线图,设备将流量信息发给服务端,服务端再将信息通过Socket发给Qt客户端,Qt客户端通过Socket接收后实时显示在程序的一个窗口上;这个显示是以曲线图的展示方式。
二、界面模型

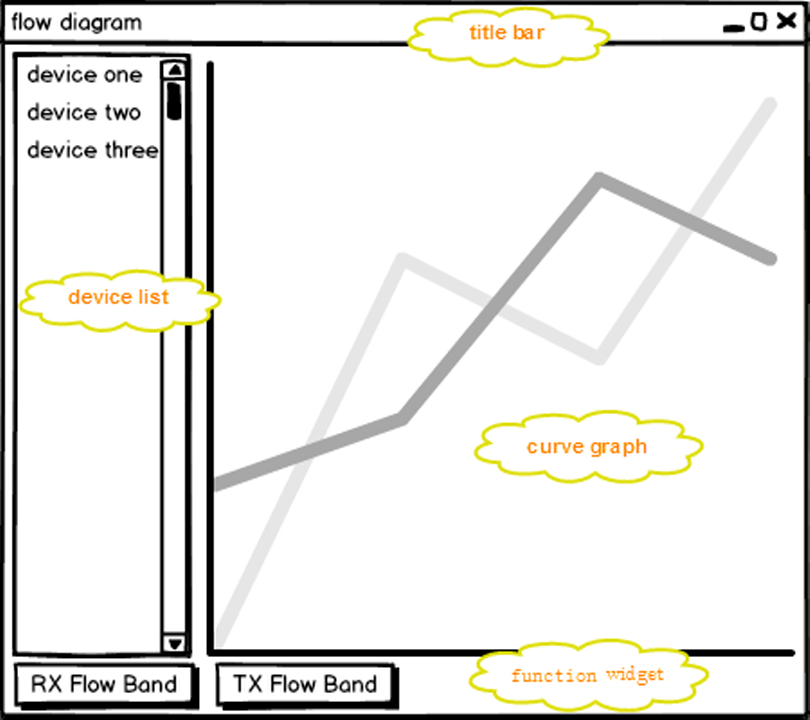

接到这个功能需求后,使用的界面模型如下图所示,图示已经标示的很清楚了,我就不多详细描述了:
三、功能分析
1、由于设备较多,超过100台,所以不可能每个设备的流量曲线都用一种颜色,因此只选择几种比较明显的颜色作为设备的流量曲线颜色,每次上来一个设备,就用其中的一种颜色绘制曲线。
2、使用QSS来设置部件的样式信息,如前景、背景、被选择时、鼠标移动时等等。
3、用一个部件用作专门的绘制部件,该部件放在窗口中,因此安装事件过滤器,用于重绘子部件信息,绘制曲线图。
4、处理设备上线/下线的网络消息以及设备主动发送的动态流量信息;处理Qt客户端与服务端的连接/断开事件。
四、界面效果
开发出来的最终效果图如下所示:

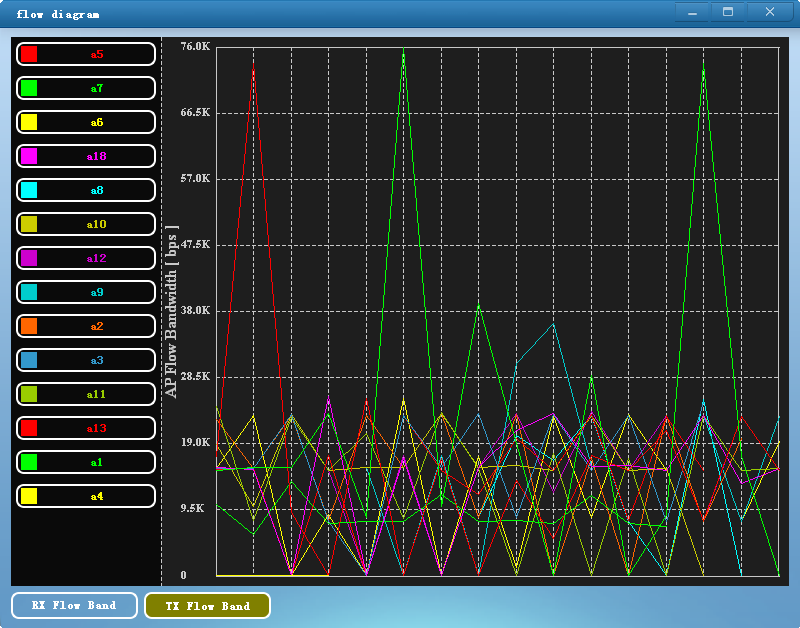

初始所有设备的流量图如下图

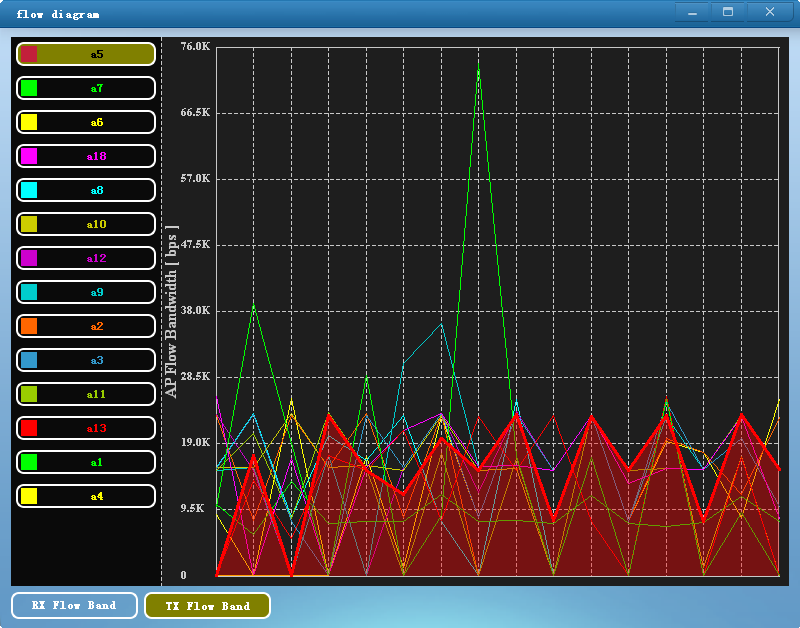

选择设备名为a5的流量图,其中a5设备的流量曲线加粗,背景半透明等效果如下图
选择设备名为a7的流量图,其中a7设备的流量曲线加粗,背景半透明等效果如下图
五、主要代码
1 //消息过滤,主要用于重绘子控件,过滤Paint事件2 bool QAPRTCurWidget::eventFilter(QObject *watched, QEvent *event)3 {4 if(watched==ui->widget_rxtx && event->type()==QEvent::Paint)5 {6 updateWidgetRTX();7 }8 return QFrame::eventFilter(watched,event);9 }
1 //绘图操作 2 void QAPRTCurWidget::updateWidgetRTX() 3 { 4 QPainter painter(ui->widget_rxtx); 5 painter.setFont(QFont("Times", 12, QFont::Bold)); 6 //绘制背景颜色 7 painterBackground(painter); 8 //画最左边一条虚线,用于和List隔开 9 painterLeftDashLine(painter);10 //画纵坐标文本标识11 updateVTextID(painter);12 //画纵坐标文本刻度以及横纵坐标轴13 updateVTextMarkAndCoord(painter);14 //画RX曲线15 paintRXLineInfo(painter);16 //画TX曲线17 paintTXLineInfo(painter);18 }
1 //画纵坐标文本刻度以及横纵坐标轴 2 void QAPRTCurWidget::updateVTextMarkAndCoord(QPainter &painter) 3 { 4 painter.save(); 5 //绘图区间的实际高度(部件高度-顶部间隔-底部间隔) 6 int nActPaintHeight = ui->widget_rxtx->height()-INTERVAL_WIDGET_TOP-INTERVAL_WIDGET_BOTTOM; 7 //每隔的间隔高度 8 float fIntervalHeight = ((float)nActPaintHeight)/(m_nVSingleLinePointCount-1); 9 float fYPointForZero = ui->widget_rxtx->height()-INTERVAL_WIDGET_BOTTOM;10 double dDivideValue = 0;11 if(ui->toolButton_rxflow->isChecked())12 {13 dDivideValue = ((double)nRXMaxValue)/(m_nVSingleLinePointCount-1);14 }15 if(ui->toolButton_txflow->isChecked())16 {17 dDivideValue = ((double)nTXMaxValue)/(m_nVSingleLinePointCount-1);18 }19 for(int nIndex=0;nIndex<m_nVSingleLinePointCount;++nIndex)20 {21 //设置文本颜色22 painter.setPen(TEXTCOLOR_WIDGET_PAINT);23 //将原来的字体变小,设置为824 QFont objFont = painter.font();25 objFont.setPointSize(8);26 painter.setFont(objFont);27 //画文本,加3的目的是为了是其和横线能保持中间持平28 painter.drawText(INTERVAL_VMARK_LEFT,fYPointForZero-nIndex*fIntervalHeight+3,QCommonOP::getKMStrForBit(dDivideValue*nIndex));29 //设置横线颜色30 painter.setPen(COORDCOLOR_WIDGET_PAINT);31 //画横线(第一条和最后一条为实线,中间的为虚线)32 QPen objPen = painter.pen();33 if(0==nIndex || (m_nVSingleLinePointCount-1)==nIndex)34 {35 objPen.setStyle(Qt::SolidLine);36 }37 else38 {39 objPen.setStyle(Qt::DashLine);40 }41 painter.setPen(objPen);42 float x1 = ui->widget_rxtx->width()-INTERVAL_WIDGET_RIGHT;43 float y1 = fYPointForZero-nIndex*fIntervalHeight;44 painter.drawLine(INTERVAL_HCOORD_LEFT,fYPointForZero-nIndex*fIntervalHeight,x1,y1);45 }46 int nActPaintWidth = ui->widget_rxtx->width()-INTERVAL_HCOORD_LEFT-INTERVAL_WIDGET_RIGHT;47 //每隔的间隔高度--横向:注意使用(float)nActPaintWidth)作为分子,即浮点数48 float fIntervalWidth = ((float)nActPaintWidth)/(m_nHSingleLinePointCount-1);49 for(int nIndex=0;nIndex<m_nHSingleLinePointCount;++nIndex)50 {51 QPen objPen = painter.pen();52 if(0==nIndex || (m_nHSingleLinePointCount-1)==nIndex)53 {54 objPen.setStyle(Qt::SolidLine);55 }56 else57 {58 objPen.setStyle(Qt::DashLine);59 }60 painter.setPen(objPen);61 int nXPoint = INTERVAL_HCOORD_LEFT+nIndex*fIntervalWidth;62 painter.drawLine(nXPoint,INTERVAL_WIDGET_TOP,nXPoint,ui->widget_rxtx->height()-INTERVAL_WIDGET_BOTTOM);63 }64 painter.restore();65 }
