实验背景
如图所示，某公司有3台路由器，其中R2为公司总部的路由器，R1和R3分别为分支机构A和分支机构B的路由器。所有的路由器都需要运行RIP协议，以实现整个网络的互通性。

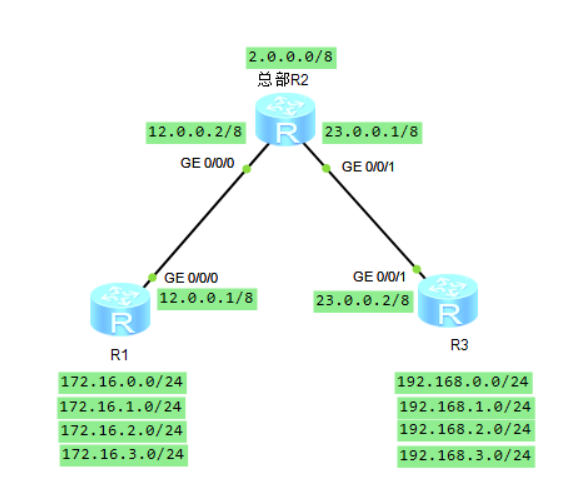

实验拓扑
ip地址如图配置
分支机构的网络配置环回接口实现示例
[R3]int lo0
[R3-LoopBack0]ip add 192.168.0.1 24
[R3-LoopBack0]int lo1
[R3-LoopBack1]ip add 192.168.1.1 24
[R3-LoopBack1]int lo2
[R3-LoopBack2]ip add 192.168.2.1 24
[R3-LoopBack2]int lo3
[R3-LoopBack3]ip add 192.168.3.1 24
配置思路
在各路由器上启动RIP进程，在RIP进程中发布网段信息。
配置步骤
[R1]rip
[R1-rip-1]net 172.16.0.0
[R1-rip-1]net 12.0.0.0
[R2]rip
[R2-rip-1]net 12.0.0.0
[R2-rip-1]net 23.0.0.0
[R2-rip-1]net 2.0.0.0
[R3]rip
[R3-rip-1]net 23.0.0.0
[R3-rip-1]net 192.168.0.0
[R3-rip-1]net 192.168.1.0
[R3-rip-1]net 192.168.2.0
[R3-rip-1]net 192.168.3.0
[R3-rip-1]net 192.168.4.0
配置验证

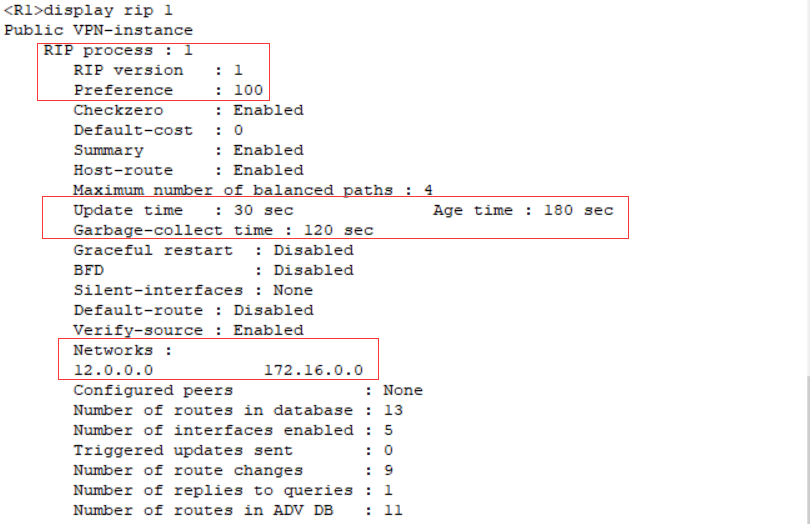

<R1>display rip 1
<R1>display ip routing-table
