3G-ARM-MC8630-Wince5.0
3G-ARM-MC8630-Wince5.0
开发板产品说明


现有的3G模块(包括WCDMA,CDMA2000-evdo,TD-SCDMA)都只提供window平台下的驱动程序,基于ARM平台的WindowCE或linux下的驱动程序都需要自行研究开发,对于大多数应用层面的开发人员来说,底层驱动涉及很多硬件及操作系统知识,如果都花时间去研究,不但影响开发速度,而且很有可能开发失败。同时,基于ARM上的3G上网卡的驱动开发的资料太少。由于3G上网卡在嵌入式设备上的应用开发刚起步,相关的资料太少,baidu,google搜索出来的信息对开发基本上没有什么帮助,绝大多数信息都是求救的。没有成功的开发应用案例说明。再次,硬件的制作需要周期,并且具有调试风险。由于供电、天线、SIM卡等问题,一般都需要开发两板以上的PCB电路板,才能调通电路,费时费力。最后,上层应用软件配置比较麻烦:由于嵌入式系统不像PC上有那么完善的协议和管理软件。一般都需要在驱动程序上再增加拨号、路由等相应程序的安装、配置等工作,稍有不慎,就可能陷入歧途。
3G-ARM-MC8630-Wince5.0开发板采用MC8630(CDMA2000-evdo模块,其他模块也可做相应的技术支持),与mini2440开发板相结合,在wince5.0下可直接实现拨号上网,开发人员可直接针对socket做通信开发,无需制作硬件,无需底层驱动的开发,开发板提供相应的底层驱动软件及相关技术支持。此外,能同时针对多个USB上网卡进行驱动,通过多线程实现倍增通信速度的功能。用户手册包含详细的使用说明,方便新手上手开发。

一、开发板硬件介绍
1.1配件清单
1.开发板 1块
2.3G天线 2个
3.12V 2A电源 1个
4.USB连接线 1根
5.电信CDMA-3G SIM卡 自备
1.2接口布局

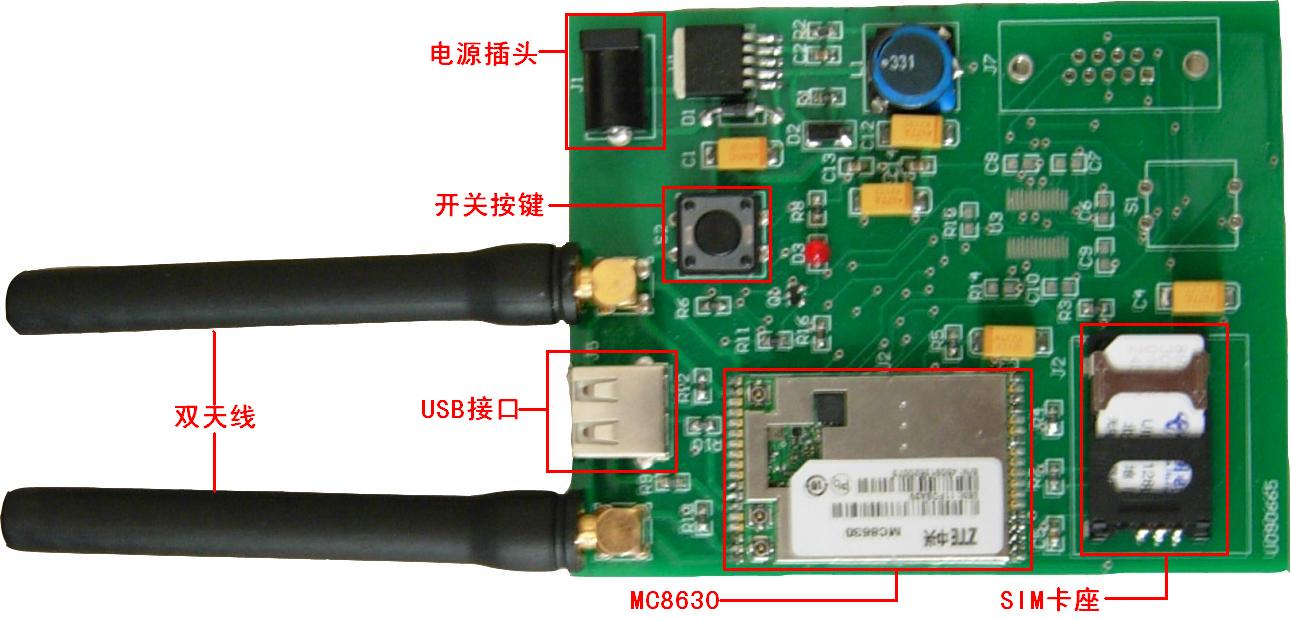

开发板硬件如下图所示:

1.电源插头
接12V直流电源,开发板套件附送一个12V 2A的电源
2.开关按键
加电后,长按开关按键,即可启动MC8630模块,启动后,再长按该按键,又可关闭模块
3.双天线
为了获得更好的通信效果,MC8630采用双天线设计,如图所示。
4.USB接口
通过USB连接线将G3ARM开发板与mini2440开发板的USB host接口相连,开发套件附送1根USB连接线
5.SIM卡座
MC8630使用中国电信3G通信(CDMA-evdo)信道,SIM卡可到中国电信营业厅办理。详细资费请到当地中国电信营业厅咨询。
6.MC8630模块
开发板上已经焊接有MC8630模块,用户可直接使用开发板。
二、开发板驱动程序介绍
开发板驱动程序包括完整的底层USB转串口驱动程序,拨号程序等,用户可根据用户手册自行编译bin文件,也可使用已经编译好的bin文件直接下载至开发板。开发套件提供详细的用户手册,有ARM开发板使用经验的用户可根据用户手册一步步轻松实现mini2440ARM开发板(其他厂家的开发板的使用方法类似)的上网(通过IE直接访问百度,新浪等网站),用户可直接进行socket编程,开发自己的应用程序。开发板的驱动程序为通信分配了足够大的缓存,是通信速度不受软件的限制,实测单线程ftp下载最高可达300KByte/s。此外,开发板套件还提供window下的驱动程序以便用户对硬件进行测试。
三、开发板资料
开发板除了提供完整的用户手册,另外还提供硬件电路的原理图和PCB图,方便用户进行硬件的开发。此外,还附有“中兴通讯MC8630模块技术规格书_V1[1].1.pdf”,“中兴通讯MC8630模块用户硬件设计手册_V1[1].0.pdf”,“中兴通讯MC8630模块AT指令集手册_V1[1].1.pdf”供用户参考。
四、联系我们
北京技通科技有限公司
电话:13801288884李先生
技术支持:qq:3314612
Email:jitongtech@gmail.com
淘宝网店:http://shop57925207.taobao.com/
淘宝产品链接:
http://item.taobao.com/auction/item_detail-0db1-cc590bdd38cbcb159387ba6039c92cb6.jhtml
其他网站产品链接:
http://buy.863171.com/Trade/7/1408/20099//waHGSghCVeupAZXOxYcTmqFDsRrQtyKqFDsR
http://b2b.hc360.com/supplyself/60091741
http://www.tochgo.com/Product.asp?id=582307
http://www.denghuo.com/info_HTML/2009/10/13/{47EB35E7-7BFA-44DE-9CED-D1EAFD9F54C6}.shtml
http://www.gongkong.com/Common/ShowDetails.aspx?contr=BizTradesView&ElementID=2009101610500500005
