史上最易懂的Android jni开发资料-NDK环境搭建(转)

热度:114   发布时间:2016-04-27 22:34:42.0
史上最易懂的Android jni开发资料--NDK环境搭建(转)

本文转自:http://www.cnblogs.com/yejiurui/p/3476565.html

?

史上最易懂的Android jni开发资料--NDK环境搭建

?

???? 谷歌改良了ndk的开发流程,对于Windows环境下NDK的开发,如果使用的NDK是r7之前的版本,必须要安装Cygwin才能使用NDK。而在NDKr7开始,Google的Windows版的NDK提供了一个ndk-build.cmd的脚本,这样,就可以直接利用这个脚本编译,而不需要使用Cygwin了。只需要为Eclipse Android工程添加一个Builders,而为Eclipse配置的builder,其实就是在执行Cygwin,然后传递ndk-build作为参数,这样就能让Eclipse自动编译NDK了。那么我们现在开始吧:

一、关于NDK的一点解释:?????????????????????????????????????????????????????????????????????????????????????????????

NDK全称:Native Development Kit。?
NDK提供了一系列的工具,帮助开发者快速开发C(或C++)的动态库,并能自动将so和java应用一起打包成apk。这些工具对开发者的帮助是巨大的。?
NDK集成了交叉编译器,并提供了相应的mk文件隔离CPU、平台、ABI等差异,开发人员只需要简单修改mk文件(指出“哪些文件需要编译”、“编译特性要求”等),就可以创建出so。

NDK可以自动地将so和Java应用一起打包,极大地减轻了开发人员的打包工作。

二、NDK坏境搭建:???????????????????????????????????????????????????????????????????????????????????????????????????

? 注意事项:目前已经出了NDK-r9b了,由于作者写这篇日志的时候 当时下载的还是NDK-r8c,所以仍以NDK-r8c为例来讲解。

操作类似,从ndk-7后,谷歌已经改良了ndk的操作,不需用使用cygwin来交叉编译了,这大大的提高了我们的开发速度。

(1)下载安装NDK-r8c。

下载地址:http://developer.android.com/sdk/ndk/index.html

(2)打开Eclipse,新建一个Android工程(我的取名为TestNdk),在工程目录TestNdk下新建jni文件夹,该文件夹就用来保存NDK需要编译的文件代码等。

(3)开始新建并配置一个Builder

(a)Project->Properties->Builders->New,新建一个Builder。?
(b)在弹出的【Choose configuration type】对话框,选择【Program】,点击【OK】:?

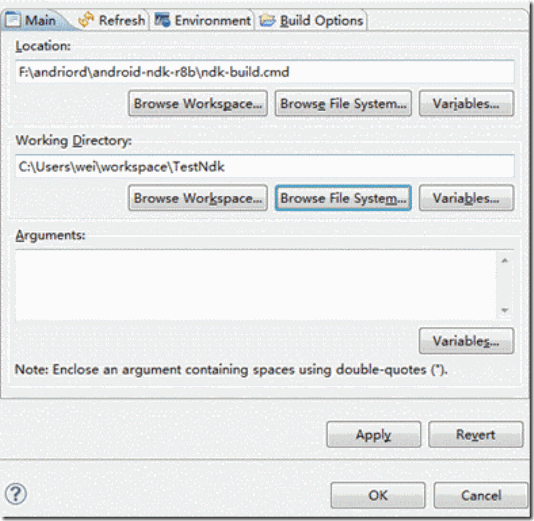

(c)在弹出的【Edit Configuration】对话框中,配置选项卡【Main】。?
在“Name“中输入新builders的名称(这个名字可以任意取)。

在“Location”中输入nkd-build.cmd的路径(这个是下载完ndk8后解压后的路径,这个建议放在根目录下面,路径不能有空格和中文)。根据各自的ndk路径设置,也可以点击“Browser File System…”来选取这个路径。?
在“Working Diretcoty”中输入TestNdk位置(也可以点击“Browse Workspace”来选取TestNdk目录)。如图1

clip_image002

图1

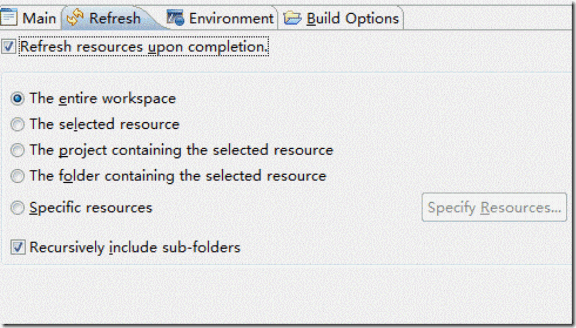

(d)继续在这个【Edit Configuration】对话框中,配置选项卡【Refresh】。如图2?
勾选“Refresh resources upon completion”,?
勾选“The entire workspace”,?
勾选“Recuresively include sub-folders”。

clip_image004

图2

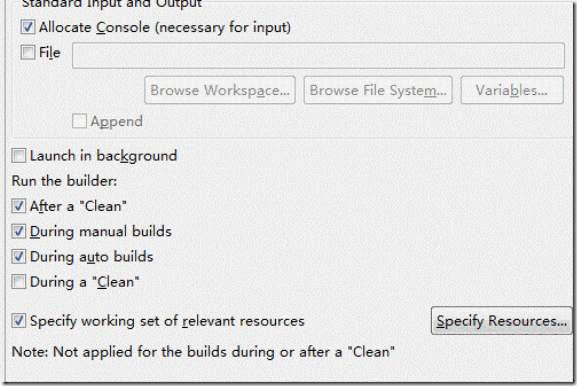

(e)继续在【Edit Configuration】对话框中,配置选项卡【Build options】。?
勾选“After a “Clean””,(勾选这个操作后,如果你想编译ndk的时候,只需要clean一下项目 就开始交叉编译)?
勾选“During manual builds”,?
勾选“During auto builds”,?
勾选“Specify working set of relevant resources”。如图3

clip_image006

图3

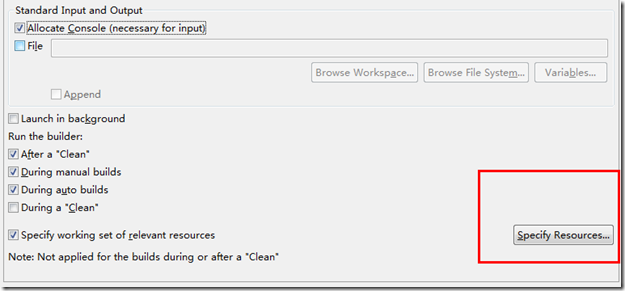

点击“Specify Resources…”勾选TestNdk工程中新建的“jni“目录,点击”finish“。 点击“OK“,完成配置。 如图4


clip_image008

图4

到此,恭喜你,编译环境以及成功搭建完毕!

那么搭建完了,当然要玩一玩了,好了,下面我们来跑一个demo测试一把,让你了解一下ndk的开发流程

?

三、NDK程序demo的开发(下面是重点,请仔细查看)??????????????????????????????????????????????????

?? 1.在TestNdk工程中新建一个JniClient.class(为了调用C/C++代码),其内容如下:

package com.ndk.test;public class JniClient {    static public native String AddStr(String strA, String strB);    static public native int AddInt(int a, int b);}

2.生成 .h 的c++头文件

(1)用cmd命令定位到JniClient.class 所在目录,输入“javac JniClient.java“后回车,生成JniClinet.class文件(如果是用的Eclipse建的工程,在TestNdk\bin\classes\com\ndk\test目录下就已经有JniClinet.class文件了)。

(2)将JniClinet.class拷贝到TestNdk\bin\classes\com\ndk\test目录,将cmd命令定位到TestNdk\bin\classes目录,输入”javah com.ndk.test.JniClient“后回车,在TestNdk\bin\classes目录下就生成了C++头文件com_ndk_test_JniClient.h

com_ndk_test_JniClient.h的文件内容如下:

复制代码
/* DO NOT EDIT THIS FILE - it is machine generated */#include <jni.h>/* Header for class com_ndk_test_JniClient */#ifndef _Included_com_ndk_test_JniClient#define _Included_com_ndk_test_JniClient#ifdef __cplusplusextern "C" {#endif/* * Class:     com_ndk_test_JniClient * Method:    AddStr * Signature: (Ljava/lang/String;Ljava/lang/String;)Ljava/lang/String; */JNIEXPORT jstring JNICALL Java_com_ndk_test_JniClient_AddStr  (JNIEnv *, jclass, jstring, jstring);/* * Class:     com_ndk_test_JniClient * Method:    AddInt * Signature: (II)I */JNIEXPORT jint JNICALL Java_com_ndk_test_JniClient_AddInt  (JNIEnv *, jclass, jint, jint);#ifdef __cplusplus}#endif#endif
复制代码

3.在jni目录下新建一个Android.mk文件,其内容如下(关于mk文件需要注意,很重要,还有c和c++文件的mk文件还不一样,此处是调用c语言的mk文件,至于其他的怎么调用,这个自己去百度吧,在此就不多说了)

LOCAL_PATH := $(call my-dir)include $(CLEAR_VARS)LOCAL_MODULE := TestNdkLOCAL_SRC_FILES := com_ndk_test_JniClient.cinclude $(BUILD_SHARED_LIBRARY)

4. 将刚刚手动生成的com_ndk_test_JniClient.h拷贝到TestNdk工程的jni目录下,

然后新建一个com_ndk_test_JniClient.c文件完成头文件中函数的实现,其内容如下(本来想写两个方法的,现在只讲解第一个方法,返回一个字符串“HelloWorld from JNI?”,另一个方法是一个a+b的运算,方法写到这里,感兴趣的可以自己去研究):

com_ndk_test_JniClient.c

复制代码
#include "com_ndk_test_JniClient.h"#include <stdlib.h>#include <stdio.h>#ifdef __cplusplus   extern "C"  {   #endif  /* * Class:     com_ndk_test_JniClient * Method:    AddStr * Signature: (Ljava/lang/String;Ljava/lang/String;)Ljava/lang/String; */JNIEXPORT jstring JNICALL Java_com_ndk_test_JniClient_AddStr  (JNIEnv *env, jclass arg, jstring instringA, jstring instringB){    jstring str = (*env)->NewStringUTF(env, "HelloWorld from JNI !");    return str;       }/** Class:     com_ndk_test_JniClient* Method:    AddInt* Signature: (II)I*/JNIEXPORT jint JNICALL Java_com_ndk_test_JniClient_AddInt  (JNIEnv *env, jclass arg, jint a, jint b){    return a + b;}#ifdef __cplusplus   }   #endif
复制代码

此刻,当编辑com_ndk_test_JniClient.c并保存后,project下的—clean? 一下工程,就可以看到TestNkd工程下的obj/local/armeabi目录下将自动生成libTestNdk.so库。

?

5.在TestNdkActivity.java中完成对JniClient.java中函数的调用(首先静态加载动态链接so库):

复制代码
package com.ndk.test;import android.app.Activity;import android.os.Bundle;import android.widget.TextView;public class TestNdkActivity extends Activity {    static {        System.loadLibrary("TestNdk");    }    /** Called when the activity is first created. */    @Override    public void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);//        setContentView(R.layout.main);                //第一个方法传入的两个参数没有做操作,直接返回hello jni,不用管        String str = JniClient.AddStr("test", "test");                //第二个方法暂时不实现        //  int iSum = JniClient.AddInt(5, 2);               // String strSum = "5 + 7 = " + iSum;                TextView tv1 = new TextView(this);        tv1.setText(str);        setContentView(tv1);    }}
复制代码

6.运行TestNdk工程,在控制台中可以看到界面输出来自com_ndk_test_JniClient.c 文件中的“HelloWorld from JNI ! "了。

NDK实例到此完成。

后续更复杂的操作就需要深入的学习NDK/JNI了,

比如C/C++与Java的数据类型转换,以及Android.mk文件的编写格式等。

如果有什么问题,欢迎沟通交流!非常感谢您对andye的关注!关于.h文件怎么生成,可以看我另一篇日志,虽然是用cygwin写的,有点旧,但是里面有关于怎么生成.h的截图,供参考,地址为:http://www.cnblogs.com/yejiurui/archive/2012/11/21/2780940.html

?

?


?

近期有朋友需求,忘记上传一份demo了,那么我重新整理了一份demo,各位朋友可以下载学习:

?

百度网盘下载地址:http://pan.baidu.com/s/1gdIeUvL

?

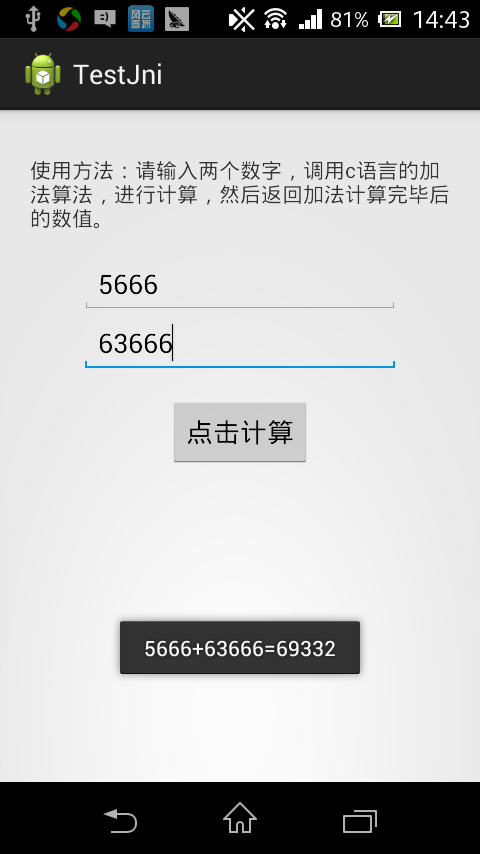

demo图片如下:

?
