Android基础入门教程——8.1.3 Android中的13种Drawable总结 Part 3

热度:271   发布时间:2016-04-27 22:43:13.0
Android基础入门教程——8.1.3 Android中的13种Drawable小结 Part 3

Android基础入门教程——8.1.3 Android中的13种Drawable小结 Part 3

标签(空格分隔): Android基础入门教程


本节引言:

本节我们来把剩下的四种Drawable也学完,他们分别是:
LayerDrawable,TransitionDrawable,LevelListDrawable和StateListDrawable,

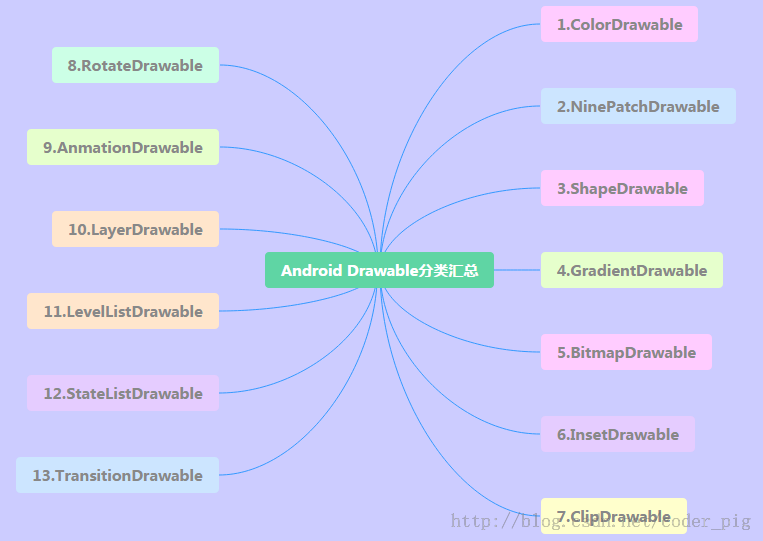

依旧贴下13种Drawable的导图:


1.LayerDrawable

层图形对象,包含一个Drawable数组,然后按照数组对应的顺序来绘制他们,索引
值最大的Drawable会被绘制在最上层!虽然这些Drawable会有交叉或者重叠的区域,但
他们位于不同的层,所以并不会相互影响,以<layer-list>作为根节点!

相关属性如下

  • drawable:引用的位图资源,如果为空徐璈有一个Drawable类型的子节点
  • left:层相对于容器的左边距
  • right:层相对于容器的右边距
  • top:层相对于容器的上边距
  • bottom:层相对于容器的下边距
  • id:层的id

使用示例

运行效果图

代码实现

非常简单,结合前面学习的shapeDrawable和ClipDrawable:

layerList_one.xml

<?xml version="1.0" encoding="utf-8"?><layer-list xmlns:android="http://schemas.android.com/apk/res/android">    <item android:id="@android:id/background">        <shape android:shape="rectangle">            <solid android:color="#C2C2C1" />            <corners android:radius="50dp" />        </shape>    </item>    <item android:id="@android:id/progress">        <clip>            <shape android:shape="rectangle">                <solid android:color="#BCDA73" />                <corners android:radius="50dp" />            </shape>        </clip>    </item></layer-list>

然后在布局文件中添加一个Seekbar,内容如下:

    <SeekBar        android:layout_width="match_parent"        android:layout_height="wrap_content"        android:indeterminateDrawable="@android:drawable/progress_indeterminate_horizontal"        android:indeterminateOnly="false"        android:maxHeight="10dp"        android:minHeight="5dp"        android:progressDrawable="@drawable/layerlist_one"        android:thumb="@drawable/shape_slider" />

卧槽,没了?对的,就是这么点东西~说了是层图形对象,我们还可以弄个层叠图片的效果:

运行效果图

实现代码

层叠图片的layerlist_two.xml:

<?xml version="1.0" encoding="utf-8"?><layer-list xmlns:android="http://schemas.android.com/apk/res/android">    <item>        <bitmap            android:gravity="center"            android:src="@mipmap/ic_bg_ciwei" />    </item>    <item        android:left="25dp"        android:top="25dp">        <bitmap            android:gravity="center"            android:src="@mipmap/ic_bg_ciwei" />    </item>    <item        android:left="50dp"        android:top="50dp">        <bitmap            android:gravity="center"            android:src="@mipmap/ic_bg_ciwei" />    </item></layer-list>

然后在activity_main.xml里加个ImageView,内容如下:

 <ImageView        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:src="@drawable/layerlist_two"/>

简单好用,还等什么,快快应用到你的项目中吧~


2.TransitionDrawable

LayerDrawable的一个子类,TransitionDrawable只管理两层的Drawable!两层!两层!
并且提供了透明度变化的动画,可以控制一层Drawable过度到另一层Drawable的动画效果。
根节点为<transition>,记住只有两个Item,多了也没用,属性和LayerDrawable差不多,
我们需要调用startTransition方法才能启动两层间的切换动画;
也可以调用reverseTransition()方法反过来播放:

使用示例

运行效果图

实现代码

在res/drawable创建一个TransitionDrawable的xml文件

<?xml version="1.0" encoding="utf-8"?><transition xmlns:android="http://schemas.android.com/apk/res/android" >    <item android:drawable="@mipmap/ic_bg_meizi1"/>    <item android:drawable="@mipmap/ic_bg_meizi2"/></transition>

然后布局文件里加个ImageView,然后把src设置成上面的这个drawable
然后MainActivity.java内容如下:

public class MainActivity extends AppCompatActivity {    private ImageView img_show;    @Override    protected void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);        setContentView(R.layout.activity_main);        img_show = (ImageView) findViewById(R.id.img_show);        TransitionDrawable td = (TransitionDrawable) img_show.getDrawable();        td.startTransition(3000);        //你可以可以反过来播放,使用reverseTransition即可~        //td.reverseTransition(3000);    }}

另外,如果你想实现:多张图片循环的淡入淡出的效果
可参考:Android Drawable Resource学习(七)、TransitionDrawable中的示例
很简单,核心原理就是:handler定时修改Transition中两个图片!


3.LevelListDrawable

用来管理一组Drawable的,我们可以为里面的drawable设置不同的level,
当他们绘制的时候,会根据level属性值获取对应的drawable绘制到画布上,根节点
为:<level-list>他并没有可以设置的属性,我们能做的只是设置每个<item>
的属性!

item可供设置的属性如下

  • drawable:引用的位图资源,如果为空徐璈有一个Drawable类型的子节点
  • minlevel:level对应的最小值
  • maxlevel:level对应的最大值

使用示例

运行效果图

代码实现

通过shapeDrawable画圆,一式五份,改下宽高即可:

shape_cir1.xml

<?xml version="1.0" encoding="utf-8"?><shape xmlns:android="http://schemas.android.com/apk/res/android"    android:shape="oval">    <solid android:color="#2C96ED"/>    <size android:height="20dp" android:width="20dp"/></shape>

接着到LevelListDrawable,这里我们设置五层:

level_cir.xml

<?xml version="1.0" encoding="utf-8"?><level-list xmlns:android="http://schemas.android.com/apk/res/android" >    <item android:drawable="@drawable/shape_cir1" android:maxLevel="2000"/>    <item android:drawable="@drawable/shape_cir2" android:maxLevel="4000"/>    <item android:drawable="@drawable/shape_cir3" android:maxLevel="6000"/>    <item android:drawable="@drawable/shape_cir4" android:maxLevel="8000"/>    <item android:drawable="@drawable/shape_cir5" android:maxLevel="10000"/></level-list>

最后MainActivity写如下代码:

public class MainActivity extends AppCompatActivity {    private ImageView img_show;    private LevelListDrawable ld;    private Handler handler = new Handler() {        public void handleMessage(Message msg) {            if (msg.what == 0x123) {                if (ld.getLevel() > 10000) ld.setLevel(0);                img_show.setImageLevel(ld.getLevel() + 2000);            }        }    };    @Override    protected void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);        setContentView(R.layout.activity_main);        img_show = (ImageView) findViewById(R.id.img_show);        ld = (LevelListDrawable) img_show.getDrawable();        img_show.setImageLevel(0);        new Timer().schedule(new TimerTask() {            @Override            public void run() {                handler.sendEmptyMessage(0x123);            }        }, 0, 100);    }}

也很简单,一个Timer定时器,handler修改level值~


4.StateListDrawable

好了终于迎来了最后一个drawable:StateListDrawable,这个名字看上去模式,其实我们
以前就用到了,还记得为按钮设置不同状态的drawable的<selctor>吗?没错,用到的
就是这个StateListDrawable!

可供设置的属性如下

  • drawable:引用的Drawable位图,我们可以把他放到最前面,就表示组件的正常状态~
  • state_focused:是否获得焦点
  • state_window_focused:是否获得窗口焦点
  • state_enabled:控件是否可用
  • state_checkable:控件可否被勾选,eg:checkbox
  • state_checked:控件是否被勾选
  • state_selected:控件是否被选择,针对有滚轮的情况
  • state_pressed:控件是否被按下
  • state_active:控件是否处于活动状态,eg:slidingTab
  • state_single:控件包含多个子控件时,确定是否只显示一个子控件
  • state_first:控件包含多个子控件时,确定第一个子控件是否处于显示状态
  • state_middle:控件包含多个子控件时,确定中间一个子控件是否处于显示状态
  • state_last:控件包含多个子控件时,确定最后一个子控件是否处于显示状态

使用示例

那就来写个简单的圆角按钮吧!

运行效果图

代码实现

那就先通过shapeDrawable来画两个圆角矩形,只是颜色不一样而已:

shape_btn_normal.xml

<?xml version="1.0" encoding="utf-8"?><shape xmlns:android="http://schemas.android.com/apk/res/android"    android:shape="rectangle">    <solid android:color="#DD788A"/>    <corners android:radius="5dp"/>    <padding android:top="2dp" android:bottom="2dp"/></shape>

接着我们来写个selctor:selctor_btn.xml

<?xml version="1.0" encoding="utf-8"?><selector xmlns:android="http://schemas.android.com/apk/res/android">    <item android:state_pressed="true" android:drawable="@drawable/shape_btn_pressed"/>    <item android:drawable="@drawable/shape_btn_normal"/></selector>

然后按钮设置android:[email protected]/selctor_btn”就可以了~
你可以根据自己需求改成矩形或者椭圆,圆形等!


本节小结:

好的,关于Android中的13种不同类型的Drawable已经讲解完毕了,当然,这只是基础,实际
开发中肯定还有各种高逼格的用法,这就要靠大家去扩展了,这里只是给大家一个引导!
嗯,时间关系,上述的例子都是一个个试的,所以最后的demo乱七八糟哈,可能
你对这些素材又需要,还是贴下,有需要的自行下载:DrawableDemo.zip
嗯,谢谢~祝周末愉快
