Android:格局实例之常见用户设置界面

热度:98   发布时间:2016-04-28 02:46:35.0
Android:布局实例之常见用户设置界面

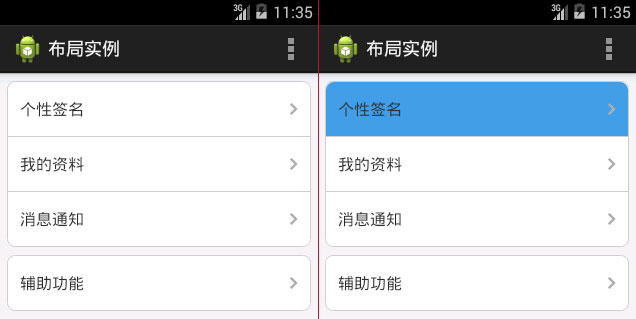

实现效果:

整理思路:

1、控件:文字TextView 和 右箭头ImageView

2、因为考虑到点击效果,设计为:最外层为全圆角,内层有四种情况,分别为上圆角、无圆角、下圆角和全圆角。

3、内层样式效果:需要初始样式、和点击样式

4、需要知识:结合style、shake、selector组合样式

布局:

复制代码
 1 <?xml version="1.0" encoding="utf-8"?> 2 <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" 3     android:layout_width="match_parent" 4     android:layout_height="match_parent" 5     android:orientation="vertical" 6     android:background="#F0F3F6" 7      > 8  9     10     <LinearLayout style="@style/wrap_layout" >11         <!-- 上圆角-->12         <LinearLayout style="@style/top_layout">13             <TextView style="@style/usertext" android:text="个性签名" />14               <ImageView style="@style/img_arrow"/>15         </LinearLayout>16         17         <!-- 分割线 -->18           <View style="@style/bg_line"/>19           <!-- 无圆角-->20        <LinearLayout style="@style/mid_layout">21             <TextView style="@style/usertext" android:text="我的资料" />22               <ImageView style="@style/img_arrow"/>23         </LinearLayout>24              <View style="@style/bg_line"/>25           <!-- 下圆角-->26        <LinearLayout style="@style/bottom_layout">27             <TextView style="@style/usertext" android:text="消息通知" />28               <ImageView style="@style/img_arrow"/>29         </LinearLayout>30              31     </LinearLayout>32 33     34      <!-- 全圆角-->35     <LinearLayout style="@style/wrap_layout">36         <LinearLayout style="@style/single_layout">37             <TextView style="@style/usertext" android:text="辅助功能"/>38             <ImageView style="@style/img_arrow"/>39         </LinearLayout>40         41     </LinearLayout>42     43 </LinearLayout>
复制代码

样式:

复制代码
 1     <!-- 最外层样式 --> 2     <style name="wrap_layout"> 3         <item name="android:orientation">vertical</item> 4         <item name="android:layout_height">wrap_content</item> 5         <item name="android:layout_width">match_parent</item> 6         <item name="android:layout_marginLeft">8dp</item> 7         <item name="android:layout_marginRight">8dp</item> 8         <item name="android:layout_marginTop">8dp</item> 9         <item name="android:padding">1px</item>10         <item name="android:background">@drawable/bg_layout_shape</item>11               12     </style>13 14     <!-- 共用层样式 -->15     <style name="base_layout">16         <item name="android:orientation">horizontal</item> 17          <item name="android:layout_width">match_parent</item>       18          <item name="android:layout_height">wrap_content</item>19          <item name="android:paddingTop">16dp</item>20          <item name="android:paddingBottom">16dp</item>21          <item name="android:paddingLeft">12dp</item>22          <item name="android:paddingRight">12dp</item>23         <item name="android:gravity">center_vertical</item>   24          <item name="android:focusable">true</item>  25         <item name="android:clickable">true</item>       26     </style>
复制代码
复制代码
 1 <!-- textview样式 --> 2     <style name="usertext"> 3         <item name="android:textSize">16dp</item> 4         <item name="android:textColor">@color/text_clo</item> 5         <item name="android:layout_width">wrap_content</item> 6         <item name="android:layout_height">wrap_content</item> 7         <item name="android:layout_weight">1</item> 8     </style> 9     10     11     <!-- 文本右边箭头样式 -->12     <style name="img_arrow">13         <item name="android:layout_width">wrap_content</item>14         <item name="android:layout_height">wrap_content</item>15         <item name="android:src">@drawable/setting_arrow</item>16         17     </style>18     19     20    <!-- view分割线样式 -->21     <style name="bg_line">22         <item name="android:layout_width">match_parent</item>23         <item name="android:layout_height">1px</item>24         <item name="android:background">@color/border_clo</item>25     </style>
复制代码
复制代码
 1  <!-- 上圆角样式 -->     2     <style name="top_layout" parent="base_layout">         3         <item name="android:background">@drawable/top_layout_selector</item> 4     </style> 5      6      7     <!--无圆角样式  --> 8     <style name="mid_layout" parent="base_layout"> 9          <item name="android:background">@drawable/mid_layout_selector</item>10     </style>11     12         <!-- 下圆角样式 -->13     <style name="bottom_layout"  parent="base_layout">14           <item name="android:background">@drawable/bottom_layout_selector</item>15     </style>16     17     <!-- 全圆角样式 -->18     <style name="single_layout" parent="base_layout">19         <item name="android:background">@drawable/single_layout_selector</item>20     </style>
复制代码



其中举例上圆角的背景设置为:

1 <?xml version="1.0" encoding="utf-8"?>2 <selector xmlns:android="http://schemas.android.com/apk/res/android" >3     <item android:state_pressed="true" android:drawable="@drawable/top_select"></item>4     <item android:state_focused="true" android:drawable="@drawable/top_select"></item>5     <item android:drawable="@drawable/top_unselect"></item>6 </selector>
<?xml version="1.0" encoding="utf-8"?><shape xmlns:android="http://schemas.android.com/apk/res/android" >    <solid android:color="@color/blue"/>    <corners android:topRightRadius="8dp" android:topLeftRadius="8dp"/></shape>
<?xml version="1.0" encoding="utf-8"?><shape xmlns:android="http://schemas.android.com/apk/res/android" >    <solid android:color="@color/white"/>    <corners android:topRightRadius="8dp" android:topLeftRadius="8dp"/></shape>


http://www.cnblogs.com/tinyphp/p/3831562.html
