android logo:内核、android开机卡通

热度:282   发布时间:2016-05-01 12:44:18.0
android logo:内核、android开机动画

关键词:android 开机logo  开机动画 initlogo.rle   bootanimation  desc.txt

平台信息:
内核:linux2.6/linux3.0
系统:android/android
平台:S5PV310(samsungexynos4210/4412)

                  android开logo,这一块在工作改动的也是比较多的,也比较简单,不同的公司,不同型号的产品,开机的标识不一样。

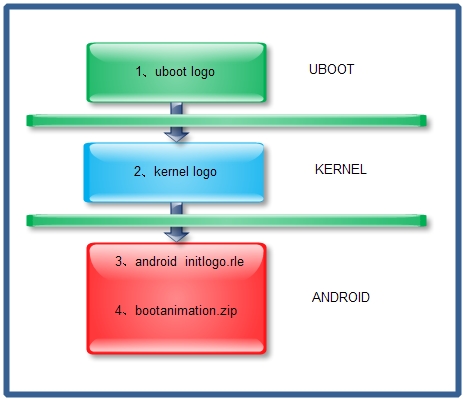

                  我们平时目测的开机logo一般是两种:静态的和动画的。其实在实现logo的过程中,有四幅图片:(1)、uboot显示;(2)、kernel显示logo_linux_clut244.ppm;(3)、android第一幅intilogo.rle;(4)、android第二幅,bootanimation。前三幅一般我们做成相同的,(4)为动画显示。启动过程如下所示。

               这篇重点说一下要用到的文件怎么生成,程序方面的就不再去深入,这一块的代码量也不小,一般不需要额什么改动。UBOOT的logo会影响开机的速度,我们也没有做这一块,UBOOT启动还是比较快,几秒钟的黑屏大家还是可以接受。下面从内核logo说起。

一、内核logo

 1、内核目录中 make menuconfig

Device Drivers ---->Graphics support ---->Bootup logo ----> Standard 224-color Linux logo

                   把开机LOGO图片保存为bmp或者png格式:如linux.png;linux.bmp通过linux工具把图片转化为:ppm格式。替换:driver/video/logo/logo_linux_clut244.ppm

下面命令需要安装netpbm的工具包 如果没有:sudo apt-get install netpbm

我做的实验,包括脚本可以在这里下载:android logo 脚本

(1)、png格式图片,执行下面命令

#pngtopnm linuxlogo.png> linuxlogo.pnm  //生成ppm#pnmquant 224 linuxlogo.pnm > linuxlogo224.pnm//转换成224颜色#pnmtoplainpnm linuxlogo224.pnm > logo_linux_clut224.ppm //转换成ascii格式

可以把上面命令写成一个脚本,这样使用更方便:

kernelLogo_png.sh

pngtopnm $1 > linuxlogo.pnm        //$1为参数,这样不用每次改图片名称,后几步为执行过程pnmquant 224 linuxlogo.pnm > linuxlogo224.pnmpnmtoplainpnm linuxlogo224.pnm > logo_linux_clut224.ppm#删除过程中生成不需要的文件rm -rf ./linuxlogo.pnm  ./linuxlogo224.pnm rm -rf ./linuxlogo.pnm  ./linuxlogo224.pnm

如下图:①cat ./kenrelLogo_png.sh 查看脚本内容,如下面所解释

②./kenrelLogo_png.sh 执行脚本

③Ls查看到生成的logo_linux_clut224.ppm


(1)、bmp格式的图片

脚本为kenrelLogo_bmp.sh

convert $1 linuxlogo.png  //把bmp图片转换成png格式,下面过程和png格式图片相同pngtopnm linuxlogo.png > linuxlogo.pnmpnmquant 224 linuxlogo.pnm > linuxlogo224.pnmpnmtoplainpnm linuxlogo224.pnm > logo_linux_clut224.ppmrm -rf ./linuxlogo.pnm  ./linuxlogo224.pnm ./linuxlogo.png

把logo_linux_clut224.ppm拷贝到制作好的LOGO文件到   /drivers/video/logo 文件夹替换  logo_linux_clut224.ppm 文件,删除该文件夹下的logo_linux_clut224.o,编译烧录,就可以看到你所更改的图片。

二、android logo

1、android第一张logo

(1)找一张.png格式的图片,使用linux下的ImageMagick自带的convert命令,进行raw格式转换,命令为:

convert -depth 8 android_logo.pngrgb:android_logo.raw

(2)、需要用到android编译后的rgb2565工具,在android/out/host/linux-x86/bin目录下(android为当前源码所在目录),转换命令如下:

rgb2565 -rle < android_logo.raw >initlogo.rle

  注:ubuntu10.04 默认已经安装ImgageMagick工具,如果当前系统没有安装,可以执行下面的命令安装:

  sudo apt-getinstall imagemagick

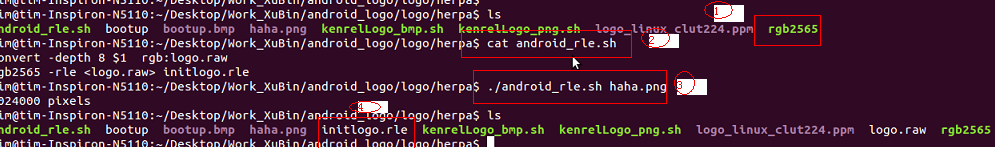

                 为了方便,我们把rgb2565这个bin文件,拷贝到我们做动画的文件夹中。同上面也写一个脚本出来:

android_rle.sh

convert -depth 8 $1 rgb:logo.raw//转换成raw文件rgb2565 -rle <logo.raw> initlogo.rle//生成我们要的rle文件,注意:rbg2565在android/out/host/linux-x86/bin目录拷过来。

启动需要显示的图像已经做好了,就是initlogo.rle,注意文件名必须是这个,如果想改文件名,需要修改android/system/core/init/init.h中的宏:

#define INIT_IMAGE_FILE "/initlogo.rle"

放到相的目录下就行了.

1、android第二张图片(动画)
(1)、开机动画文件为:/system/media/bootanimation.zip是一个标准的zip文件,不过设置压缩率时选择存储。

(2)、linux下用命令打包:

zip -r -X -Zstore ../bootanimation part*/*.png desc.txt


(3)、压缩包的结构:

①Part 这个文件夹中为我们所显示的png图片

②desc.txt中的内容我们要分析下,图片美工去做,我们要让正常显示就要在这里面写一些值。看下里面的内容

400 800 18p 1 0 part0#400 800 为图片的分辨率 400*800#18为每秒显示图片的张数,也就是18fps/S#p代表定义一个部分。#p后面的第一个数是重复播放这一部分次数。如果这个数为0,就无限循环播放#p后面第二个数是播放下一个部分前的延迟帧数#字符串定义了加载文件的路径
