JNI技术与Android使用

热度:85   发布时间:2016-05-01 19:55:28.0
JNI技术与Android应用

本文转自http://www.cnblogs.com/yc_sunniwell/archive/2010/07/05/1771149.html

1. 什么是 JNI?

? ? JNI是Java Native Interface的缩写。从Java 1.1开始,JNI标准成为java平台的一部分,它允许Java和其他语言进行交互。JNI一开始为C和C++而设计的,但是它并不妨碍你使用其他语 言,只要调用约定受支持就可以了。使用java与本地已编译的代码交互,通常会丧失平台可移植性。但是,有些情况下这样做是可以接受的,甚至是必须的,比 如,使用一些旧的库,与硬件、操作系统进行交互,或者为了提高程序的性能。关于 JNI 的用法很简单,有点像 java 里的 reflect 的工作机制,有兴趣的朋友可以参看Java 本地接口规范?http://linux.computersci.net/articles/jdk1.2/docs/guide/jni/spec/jniTOC.doc.html

2. ?Jni程序开发的一般操作步骤如下:

(1) 编写带有native声明的方法的java类

(2) 使用javac 或 IDE(JBuilder,eclipse等)编译所编写的java类

(3) 使用javah -jni java类名生成扩展名为h的头文件

(4) 使用C++ 实现本地方法,对调用签名可用 javap –s –p [类全名] 查看(开发 C++ 动态链接库本例是用的 VC6)

注意要从 JDK下面的 include 文件夹中把 jni.h和 jni_md.h 两个文件 copy 到你的 VC 工程里

(5) 在 Java 中 load 动态链接库文件,调用 native 方法.

或者说将项目依赖的所有原生库和资源加入到java项目的java.library.path,生成java程序

3. 开发实例

(1). 编写 Java 类:

package org.jm.jni;

import java.util.ArrayList;

public class BackgroundProcess {

static {

System.loadLibrary("org_jm_jni_BackgroundProcess");

}

// 三个 native 方法和一个 int 变量

public native boolean checkValid();

public native void processData(BackgroundProcess bg);

public native void processGarbage(String[] bg);

public int num = 5;

// C++ 中可以调用的方法

public String backProcess(ArrayList<String> p) {

System.out.println("这是 Java 里的方法,在 C++ 中调用。");

System.out.println("这个方法,是 java 中 native checkValid 方法调用的。");

return "look up process ->" + p;

}

public static void main(String[] args) {

String[] array = new String[4];

array[0] = "jack";

array[1] = "maggie";

array[2] = "rocket";

array[3] = "tom";

BackgroundProcess bgP = new BackgroundProcess();

// 调用 C++ DLL 中定义的方法。

bgP.checkValid();// 该方法回调 java 中的 backProcess 方法,即java::checkValid->c++::checkValid->java::backProcess

bgP.processData(bgP);

bgP.processGarbage(array);

// C++ DLL 改变了该变量

System.out.println("number 现在的值是: " + bgP.num);

}

}

2. 生成 C++ 的头文件(javah 命令生成,用javap –s –p [类全名] 命令查看java 方法签名)

/* DO NOT EDIT THIS FILE - it is machine generated */

#include "jni.h"

/* Header for class org_jm_jni_BackgroundProcess */

#ifndef _Included_org_jm_jni_BackgroundProcess

#define _Included_org_jm_jni_BackgroundProcess

#ifdef __cplusplus

extern "C" {

#endif

/*

* Class: org_jm_jni_BackgroundProcess

* Method: checkValid

* Signature: ()Z

*/

JNIEXPORT jboolean JNICALL Java_org_jm_jni_BackgroundProcess_checkValid

(JNIEnv *, jobject);

/*

* Class: org_jm_jni_BackgroundProcess

* Method: processData

* Signature: (Lorg/jm/jni/BackgroundProcess;)V

*/

JNIEXPORT void JNICALL Java_org_jm_jni_BackgroundProcess_processData

(JNIEnv *, jobject, jobject);

/*

* Class: org_jm_jni_BackgroundProcess

* Method: processGarbage

* Signature: ([Ljava/lang/String;)V

*/

JNIEXPORT void JNICALL Java_org_jm_jni_BackgroundProcess_processGarbage

(JNIEnv *, jobject, jobjectArray);

#ifdef __cplusplus

}

#endif

#endif

? ? 这里JNIEXPORT和JNICALL都是JNI的关键字,表示此函数是要被JNI调用的。例如jint是以JNI为中介使JAVA的int类型与本地 的int沟通的一种类型,我们可以视而不见,就当做int使用。函数的名称是JAVA_再加上java程序的package路径再加函数名组成的。参数 中,我们也只需要关心在JAVA程序中存在的参数,至于JNIEnv*和jclass我们一般没有必要去碰它。

3. 开发 C++ DLL 的原文件 (记得要加入 jni.h 和 jni_md.h 两个文件)

发布 DLL 文件, 我是配置了 path 环境变量

#include "org_jm_jni_BackgroundProcess.h"

#include <iostream.h>

#include <windows.h>

#include "string.h"

char* jstringTostring(JNIEnv* env, jstring jstr)

{

char* rtn = NULL;

jclass clsstring = env->FindClass("java/lang/String");

jstring strencode = env->NewStringUTF("utf-8");

jmethodID mid = env->GetMethodID(clsstring, "getBytes", "(Ljava/lang/String;)[B");

jbyteArray barr= (jbyteArray)env->CallObjectMethod(jstr, mid, strencode);

jsize alen = env->GetArrayLength(barr);

jbyte* ba = env->GetByteArrayElements(barr, JNI_FALSE);

if (alen > 0)

{

rtn = (char*)malloc(alen + 1);

memcpy(rtn, ba, alen);

rtn[alen] = 0;

}

env->ReleaseByteArrayElements(barr, ba, 0);

return rtn;

}

//char* to jstring

jstring stoJstring(JNIEnv* env, const char* pat)

{

jclass strClass = env->FindClass("Ljava/lang/String;");

jmethodID ctorID = env->GetMethodID(strClass, "<init>", "([BLjava/lang/String;)V");

jbyteArray bytes = env->NewByteArray(strlen(pat));

env->SetByteArrayRegion(bytes, 0, strlen(pat), (jbyte*)pat);

jstring encoding = env->NewStringUTF("utf-8");

return (jstring)env->NewObject(strClass, ctorID, bytes, encoding);

}

/*

* Class: org_jm_jni_BackgroundProcess

* Method: checkValid

* Signature: ()Z

*/

JNIEXPORT jboolean JNICALL Java_org_jm_jni_BackgroundProcess_checkValid

(JNIEnv *env, jobject obj){

jclass bgpClass=env->GetObjectClass(obj);

jmethodID methodId=env->GetMethodID(bgpClass,"backProcess","(Ljava/util/ArrayList;)Ljava/lang/String;");

jobject str=env->CallObjectMethod(obj,methodId,NULL);

jfieldID fieldId=env->GetFieldID(bgpClass,"num","I");

jint number=env->GetIntField(obj,fieldId);

cout << "number 值是: " <<number << endl;

env->SetIntField(obj,fieldId,100L);

return 1;

}

/*

* Class: org_jm_jni_BackgroundProcess

* Method: processData

* Signature: (Lorg/jm/jni/BackgroundProcess;)V

*/

JNIEXPORT void JNICALL Java_org_jm_jni_BackgroundProcess_processData

(JNIEnv *env, jobject, jobject){

cout<< "this function do nothing " << endl;

}

/*

* Class: org_jm_jni_BackgroundProcess

* Method: processGarbage

* Signature: ([Ljava/lang/String;)V

*/

JNIEXPORT void JNICALL Java_org_jm_jni_BackgroundProcess_processGarbage

(JNIEnv *env, jobject, jobjectArray array){

jint size=env->GetArrayLength(array);

cout << "数组大小是: " << size << endl;

jstring tempObj=NULL;

char *pszSTR1 = NULL;

for(int i=0;i<size;i++){

cout << "current value is : " << i << endl;

tempObj=(jstring)env->GetObjectArrayElement(array,i);

const char * chars =env->GetStringUTFChars(tempObj, 0);

cout << chars << endl;

}

}

在此,针对andorid中c++与java中的方法互调,引用参考说明如下:

(1).andorid CPP调用java函数和访问其成员:原理 => CPP代码找到java的那个class里面的函数的入口地址,然后在CPP代码中调用java代码

步骤1) 用FindClass()函数找到该java类(如android.os.Binder)的实例对象的引用:

  jclass clazz = env->FindClass(kBinderPathName) = env->FindClass("android.os.Binder")

步骤2) 用GetFieldID()函数获取到要访问的域(field: 实际上就是该java class中的某个成员变量的名字)的ID:

  gBinderOffsets.mObject = env->GetFieldID(clazz, "mObject", "I") // mObject为java class "Binder"里的一个成员变量

  -> 注意,这里将要访问的那个java对象的成员mObject的ID保存到了全局变量gBinderOffsets.mObject中,这样做的前提和优点如下:

  前提: android里面,每个java进程中只允许有一个java虚拟机(sun公司原始的java架构中,一个进程中可以有多个java虚拟机)

  优点: 除了第一次,以后每次要访问该java对象的成员mObject就非常快了(不用再去FindClass()和GetFieldID())

步骤3) 用GetMethodID()函数获取到要访问的方法(Method: 实际上就是该java class中的某个成员函数的名字)的ID:

  gBinderOffsets.mExecTransact = env->GetMethodID(clazz, "execTransact", "(IIII)Z") // execTransact为java class "Binder"里的一个成员函数

步骤4) 用类似于GetIntField()的函数获取到该java对象的那个域(即成员)的值:

  IBinder* target = (IBinder*)env->GetIntField(obj,gBinderProxyOffsets.mObject)

? ? ?// 获取java android.os.Binder类型对象里面的成员mObject的值?
步骤5) 用类似于CallBooleanMethod()的函数调用到该java对象的那个成员函数:

  jboolean res = env->CallBooleanMethod(mObject, gBinderOffsets.mExecTransact, code, (int32_t)&data, (int32_t)reply, flags)

(2).android java调用CPP函数: 原理 => 相当于java的那个class里面有的函数使用CPP代码来实现了

1)通过结构JNINativeMethod描述java代码调用函数和CPP函数的对应关系:

  typedef struct {

  const char* name; // java代码调用CPP函数的入口

  const char* signature; // CPP函数的返回值

  void* fnPtr; // CPP的函数名

  } JNINativeMethod;

  => 例如: java代码通过IBinder.transact()来调用CPP的函数android_os_BinderProxy_transact()

  {"transact", "(ILandroid/os/Parcel;Landroid/os/Parcel;I)Z", (void*)android_os_BinderProxy_transact},

2)将CPP函数注册到java的某个class中: 使用函数AndroidRuntime::registerNativeMethods()来注册

  => 这之后,java代码就可以调用CPP函数了

3)java代码调用CPP函数方法:

  IBinder.transact()

总结其原理:C/C++要调用JAVA程序,必须先加载JAVA虚拟机,由JAVA虚拟机解释执行class文件。为了初始化JAVA虚拟机,JNI提供了一系列的接口函数,通过这些函数方便地加载虚拟机到内存中。

?1). 加载虚拟机:

函数:jint JNI_CreateJavaVM(JavaVM **pvm, void **penv, void args);

参数说明:JavaVM **pvm JAVA虚拟机指针,第二个参数JNIEnv *env是贯穿整个调用过程的一个参数,因为后面的所有函数都需要这个参数,需注意的是第三个参数,在jdk1.1与1.2版本有些不同,在JDK 1.1中第三个参数总是指向一个结构JDK1_ 1InitArgs,这个结构无法完全在所有版本的虚拟机中进行无缝移植。所以为了保证可移植性,建议使用jdk1.2的方法加载虚拟机。

2). 获取指定对象的类定义:

有两种方法可获得类定义,一是在已知类名的情况使用FindClass来获取;二是通过对象直接得到类定义GetObjectClass

3). 获取要调用的方法:

获得非静态方法:

jmethodID (JNICALL *GetMethodID)(JNIEnv *env, jclass clazz, const char *name, const char *sig);

获得静态方法:

jmethodID (JNICALL *GetStaticMethodID)(JNIEnv *env, jclass class, const char *name, const char *sig);

参数说明:JNIEnv *env初始化是得到的JNI环境;jclass class前面已获取到的类定义;const char *name方法名;const char *sig方法参数定义

4). 调用JAVA类方法:

函数:CallObjectMethod(JNIEnv *env, jobject obj, jmethodID mid);

函数:CallStaticObjectMethod((JNIEnv *env, jobject obj, jmethodID mid);

5). 获得类属性的定义:

jfieldID (JNICALL *GetFieldID) (JNIEnv *env, jclass clazz, const char *name, const char *sig);

静态属性:

jfieldID (JNICALL *GetStaticFieldID) (JNIEnv *env, jclass clazz, const char *name, const char *sig);

6). 数组处理:

要创建数组首先要知道类型及长度,JNI提供了一系列的数组类型及操作的函数如:

NewIntArray、NewLongArray、NewShortArray、NewFloatArray、NewDoubleArray、 NewBooleanArray、NewStringUTF、NewCharArray、NewByteArray、NewString,访问通过 GetBooleanArrayElements、GetIntArrayElements等函数。

7). 异常:

由于调用了Java的方法,会产生异常。这些异常在C/C++中无法通过本身的异常处理机制来捕捉到,但可以通过JNI一些函数来获取Java中抛出的异常信息。

8).多线程调用

我们知道JAVA是非常消耗内存的,我们希望在多线程中能共享一个JVM虚拟机,真正消耗大量系统资源的是JAVA虚拟机jvm而不是虚拟机环境 env,jvm是允许多个线程访问的,但是虚拟机环境只能被创建它本身的线程所访问,而且每个线程必须创建自己的虚拟机环境env。JNI提供了两个函 数:AttachCurrentThread和DetachCurrentThread。便于子线程创建自己的虚拟机环境。

4. ?java与dll交互的技术

? ? 目前java与dll交互的技术主要有3种:jni,jawin和jacob。Jni(Java Native Interface)是sun提供的java与系统中的原生方法交互的技术(在windows\linux系统中,实现java与native method互调)。目前只能由c/c++实现。后两个都是sourceforge上的开源项目,同时也都是基于jni技术的windows系统上的一个 应用库。Jacob(Java-Com Bridge)提供了java程序调用microsoft的com对象中的方法的能力。而除了com对象外,jawin(Java/Win32 integration project)还可以win32-dll动态链接库中的方法。就功能而言:jni >> jawin>jacob,其大致的结构如下图:

?就易用性而言,正好相反:jacob>jawin>>jni。

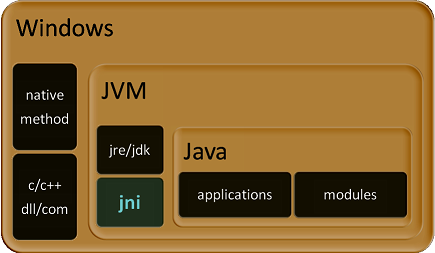

? ? Jvm封装了各种操作系统实际的差异性的同时,提供了jni技术,使得开发者可以通过java程序(代码)调用到操作系统相关的技术实现的库函数,从而与 其他技术和系统交互,使用其他技术实现的系统的功能;同时其他技术和系统也可以通过jni提供的相应原生接口开调用java应用系统内部实现的功能。在 windows系统上,一般可执行的应用程序都是基于native的PE结构,windows上的jvm也是基于native结构实现的。Java应用体 系都是构建于jvm之上。

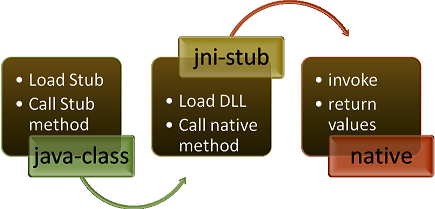

? ? Jni对于应用本身来说,可以看做一个代理模式。对于开发者来说,需要使用c/c++来实现一个代理程序(jni程序)来实际操作目标原生函数,java程序中则是jvm通过加载并调用此jni程序来间接地调用目标原生函数。

5. Android中jni的现有应用

(1).从如何载入.so档案谈起

?由于Android的应用层的类都是以Java写的,这些Java类编译为Dex型式的Bytecode之后,必须靠Dalvik虚拟机(VM: Virtual Machine)来执行。VM在Android平台里,扮演很重要的角色。此外,在执行Java类的过程中,如果Java类需要与C组件沟通时,VM就会 去载入C组件,然后让Java的函数顺利地调用到C组件的函数。此时,VM扮演着桥梁的角色,让Java与C组件能通过标准的JNI介面而相互沟通。应用 层的Java类是在虚拟机(VM: Vitual Machine)上执行的,而C件不是在VM上执行,那么Java程式又如何要求VM去载入(Load)所指定的C组件呢? 可使用下述指令:

System.loadLibrary(*.so的档案名);

例如,Android框架里所提供的MediaPlayer.java类,含指令:

public class MediaPlayer{

static {

System.loadLibrary("media_jni");

}

}

? 这要求VM去载入Android的/system/lib/libmedia_jni.so档案。载入*.so之后,Java类与*.so档案就汇合起来,一起执行了。

(2).如何撰写*.so的入口函数

? ? ---- JNI_OnLoad()与JNI_OnUnload()函数的用途

? ? 当Android的VM(Virtual Machine)执行到System.loadLibrary()函数时,首先会去执行C组件里的JNI_OnLoad()函数。它的用途有二:

? ? 1)告诉VM此C组件使用那一个JNI版本。如果你的*.so档没有提供JNI_OnLoad()函数,VM会默认该*.so档是使用最老的JNI 1.1版本。由于新版的JNI做了许多扩充,如果需要使用JNI的新版功能,例如JNI 1.4的java.nio.ByteBuffer,就必须藉由JNI_OnLoad()函数来告知VM。

? ? 2)由于VM执行到System.loadLibrary()函数时,就会立即先呼叫JNI_OnLoad(),所以C组件的开发者可以藉由JNI_OnLoad()来进行C组件内的初期值之设定(Initialization) 。

? ? 例如,在Android的/system/lib/libmedia_jni.so档案里,就提供了JNI_OnLoad()函数,其程式码片段为:

//#define LOG_NDEBUG 0

#define LOG_TAG "MediaPlayer-JNI"

jint JNI_OnLoad(JavaVM* vm, void* reserved)

{

JNIEnv* env = NULL;

jint result = -1;

if (vm->GetEnv((void**) &env, JNI_VERSION_1_4) != JNI_OK) {

LOGE("ERROR: GetEnv failed\n");

goto bail;

}

?assert(env != NULL);

?if (register_android_media_MediaPlayer(env) < 0) {

LOGE("ERROR: MediaPlayer native registration failed\n");

goto bail;

}

?if (register_android_media_MediaRecorder(env) < 0) {

LOGE("ERROR: MediaRecorder native registration failed\n");

goto bail;

}

?if (register_android_media_MediaScanner(env) < 0) {

LOGE("ERROR: MediaScanner native registration failed\n");

goto bail;

}

?if (register_android_media_MediaMetadataRetriever(env) < 0) {

LOGE("ERROR: MediaMetadataRetriever native registration failed\n");

goto bail;

}

?/* success -- return valid version number */

result = JNI_VERSION_1_4;

bail:

return result;

}

此函数回传JNI_VERSION_1_4值给VM,于是VM知道了其所使用的JNI版本了。此外,它也做了一些初期的动作(可呼叫任何本地函数),例如指令:

if (register_android_media_MediaPlayer(env) < 0) {

LOGE("ERROR: MediaPlayer native registration failed\n");

goto bail;

}

? ? 就将此组件提供的各个本地函数(Native Function)登记到VM里,以便能加快后续呼叫本地函数的效率。

? ? JNI_OnUnload()函数与JNI_OnLoad()相对应的。在载入C组件时会立即呼叫JNI_OnLoad()来进行组件内的初期动作;而当 VM释放该C组件时,则会呼叫JNI_OnUnload()函数来进行善后清除动作。当VM呼叫JNI_OnLoad()或JNI_Unload()函数 时,都会将VM的指针(Pointer)传递给它们,其参数如下:

jint JNI_OnLoad(JavaVM* vm, void* reserved) { }

jint JNI_OnUnload(JavaVM* vm, void* reserved){ }

? ? 在JNI_OnLoad()函数里,就透过VM之指标而取得JNIEnv之指标值,并存入env指标变数里,如下述指令:

?jint JNI_OnLoad(JavaVM* vm, void* reserved){

JNIEnv* env = NULL;

jint result = -1;

if (vm->GetEnv((void**) &env, JNI_VERSION_1_4) != JNI_OK) {

LOGE("ERROR: GetEnv failed\n");

goto bail;

}

}

? ?由于VM通常是多执行绪(Multi-threading)的执行环境。每一个执行绪在呼叫JNI_OnLoad()时,所传递进来的JNIEnv指标 值都是不同的。为了配合这种多执行绪的环境,C组件开发者在撰写本地函数时,可藉由JNIEnv指标值之不同而避免执行绪的资料冲突问题,才能确保所写的 本地函数能安全地在Android的多执行绪VM里安全地执行。基于这个理由,当在呼叫C组件的函数时,都会将JNIEnv指标值传递给它,如下:

jint JNI_OnLoad(JavaVM* vm, void* reserved)

{

JNIEnv* env = NULL;

if (register_android_media_MediaPlayer(env) < 0) {

}

}

? ? 这JNI_OnLoad()呼叫register_android_media_MediaPlayer(env)函数时,就将env指标值传递过去。如 此,在register_android_media_MediaPlayer()函数就能藉由该指标值而区别不同的执行绪,以便化解资料冲突的问题。

  例如,在register_android_media_MediaPlayer()函数里,可撰写下述指令:

if ((*env)->MonitorEnter(env, obj) != JNI_OK) {

}

? ?查看是否已经有其他执行绪进入此物件,如果没有,此执行绪就进入该物件里执行了。还有,也可撰写下述指令:

if ((*env)->MonitorExit(env, obj) != JNI_OK) {

? }

? ? 查看是否此执行绪正在此物件内执行,如果是,此执行绪就会立即离开。

(3). registerNativeMethods()函数的用途

? ? 应用层级的Java类别透过VM而呼叫到本地函数。一般是仰赖VM去寻找*.so里的本地函数。如果需要连续呼叫很多次,每次都需要寻找一遍会多花许多时间。此时,组件开发者可以自行将本地函数向VM进行登记。例如,在Android的/system/lib/libmedia_jni.so档案里的代码段如下:

//#define LOG_NDEBUG 0

#define LOG_TAG "MediaPlayer-JNI"

static JNINativeMethod gMethods[] = {

{"setDataSource", "(Ljava/lang/String;)V",

(void *)android_media_MediaPlayer_setDataSource},

{"setDataSource", "(Ljava/io/FileDescriptor;JJ)V",

(void *)android_media_MediaPlayer_setDataSourceFD},

{"prepare", "()V", (void *)android_media_MediaPlayer_prepare},

{"prepareAsync", "()V", (void *)android_media_MediaPlayer_prepareAsync},

{"_start", "()V", (void *)android_media_MediaPlayer_start},

{"_stop", "()V", (void *)android_media_MediaPlayer_stop},

{"getVideoWidth", "()I", (void *)android_media_MediaPlayer_getVideoWidth},

{"getVideoHeight", "()I", (void *)android_media_MediaPlayer_getVideoHeight},

{"seekTo", "(I)V", (void *)android_media_MediaPlayer_seekTo},

{"_pause", "()V", (void *)android_media_MediaPlayer_pause},

{"isPlaying", "()Z", (void *)android_media_MediaPlayer_isPlaying},

{"getCurrentPosition", "()I", (void *)android_media_MediaPlayer_getCurrentPosition},

{"getDuration", "()I", (void *)android_media_MediaPlayer_getDuration},

{"_release", "()V", (void *)android_media_MediaPlayer_release},

{"_reset", "()V", (void *)android_media_MediaPlayer_reset},

{"setAudioStreamType","(I)V", (void *)android_media_MediaPlayer_setAudioStreamType},

{"setLooping", "(Z)V", (void *)android_media_MediaPlayer_setLooping},

{"setVolume", "(FF)V", (void *)android_media_MediaPlayer_setVolume},

{"getFrameAt", "(I)Landroid/graphics/Bitmap;",

(void *)android_media_MediaPlayer_getFrameAt},

{"native_setup", "(Ljava/lang/Object;)V",

(void *)android_media_MediaPlayer_native_setup},

{"native_finalize", "()V", (void *)android_media_MediaPlayer_native_finalize},

};

?static int register_android_media_MediaPlayer(JNIEnv *env){

return AndroidRuntime::registerNativeMethods(env,

"android/media/MediaPlayer", gMethods, NELEM(gMethods));

}

?jint JNI_OnLoad(JavaVM* vm, void* reserved){

if (register_android_media_MediaPlayer(env) < 0) {

LOGE("ERROR: MediaPlayer native registration failed\n");

goto bail;

}

}

? ?当VM载入libmedia_jni.so档案时,就呼叫JNI_OnLoad()函数。接着,JNI_OnLoad()呼叫 register_android_media_MediaPlayer()函数。此时,就呼叫到 AndroidRuntime::registerNativeMethods()函数,向VM(即AndroidRuntime)登记gMethods[]表格所含的本地函数了。简而言之,registerNativeMethods()函数的用途有二:

1) 更有效率去找到函数。

2) 可在执行期间进行抽换。由于gMethods[]是一个<名称,函数指针>对照表,在程序执行时,可多次呼叫registerNativeMethods()函数来更换本地函数之指针,而达到弹性抽换本地函数之目的。

(4). Andoird 中使用了一种不同传统Java JNI的方式来定义其native的函数。其中很重要的区别是Andorid使用了一种Java 和 C 函数的映射表数组并在其中描述了函数的参数和返回值。这个数组的类型是JNINativeMethod,定义如下:

typedef struct {

const char* name; /*Java中函数的名字*/

const char* signature; /*描述了函数的参数和返回值*/

void* fnPtr; /*函数指针,指向C函数*/

} JNINativeMethod;

其中比较难以理解的是第二个参数,例如 "()V" ,"(II)V", "(Ljava/lang/String;Ljava/lang/String;)V". 实际上这些字符是与函数的参数类型一一对应的。"()" 中的字符表示参数,后面的则代表返回值。例如"()V" 就表示void Func(); "(II)V" 表示 void Func(int, int);

具体的每一个字符的对应关系如下:

字符 Java类型 C类型

V void void

Z jboolean boolean

I jint int

J jlong long

D jdouble double

F jfloat float

B jbyte byte

C jchar char

S jshort short

?数组则以"["开始,用两个字符表示

[I jintArray int[]

[F jfloatArray float[]

[B jbyteArray byte[]

[C jcharArray char[]

[S jshortArray short[]

[D jdoubleArray double[]

[J jlongArray long[]

[Z jbooleanArray boolean[]

上面的都是基本类型如果Java函数的参数是class,则以"L"开头,以";"结尾,中间是用"/" 隔开的包及类名。而其对应的C函数名的参数则为jobject. 一个例外是String类,其对应的类为jstring

Ljava/lang/String; String jstring

Ljava/net/Socket; Socket jobject

如果JAVA函数位于一个嵌入类,则用$作为类名间的分隔符。

例如 "(Ljava/lang/String;Landroid/os/FileUtils$FileStatus;)Z"

6. Android JNI编程实践

(1) 直接使用java本身jni接口(windows/ubuntu)

1). 在Eclipsh中新建一个android应用程序。两个类:一个继承于Activity,UI显示用。另一个包含native方法。编译生成所有类。

jnitest.java文件:

package com.hello.jnitest;

import android.app.Activity;

import android.os.Bundle;

public class jnitest extends Activity {

/** Called when the activity is first created. */

@Override

public void onCreate(Bundle savedInstanceState) {

? super.onCreate(savedInstanceState);

setContentView(R.layout.main);

?Nadd cal = new Nadd();

?setTitle("The Native Add Result is " + String.valueOf(cal.nadd(10, 19)));

}

}

Nadd.java文件:

package com.hello.jnitest;

public class Nadd {

static {

System.loadLibrary("Nadd");

}

public native int nadd(int a, int b);

}

以上在windows中完成。

2). 使用javah命令生成C/C++的.h文件。注意类要包含包名,路径文件夹下要包含所有包中的类,否则会报找不到类的错误。classpath参数指定到包名前一级文件夹,文件夹层次结构要符合java类的组织层次结构。

javah -classpath ../jnitest/bin com.hello.jnitest.Nadd

com_hello_jnitest_Nadd .h文件:

/* DO NOT EDIT THIS FILE - it is machine generated */

#include <jni.h>

/* Header for class com_hello_jnitest_Nadd */

#ifndef _Included_com_hello_jnitest_Nadd

#define _Included_com_hello_jnitest_Nadd

#ifdef __cplusplus

extern "C" {

#endif

/*

* Class: com_hello_jnitest_Nadd

* Method: nadd

* Signature: (II)I

*/

JNIEXPORT jint JNICALL Java_com_hello_jnitest_Nadd_nadd

(JNIEnv *, jobject, jint, jint);

?#ifdef __cplusplus

}

#endif

#endif

3).编辑.c文件实现native方法。

com_hello_jnitest_Nadd.c文件:

#include <stdlib.h>

#include "com_hello_jnitest_Nadd.h"

JNIEXPORT jint JNICALL Java_com_hello_jnitest_Nadd_nadd(JNIEnv * env, jobject c, jint a, jint b)

{

return (a+b);

}

4).编译.c文件生存动态库。

arm-none-linux-gnueabi-gcc -I/home/a/work/android/jdk1.6.0_17/include -I/home/a/work/android/jdk1.6.0_17/include/linux -fpic -c com_hello_jnitest_Nadd.c

arm-none-linux-gnueabi-ld -T/home/a/CodeSourcery/Sourcery_G++_Lite/arm-none-linux-gnueabi/lib/ldscripts/armelf_linux_eabi.xsc -share -o libNadd.so com_hello_jnitest_Nadd.o

得到libNadd.so文件。

以上在ubuntu中完成。

5).将相应的动态库文件push到avd的system/lib中:adb push libNadd.so /system/lib。若提示Read-only file system错误,运行adb remount命令,即可。

Adb push libNadd.so /system/lib

6).在eclipsh中运行原应用程序即可。

以上在windows中完成。

对于一中生成的so文件也可采用二中的方法编译进apk包中。只需在工程文件夹中建libs\armeabi文件夹(其他文件夹名无效,只建立libs文件夹也无效),然后将so文件拷入,编译工程即可。

(2).使用NDK生成本地方法(ubuntu and windows)

1).安装NDK:解压,然后进入NDK解压后的目录,运行build/host-setup.sh(需要Make 3.81和awk)。若有错,修改host-setup.sh文件:将#!/bin/sh修改为#!/bin/bash,再次运行即可。

2).在apps文件夹下建立自己的工程文件夹,然后在该文件夹下建一文件Application.mk和项project文件夹。

Application.mk文件:

APP_PROJECT_PATH := $(call my-dir)/project

APP_MODULES := myjni

3).在project文件夹下建一jni文件夹,然后新建Android.mk和myjni.c。这里不需要用javah生成相应的.h文件,但函数名要包含相应的完整的包、类名。

4).编辑相应文件内容。

Android.mk文件:

# Copyright (C) 2009 The Android Open Source Project

#

# Licensed under the Apache License, Version 2.0 (the "License");

# you may not use this file except in compliance with the License.

# You may obtain a copy of the License at

#

# http://www.apache.org/licenses/LICENSE-2.0

#

# Unless required by applicable law or agreed to in writing, software

# distributed under the License is distributed on an "AS IS" BASIS,

# WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.

# See the License for the specific language governing permissions and

# limitations under the License.

#

LOCAL_PATH := $(call my-dir)

include $(CLEAR_VARS)

?LOCAL_MODULE := myjni

LOCAL_SRC_FILES := myjni.c

?include $(BUILD_SHARED_LIBRARY)

?myjni.c文件:

#include <string.h>

#include <jni.h>

?jstring

Java_com_hello_NdkTest_NdkTest_stringFromJNI( JNIEnv* env,

jobject thiz )

{

return (*env)->NewStringUTF(env, "Hello from My-JNI !");

}

myjni文件组织:

[email protected]:~/work/android/ndk-1.6_r1/apps$ tree myjni

myjni

|-- Application.mk

`-- project

|-- jni

| |-- Android.mk

| `-- myjni.c

`-- libs

`-- armeabi

`-- libmyjni.so

4) directories, 4 files

5) 编译:make APP=myjni.

以上内容在ubuntu完成。以下内容在windows中完成。当然也可以在ubuntu中完成。

6) 在eclipsh中创建android application。将myjni中自动生成的libs文件夹拷贝到当前工程文件夹中,编译运行即可。

NdkTest.java文件:

package com.hello.NdkTest;

import android.app.Activity;

import android.os.Bundle;

import android.widget.TextView;

public class NdkTest extends Activity {

/** Called when the activity is first created. */

@Override

public void onCreate(Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

TextView tv = new TextView(this);

tv.setText( stringFromJNI() );

setContentView(tv);

}

?public native String stringFromJNI();

?static {

?System.loadLibrary("myjni");

}

}

对于二中生成的so文件也可采用一中的方法push到avd中运行。

?

转载至:http://buaadallas.blog.51cto.com/399160/384611

  相关解决方案
