WINCE6.0+I.MX515挂起后硬复位系统没有声音有关问题

WINCE6.0+I.MX515挂起后硬复位系统没有声音问题

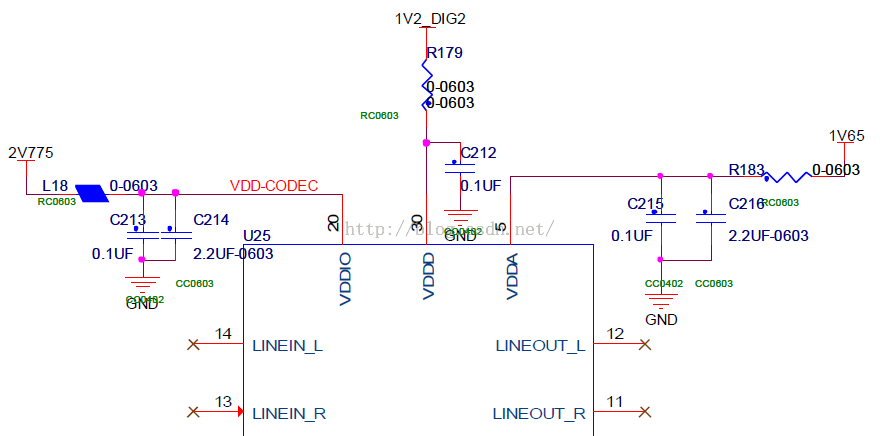

设备挂起后，硬复位启动，系统没有声音。经过硬件工程师确认，是挂起后给音频模块SGTL5000的VDDD和VDDA供电断开了，硬复位启动过程这两个引脚还是低电平。下面来看这个两个引脚的供电

图1

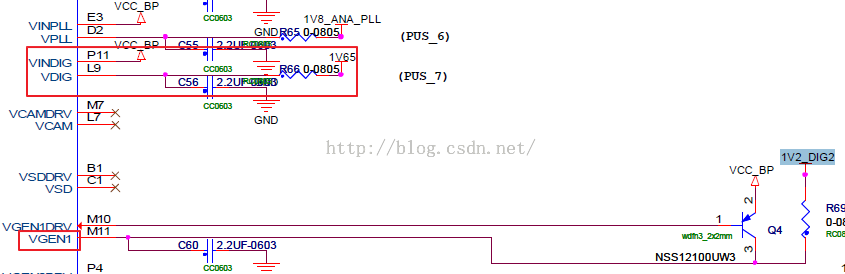

1V2_DIG2和1V65分别是PMIC(MC13892)的VGEN1和VDIG供电的。

图2

音频芯片VDDD的电压范围是1.1~2.0V，VDDA的电压范围是1.62~3.6V。

经确认，eboot里面的PMIC初始化代码并没有做相关的设置，下面就根据PMIC的相关部分写代码，但先来看数据PMIC的相关说明。

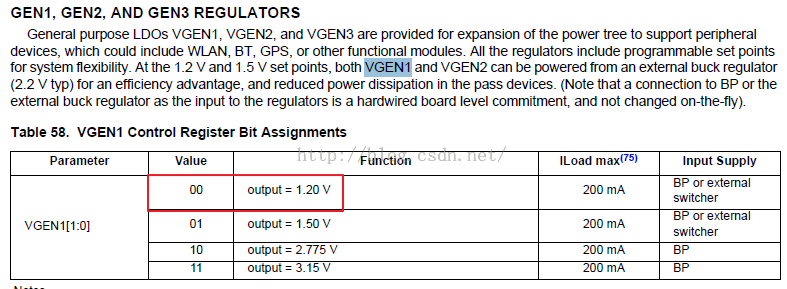

1.     VGEN1部分

Output of general purpose 1 regulator.

图3

因为音频芯片VDDD的电压范围是1.1~2.0V，硬件设置的时候标识为1V2_DIG2，所以我们这里选择输出1.20V。这个对应下面的寄存器控制。

图4

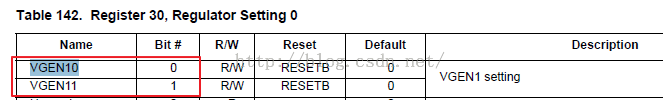

寄存器30的VGEN10和VGEN11需要设置，对应的代码

//     VGEN = 1V2_DIG2 = 1.2 (power audio)if(!OALPmicWriteMasked(MC13892_REG_SET0_ADDR,                           CSP_BITFMASK(MC13892_REG_SET0_VGEN1),                           CSP_BITFVAL(MC13892_REG_SET0_VGEN1, 0)))    {       OALMSG(OAL_ERROR, (_T("OALPmicInit: Unable to configure VGEN1\r\n")));       goto cleanUp;           }

图5

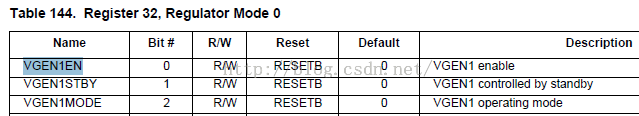

寄存器32的VGEN1EN位需要使能，对应代码如下：

//VGEN1 enable        if (!OALPmicWriteMasked(MC13892_REG_MOD0_ADDR,                           CSP_BITFMASK(MC13892_REG_MODE0_VGEN1EN),                            CSP_BITFVAL(MC13892_REG_MODE0_VGEN1EN,ENABLE)))    {       OALMSG(OAL_ERROR, (_T("OALPmicInit: Unable to enableVGEN1\r\n")));       goto cleanUp;           }

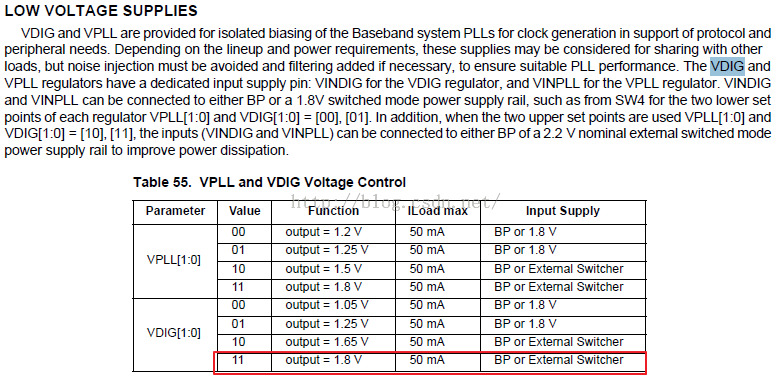

2.     VDIG

Output regulator Digital. Low voltagedigital (DPLL, GPS).

图6

音频VDDA的电压范围是1.62~3.6V，音频驱动中选择的是1.8V，为保持一致，这里也选择1.8V。

图7

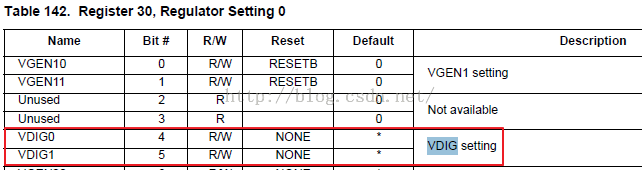

寄存器30的VDIG0和VDIG1需要设置，对应代码如下。

//VDIG setting        if (!OALPmicWriteMasked(MC13892_REG_SET0_ADDR,                            CSP_BITFMASK(MC13892_REG_SET0_VDIG),                           CSP_BITFVAL(MC13892_REG_SET0_VDIG, 3)))///1.8V                           //CSP_BITFVAL(MC13892_REG_SET0_VDIG, 2)))///1.65v                           //CSP_BITFVAL(MC13892_REG_SET0_VDIG, 0)))///1.05V    {       OALMSG(OAL_ERROR, (_T("OALPmicInit: Unable to configureVDIG\r\n")));       goto cleanUp;           }

图8

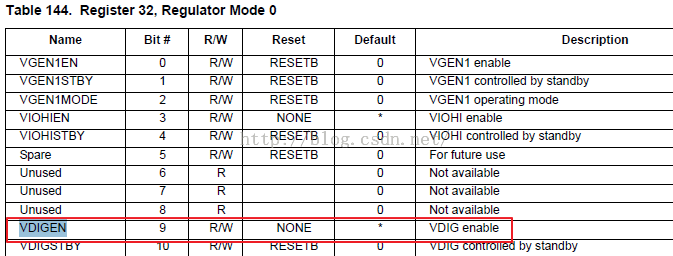

寄存器32的VDIGEN需要使能，对应的代码如下：

//VDIG enable         if (!OALPmicWriteMasked(MC13892_REG_MOD0_ADDR,                           CSP_BITFMASK(MC13892_REG_MODE0_VDIGEN),                           CSP_BITFVAL(MC13892_REG_MODE0_VDIGEN, ENABLE)))    {       OALMSG(OAL_ERROR, (_T("OALPmicInit: Unable to enableVDIGEN\r\n")));       goto cleanUp;           }
